齿形链的分类与铰链型式
齿形链又称无声链，由铰链将一组带有两个齿的链板连接而成。其优点是允许的速度高、平均传动比准确、噪声小。缺点是重量大、价格较贵、安装和维护的要求高。

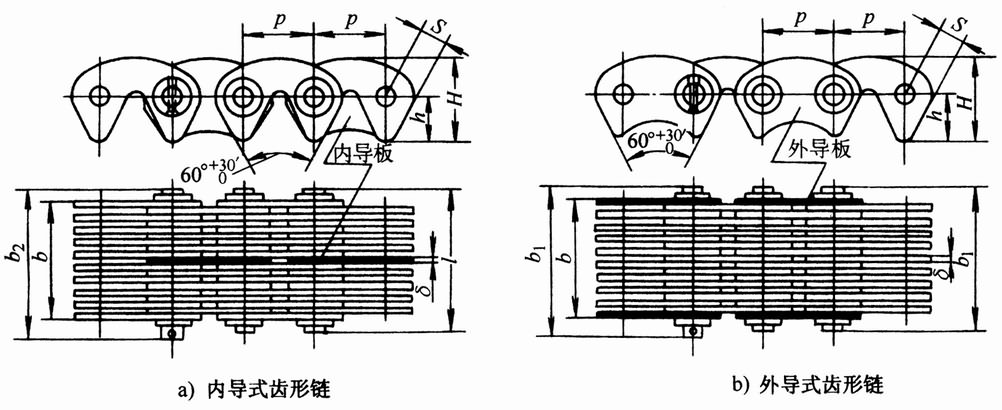

齿形链的分类
|
||
| 导向型式 | 结构 | 特点 |
|---|---|---|
| 外导式 | 导片安装在链条的两侧 | 用于节距小、链宽窄的链条 |
| 内导式 | 导片安装在链宽的1/2处，链轮开导槽 |
对销轴端部连接所受的横向冲击有缓冲作用，并可使各链节接近等强度 一般用于链宽b>25~30mm |
齿形链铰链型式
| 铰链型式 | 简图 | 结构和应用 |
|---|---|---|

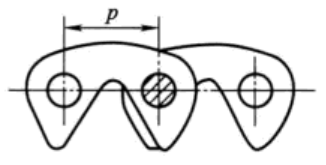

| 圆销式(简单铰链) |
|
链板用圆柱销铰接，销轴与链板孔为间隙配合。铰链的承压面积小，压力大，易磨损 |

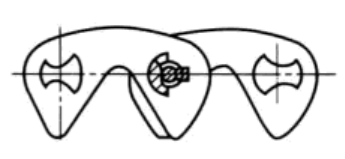

| 轴瓦式(衬瓦铰链) |
|
链板销孔两侧为长短扇形槽，销轴装入销孔，在销轴两侧的短槽中嵌入轴瓦，轴瓦的长度等于链宽，这样由两片轴瓦和一根销轴组成铰链。当相邻链节相对转动时，轴瓦在长槽中摆动，轴瓦的内表面沿销轴滑动 轴瓦较宽，承压面大，压力小。相同铰链压力时，轴瓦式传递载荷为圆销式的两倍 |

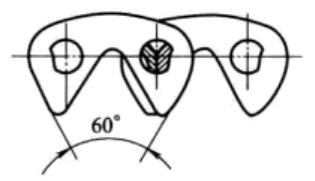

| 滚柱式(滚动摩擦铰链) |
|
铰链由两个曲面滚柱组成，曲面滚柱固定在相应的链板孔中，当相邻链节相对转动时，两滚柱作相对滚动。因铰链以滚动摩擦代替滑动摩擦，磨损得到改善。链节相对转动时，滚动中心变化，实际节距随之变化，可补偿链传动的多边形效应 |
