常用链传动的类型、结构特点和应用

链传动是具有中间挠性件的啮合传动,它兼有齿轮传动和带传动的一些特点。链传动在机械传动中应用相当广泛,传动链的链速可达40m/s,传递功率可达3600kW,传动比可达15。通常工作范围是:传动功率不大于100kW,链速不大于15m/s,传动比不大于8。
与带传动相比,链传动的优点是:没有弹性滑动,平均传动比准确,传动效率稍高;张紧力小,轴与轴承所受载荷较小;结构紧凑,传递同样的功率,轮廓尺寸较带传动小。
与齿轮传动相比,链传动的优点是:中心距可大而结构轻便;能在恶劣的条件下工作(受气候条件变化影响小);成本较低。
链传动的缺点是:价格较带传动高,重量大;链条速度有波动,不能保持瞬时传动比恒定,工作时有噪声,在高速下易产生较大的张力和冲击载荷;不适用于受空间限制要求中心距小以及转动方向频繁改变的场合;链节伸长后运转不稳定,易跳齿;只能用于平行轴之间的传动。

种类 简图 结构和特点 应用

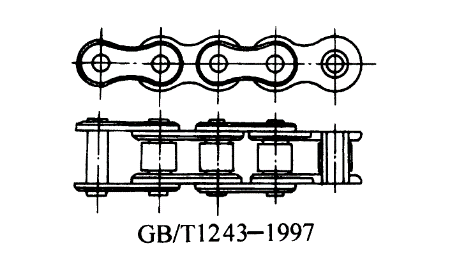

传动用短节距精密滚子链(简称滚子链) 由外链节和内链节铰接而成。销轴和外链板、套筒和内链板为静配合;销轴和套筒为动配合;滚子空套在套筒上可以自由转动,以减少啮合时的摩擦和磨损,并可以缓和冲击 动力传动

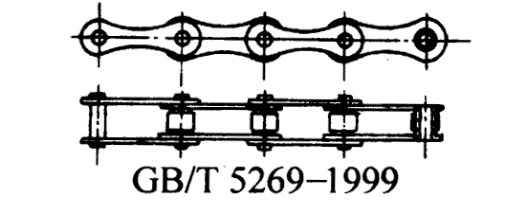

双节距滚子链 除链板节距为滚子链的两倍外,其他尺寸与滚子链相同,链条重量减轻 中小载荷、中低速和中心距较大的传动装置,亦可用于输送装置

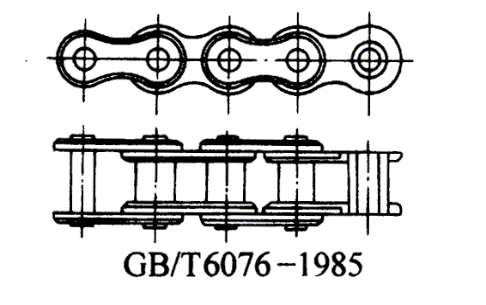

传动用短节距精密套筒链(简称套筒链) 除无滚子外,结构和尺寸同滚子链。重量轻、成本低,并可提高节距精度
为提高承载能力,可利用原滚子的空间加大销轴和套筒尺寸,增大承压面积
不经常传动,中低速传动或起重装置(如配重、铲车起升装置)等

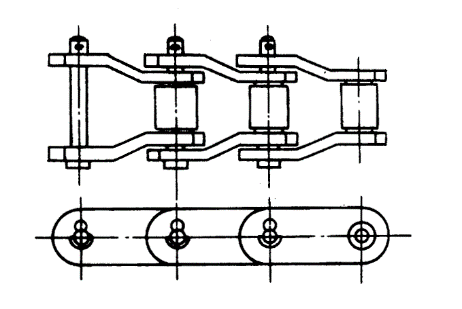

弯板滚子传动链(简称弯板链) 无内外链节之分,磨损后链节节距仍较均匀。弯板使链条的弹性增加,抗冲击性能好。销轴、套筒和链板间的间隙较大,对链轮共面性要求较低。销轴拆装容易,便于维修和调整松边下垂量 低速或极低速、载荷大、有尘土的开式传动和两轮不易共面处,如挖掘机等工程机械的行走机构、石油机械等

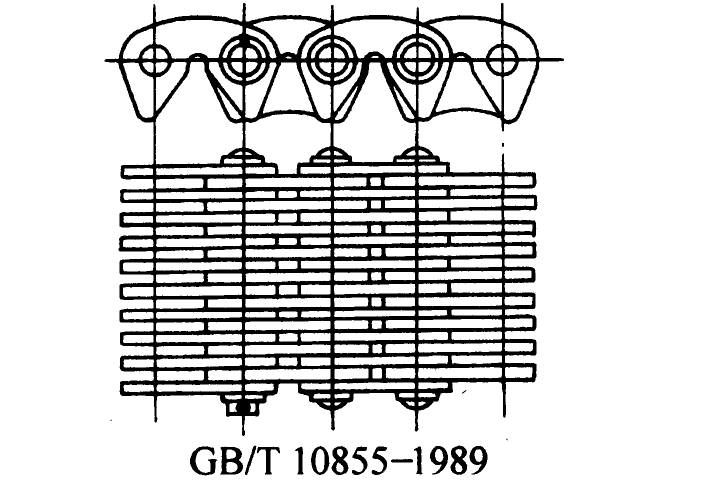

齿形传动链(又名无声链) 由多个齿形链片并列铰接而成。链片的齿形部分和链轮啮合,有共轭啮合和非共轭啮合两种。传动平稳准确,振动、噪声小,强度高,工作可靠;但重量较重,装拆较困难 高速或运动精度要求较高的传动,如机床主传动、发动机正时传动、石油机械以及重要的操纵机构等

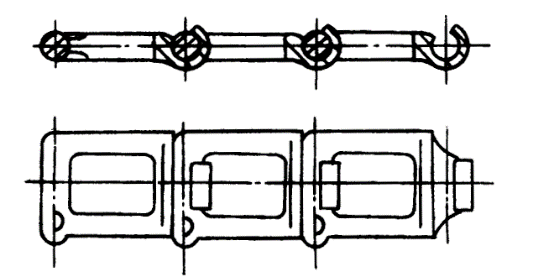

成型链 链节由可锻铸铁或钢制造,装拆方便 用于农业机械和链速在3m/s以下的传动
