链传动的张紧与安装
| 类型 | 张紧调节形式 | 简图 | 说明 |
|---|---|---|---|

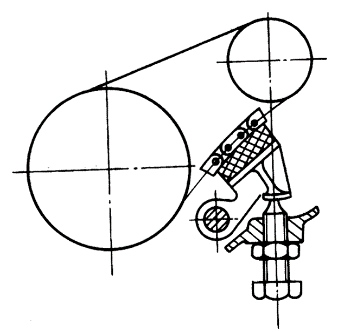

| 定期张紧 | 螺纹调节 |
|
调节螺钉可采用细牙螺纹并带锁紧螺母 |
| 偏心调节 |
|
张紧轮一般布置在链条松边，根据需要可以靠近小链轮或大链轮，或者布置在中间位置。张紧轮可以是链轮或辊轮。张紧链轮的齿数常等于小链轮齿数。张紧辊轮常用于垂直或接近于垂直的链传动，其直径可取为（0.6～0.7）d，d为小链轮直径 | |

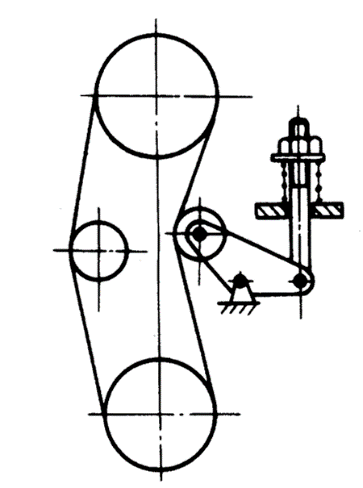

| 自动张紧 | 弹簧调节 |
|
张紧轮一般布置在链条松边，根据需要可以靠近小链轮或大链轮，或者布置在中间位置。张紧轮可以是链轮或辊轮。张紧链轮的齿数常等于小链轮齿数。张紧辊轮常用于垂直或接近于垂直的链传动，其直径可取为（0.6～0.7）d，d为小链轮直径 |

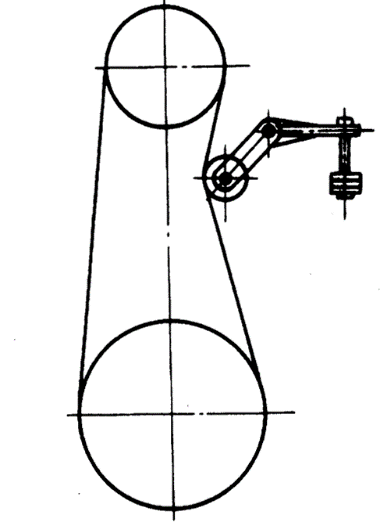

| 挂重调节 |
|
张紧轮一般布置在链条松边，根据需要可以靠近小链轮或大链轮，或者布置在中间位置。张紧轮可以是链轮或辊轮。张紧链轮的齿数常等于小链轮齿数。张紧辊轮常用于垂直或接近于垂直的链传动，其直径可取为（0.6～0.7）d，d为小链轮直径 | |

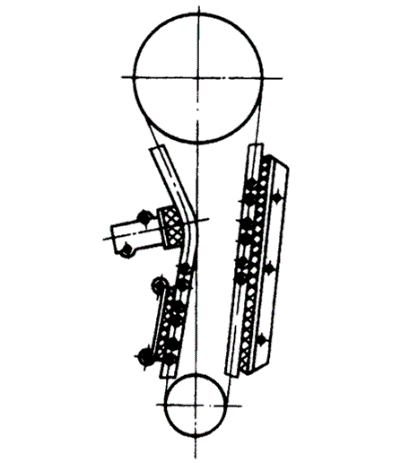

| 液压调节 |
|
采用液压块与导板相结合的形式，减振效果好，适用于高速场合，如发动机的正时链传动 | |

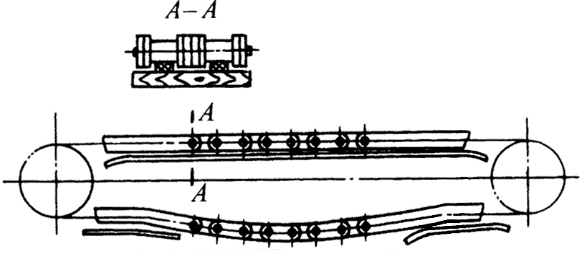

| 承托装置 | 托板和托架 |
|
适用于中心距较大的场合，托板上可衬以软钢、塑料或耐油橡胶．滚子可在其上滚动，更大中心距时，托板可以分成两段，借中间6～10节链条的自重下垂张紧 |
