滚子链的基本尺寸与参数

滚子链的基本尺寸与参数分页导航

本页导航 广告链接

滚子链的基本尺寸与参数

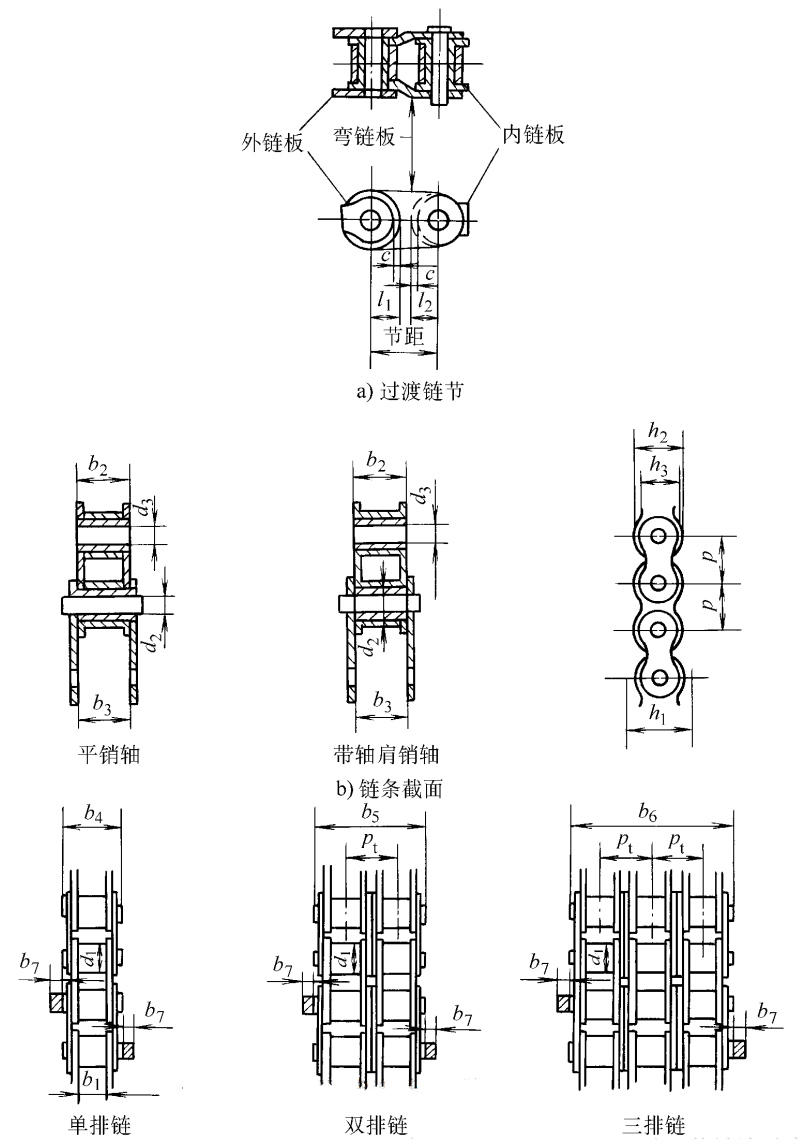

链条主要尺寸、测量力和抗拉载荷(摘自GB/T 1243-1997)
①对繁重的工况不推荐使用过渡链节。
②实际尺寸取决于止锁件的型式。但不得超过所给尺寸，详细资料应从链条制造厂得到。

ISO 链号
05B
06B
08A
08B
081
083
084
085
10A
10B
12A
12B
16A
16B
20A
20B
24A
24B
28A
28B
32A
32B
36A
40A
40B
48A
48B
56B
64B
72B

节距 p	滚子直径 d1max	内节内宽 b1min	销轴直径 d2max	套筒孔径 d3min	链条通道高度 h1min	内链板高度 h2max	外或中链板高度 h3max	过渡链节尺寸①			排距 pt	内链节外宽 b2max	外链节内宽 b3min	销轴全宽			止锁件附加宽度② b7max	测量力			抗拉载荷
								l1min	l2min	c				单排	双排	三排		单排	双排	三排	单排	双排	三排
								mm	mm	mm				b4max	b5max	b6max		N	N	N	min	min	min
mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	N	N	N	kN	kN	kN
8	5	3	2.31	2.36	7.37	7.1l	7.11	3.71	3.71	0.08	5.64	4.77	4.9	8.6	14.3	19.9	3.1	50	100	150	4.4	7.8	11.1
9.525	6.35	5.72	3.28	3.33	8.52	8.26	8.26	4.32	4.32	0.08	10.24	8.53	8.66	13.5	23.8	34	3.3	70	140	210	8.9	16.9	24.9
12.7	7.92	7.85	3.98	4	12.33	12.07	10.41	5.28	6.1	0.08	14.38	11.18	11.23	17.8	32.3	46.7	3.9	120	250	370	13.8	27.6	41.4
12.7	8.51	7.75	4.45	4.5	12.07	11.81	10.92	5.66	6.12	0.08	13.92	11.3	11.43	17	31	44.9	3.9	120	250	370	17.8	31.1	44.5
12.7	7.75	3.3	3.66	3.71	10.17	9.91	9.91	5.36	5.36	0.08	－	5.8	5.93	10.2	－	－	1.5	125	－	－	8	－	－
12.7	7.75	4.88	4.09	4.14	10.56	l0.3	10.3	5.36	5.36	0.08	－	7.9	8.03	12.9	－	－	1.5	125	－	－	11.6	－	－
12.7	7.75	4.88	4.09	4.14	11.41	11.15	11.15	5.77	5.77	0.08	－	8.8	8.93	14.8	－	－	1.5	125	－	－	15.6	－	－
12.7	7.77	6.25	3.58	3.63	10.17	9.91	9.91	5.28	6.1	0.08	－	9.07	9.2	14	－	－	2	125	－	－	6.7	－	－
15.875	10.16	9.4	5.09	5.12	15.35	15.09	13.03	6.6	7.62	0.1	18.11	13.84	13.89	21.8	39.9	57.9	4.1	200	390	590	21.8	43.6	65.4
15.875	10.16	9.65	5.08	5.13	14.99	14.73	13.72	7.11	7.62	0.1	16.59	l3.28	13.41	19.6	36.2	52.8	4.1	200	390	590	22.2	44.5	66.7
19.05	11.91	12.57	5.96	5.98	18.34	18.08	15.62	7.9	9.14	0.1	22.78	17.75	17.81	26.9	49.8	72.6	4.6	280	560	840	31.1	62.3	93.4
19.05	12.07	11.68	5.72	5.77	16.39	16.13	16.13	8.33	8.33	0.1	19.46	15.62	15.75	22.7	42.2	61.7	4.6	280	560	840	28.9	57.8	86.7
25.4	15.88	15.75	7.94	7.96	24.39	24.13	20.83	10.54	12.19	0.13	29.29	22.61	22.66	33.5	62.7	91.9	5.4	500	1000	1490	55.6	111.2	166.8
25.4	15.88	l7.02	8.28	8.33	21.34	21.08	21.08	11.15	11.15	0.13	31.88	25.45	25.58	36.1	68	99.9	5.4	500	1000	1490	60	106	160
31.75	19.05	18.9	9.54	9.56	30.48	30.18	26.04	13.16	15.24	0.15	35.76	27.46	27.51	41.1	77	113	6.1	780	1560	2340	86.7	173.5	260.2
31.75	19.05	19.56	10.19	10.24	26.68	26.42	26.42	13.89	13.89	0.15	36.45	29.0l	29.14	43.2	79.7	116.1	6.1	780	1560	2340	95	170	250
38.1	22.23	25.22	11.11	11.14	36.55	36.2	31.24	15.8	18.26	0.18	45.44	35.46	35.51	50.8	96.3	141.7	6.6	1110	2220	3340	124.6	249.1	373.7
38.1	25.4	25.4	14.63	14.68	33.73	33.4	33.4	17.55	17.55	0.18	48.36	37.92	38.05	53.4	101.8	150.2	6.6	1110	2220	3340	160	280	425
44.45	25.4	25.22	12.71	12.74	42.67	42.24	36.45	18.42	21.31	0.2	48.87	37.19	37.24	54.9	103.6	152.4	7.4	1510	3020	4540	169	338.1	507.1
44.45	27.94	30.99	15.9	15.95	37.46	37.08	37.08	19.51	19.51	0.2	59.56	46.58	46.71	65.1	124.7	184.3	7.4	1510	3020	4540	200	360	530
50.8	28.58	31.55	14.29	14.31	48.74	48.26	41.66	21.03	24.33	0.2	58.55	45.21	45.26	65.5	124.2	182.9	7.9	2000	4000	6010	222.4	444.8	667.2
50.8	29.21	30.99	17.81	17.86	42.72	42.29	42.29	22.2	22.2	0.2	58.55	45.57	45.7	67.4	126	184.5	7.9	2000	4000	6010	250	450	670
57.15	35.71	35.48	17.46	17.49	54.86	54.31	46.86	23.65	27.36	0.2	65.84	50.85	50.98	73.9	140	206	9.1	2670	5340	8010	280.2	560.5	840.7
63.5	39.68	37.85	19.85	19.87	60.93	60.33	52.07	26.24	30.35	0.2	71.55	54.89	54.94	80.3	151.9	223.5	10.2	3110	6230	9340	347	693.9	1040.9
63.5	39.37	38.1	22.89	22.94	53.49	52.96	52.96	27.76	27.76	0.2	72.29	55,75	55.88	82.6	154.9	227.2	10.2	3110	6230	9340	355	630	950
76.2	47.63	47.35	23.81	23.84	73.13	72.39	62.48	31.45	36.4	0.2	87.83	67.82	67.87	95.5	183.4	271.3	10.5	4450	8900	13340	500.4	1000.8	1501.3
76.2	48.26	45.72	29.24	29.29	64.52	63.88	63.88	33.45	33.45	0.2	91.21	70.56	70.69	99.1	190.4	281.6	10.5	4450	8900	13340	560	1000	1500
88.9	53.98	53.34	34.32	34.37	78.64	77.85	77.85	40.61	40.61	0.2	106.6	81.33	81.46	114.6	221.2	－	11.7	6090	12190	－	850	1600	2240
101.6	63.5	60.96	39.4	39.45	91.08	90.17	90.17	47.07	47.07	0.2	119.89	92.02	92.15	130.9	250.8	－	13	7960	15920	－	1120	2000	3000
114.3	72.39	68.58	44.48	44.53	104.67	103.63	103.63	53.37	53.37	0.2	136.27	103.81	103.94	147.4	283.7	－	14.3	10100	20190	－	1400	2500	3750
