要素

要素是指零件上的特征部分——点、线、面。这些要素可以是实际存在的，也可以是由实际要素取得的轴线或中心平面

*理想要素

具有几何学意义、没有任何误差的要素，可分为轮廓要素与中心要素

*实际要素

零件上实际存在的要素，由无限个点组成，可分为实际轮廓要素和实际中心要素

轮廓要素

零件表面上的面或线

中心要素

从一个或多个轮廓要素上获取的中心点、中心线或中心面

*被测要素

*单一要素

给出了形状或(和)位置公差的要素

仅对其本身给出形状公差要求的要素

*基准要素

用来确定被测要素的方向和(或)位置的要素

*关联要素

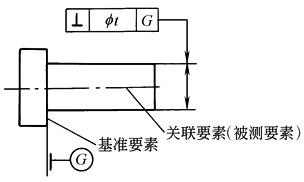

对其他要素有功能关系的要素

理想基准要素

确定要素间几何关系的依据，分别称为基准点、基准线和基准平面

*单一基准要素

作为单一基准使用的单一要素

*组合基准要素

作为单一基准使用的一组要素。如图中A基准和B基准所组成的公共基准要素

形  位  公  差  类

形状公差

单一实际要素的形状对其理想要素所允许的变动量

位置公差

关联实际被测要素对具有确定方向或位置的理想要素的允许变动量。包括定向公差、定位公差、跳动公差

定向公差

关联实际被测要素对具有确定方向的理想被测要素的允许变动量

定位公差

关联实际被测要素对具有确定位置的理想被测要素的允许变动量

跳动公差

关联实际被测要素绕基准轴线作无轴向运行时回转一周或连续回转时沿给定方向所允许的最大示值跳动量。包括圆跳动和全跳动，圆跳动又分径向圆跳动、端面圆跳动和斜向圆跳动

*形状和位置的公差带

限制实际形状要素或实际位置要素的变动区域。公差带是一个给定的区域，是误差的最大允许值，它由大小、形状、方向和位置四个因素来决定

*延伸公差带

根据零件的功能要求，位置度和对称度公差带需延伸到被测要素的长度界限之外时，该公差带称延伸公差带

理论正确尺寸

对于要素的位置度、轮廓度或倾斜度，其尺寸由不带公差的理论正确位置、轮廓或角度确定，这种尺寸称理论正确尺寸。理论正确尺寸应围以框格，零件实际尺寸仅由在公差框格中位置度、轮廓度或倾斜度公差来限定

*几何图框

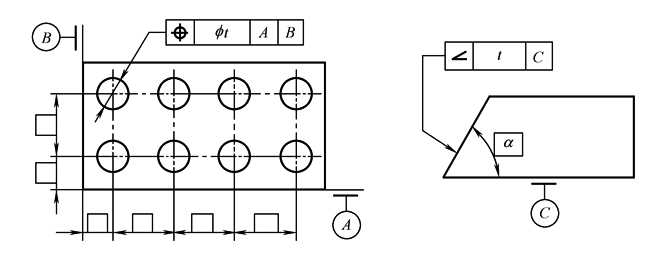

由理论正确尺寸确定的一组理想要素之间(图a)或它们的基准之间(图b)的正确几何关系的图形

*三基面体系

由三个互相垂直的基准平面组成的基准体系，它的三个平面是确定和测量零件上各要素几何关系的起点

基准目标

由图样上指明的点、线或限定的区域作为建立基准的要素

公  差  原  则  类

独立原则

图样上给定的每一个尺寸和形状、位置要求均是独立的，应分别满足要求的公差原则。如果对尺寸和形状、尺寸与位置之间的相互关系有特定要求应在图样上规定。独立原则是尺寸公差和形位公差相互关系遵循的基本原则

相关要求

图样上给定的形位公差和尺寸公差相互有关的公差要求。包括包容要求、最大实体要求、最小实体要求及可逆要求

局部实际尺寸(简称实际尺寸)

在实际要素的任意正截面上，两对应点之间测得的距离

边界

由设计给定的具有理想形状的极限包容面称边界。边界的尺寸为极限包容面的直径或距离

包容要求

包容要求表示实际要素应遵守最大实体边界，其局部实际尺寸不得超出最小实体尺寸。采用包容要求的单一要素应在其尺寸极限偏差或公差带代号之后加注符号

最大实体要求

被测要素的实际轮廓应遵守其最大实体实效边界；当其实际尺寸偏离其最大实体尺寸时，允许其形状、定向、定位误差值超出在最大实体状态下给定的公差值的一种要求，用符号表示

最小实体要求

被测要素的实际轮廓应遵守其最小实体实效边界，当其实际尺寸偏离最小实体尺寸时，允许其形状、定向、定位误差值超出在最小实体状态下给定的公差值的一种要求，用符号表示

可逆要求

中心要素的形位误差值小于给出的形位公差值时，允许在满足零件功能要求的前提下扩大尺寸公差，用表示，也可用0或0表示

可逆要求用于最大实体要求

被测要素的实际轮廓应遵守其最大实体实效边界，当其实际尺寸偏离最大实体尺寸时，允许其形状、定向、定位误差值超出在最大实体状态下给定的形位公差值，当其形位误差小于给定的形位公差值时，也允许其实际尺寸超出其最大实体尺寸的一种要求，用符号、同时表示

可逆要求用于最小实体要求

被测要素的实际轮廓应遵守其最小实体实效边界，当其实际尺寸偏离最小实体尺寸时，允许其形状、定向、定位误差值超出在最小实体状态下给定的形位公差值，当其形位误差小于给定的形位公差值时，也允许其实际尺寸超出其最小实体尺寸的一种要求，用符号、同时表示

体外作用尺寸

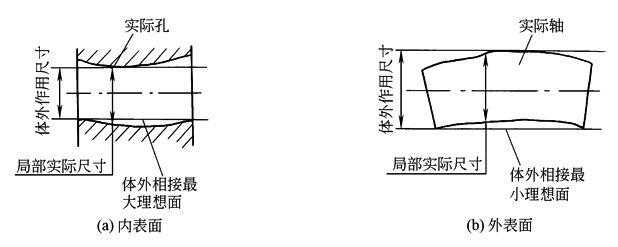

在被测要素的给定长度上，与实际内表面体外相接的最大理想面或与实际外表面体外相接的最小理想面的直径或宽度(图a、b)

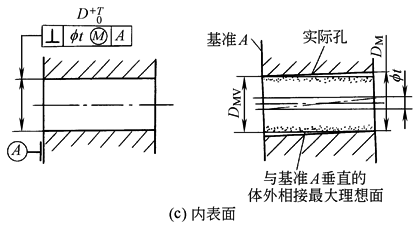

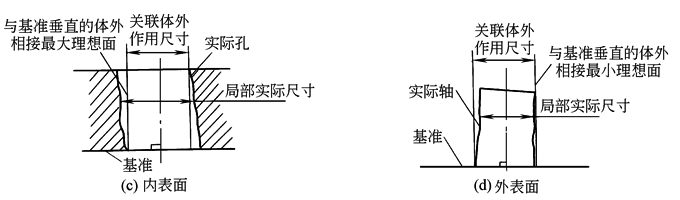

对于关联要素，该理想面的轴线或中心平面必须与基准保持图样给定的几何关系(图c、d)

体内作用尺寸

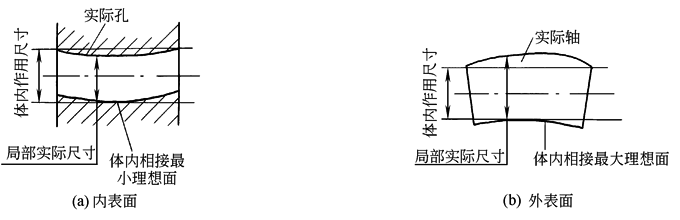

在被测要素的给定长度上，与实际内表面体内相接的最小理想面或与实际外表面体内相接的最大理想面的直径或宽度(图a、b)

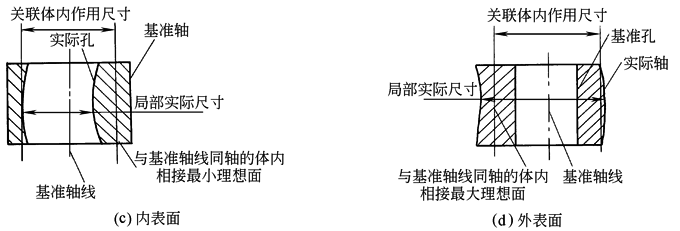

对于关联要素，该理想面的轴线或中心平面必须与基准保持图样给定的几何关系(图c、d)

最大实体状态

实际要素在给定长度上处处位于尺寸极限之内并具有实体最大时的状态

最大实体尺寸

实际要素在最大实体状态下的极限尺寸

对于外表面为最大极限尺寸

对于内表面为最小极限尺寸

最大实体实效状态

在给定长度上，实际要素处于最大实体状态且其中心要素的形状或位置误差等于给出公差值时的综合极限状态

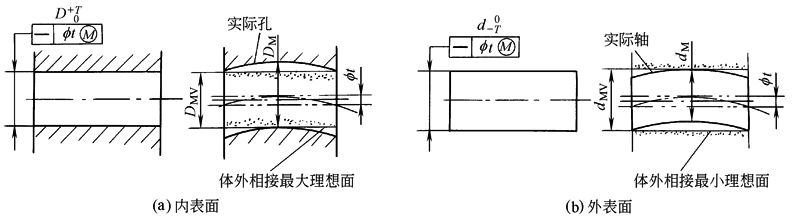

最大实体实效状态与最大实体状态的主要差别是，它涉及尺寸和形状(或位置)两种几何特性。这两种特性的综合效应可用在极限状态下与该实际要素体外相接的最大或最小理想面来表示(图a、b、c)。如上所述，该体外相接理想面的直径或宽度为体外作用尺寸。另外，最大实体实效状态既适用于单一要素，也适用于关联要素

最大实体实效尺寸

最大实体实效状态下的体外作用尺寸

对于外表面为最大实体尺寸加上形位公差值(加注符号的)

对于内表面为最大实体尺寸减去形位公差值(加注符号的)

最大实体边界

尺寸为最大实体尺寸的边界

最大实体实效边界

尺寸为最大实体实效尺寸的边界

最小实体状态

实际要素在给定长度上处处位于尺寸极限之内并具有实体最小时的状态

最小实体尺寸

实际要素在最小实体状态下的极限尺寸

对于外表面为最小极限尺寸

对于内表面为最大极限尺寸

最小实体实效状态

在给定长度上，实际要素处于最小实体状态且其中心要素的形状或位置误差等于给出公差值时的综合极限状态

最小实体实效尺寸

最小实体实效状态下的体内作用尺寸

对于内表面为最小实体尺寸加上形位公差值(加注符号的)

对于外表面为最小实体尺寸减去形位公差值(加注符号的)

最小实体边界

尺寸为最小实体尺寸的边界

最小实体实效边界

尺寸为最小实体实效尺寸的边界

零形位公差

被测要素采用最大实体要求或最小实体要求时，其给出的形位公差值为零，用0或0表示
