圆锥尺寸及公差基本术语

序号 术 语 定 义 图 例
1 圆锥表面 与轴线成一定角度,且一端相交于轴线的一条直线段(母线),围绕着该轴线旋转形成的表面
2 圆锥 圆锥表面与一定尺寸所限定的几何体
外圆锥是外部表面为圆锥表面的几何体(图a);内圆锥为内部表面为圆锥表面的几何体(图b)。外圆锥又可称为锥轴,内圆锥又可称为锥孔
3 基本圆锥 设计给定的圆锥。可由一个基本圆锥直径(D、d或dx),基本圆锥长度(L),基本圆锥角(α)或基本锥度确定;也可由两个基本圆锥直径和基本圆锥长度(L)确定
4 极限圆锥 与基本圆锥共轴且圆锥角相等,直径分别为最大极限足寸帮最小极限尺寸的两个圆锥。在垂直于圆锥轴线的任一截面上,两个圆锥的直径相等

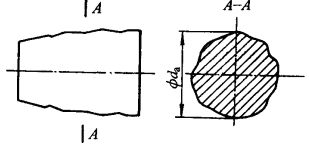

5 实际圆锥 实际存在并通过测量得到的圆锥
6 圆锥角α 在通过圆锥轴线的截面内,两条素线间的夹角。圆锥角简称为锥角

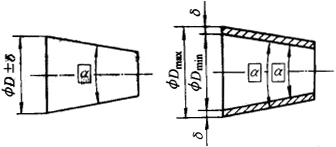

7 极限圆锥角 允许的最大或最小圆锥角
8 实际圆锥角 在实际圆锥的任一轴向截面内,包容圆锥素线且距离为最小的两对平行直线之间的夹角
9 锥度(C) 两个垂直圆锥轴线的圆截面直径差与该两截面间的轴向距离之比
10 圆锥长度(L) 最大端圆锥直径截面与最小端圆锥截面之间的距离
11 圆锥直径(d、D) 圆锥在垂直轴线截面上的直径
最大端圆锥直径──D
最小端圆锥直径──d
12 极限圆锥直径 垂直于极限圆锥轴线截面上的直径

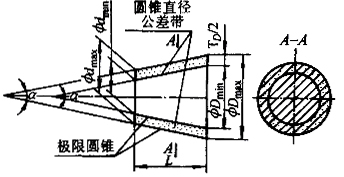

13 圆锥直径公差(TD 圆锥直径的允许变动量,它适用于圆锥的全长
14 圆锥直径公差带 两个极限圈锥所限定的区域
15 圆锥角公差(AT) 圆锥角的允许变动量
16 圆锥角公差带 两个极限圆锥角所限定的区域

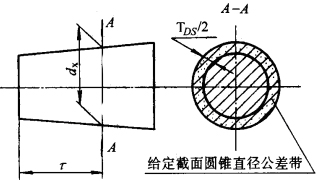

17 给定截面的圆锥直径公差(TDs 在垂直于圆锥车由线的给定截面内,圆锥直径的允许变动量
18 给定截面的圆锥直径公差带 在垂直于圆锥轴线的给定截面内,两个极限圆锥所限定的区域
