螺纹及螺纹紧固件表示法(摘自GB/T 4459.1-1995)
螺纹的表示方法
|
螺纹的表示方法 |
|
|---|---|
|
螺 纹 零 件 |

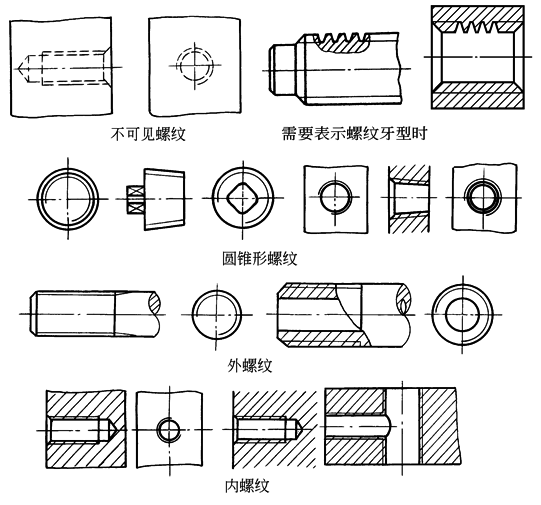

螺纹的牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示，螺杆或螺孔的倒角或倒圆部分也应画出。在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圈，此时螺杆或螺孔上的倒角投影省略不画。有效螺纹的终止界线(简称螺纹终止线)用粗实线表示。螺尾部分一般不必画出，当需要表示螺纹收尾时，螺尾部分的牙底用与轴线成30°的细实线绘制。不可见螺纹的所有图线用虚线绘制。无论是外螺纹或内螺纹，在剖视图或断面图中剖面线都必须画到粗实线，绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出
|
|
螺 纹 连 接 |

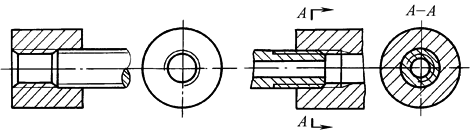

以剖视图表示内、外螺纹的连接时，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示
|
|
螺 纹 紧 固 件 装 配 |

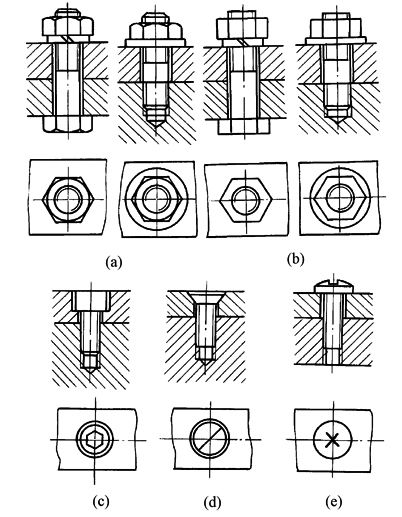

在装配图中，当剖切平面通过螺杆的轴线时，对于螺柱、螺栓、螺母及垫圈等均按未剖切绘制(图a)，螺栓、螺钉头部及螺母也可采用简化画法(图b)。内六角螺钉可按图c绘制，螺钉头部的一字槽、十字槽可按(图d、e)绘制。在装配图中，对于不穿通的螺纹孔，可以不画出钻孔深度，仅按有效螺纹部分的深度(不包括螺尾)画出(图b、c、d)
|
螺纹的标记方法
|
螺纹的标记方法 |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
螺纹 类别 |
特征 代号 |
公称 直径 |
螺距 |
导程 |
线数 |
旋向 |
公差带 代号 |
旋合长 度代号 |
标记示例 |
附 注 |
||||||||
|
标 准 普 通 螺 纹 |
粗牙 |
M |
10 |
|
|
|
右 |
6H |
L |
|
标准GB/T 197-2003 普通螺纹粗牙不注螺距，中等旋合长度不标N(以下同)。短、长旋合长度分别用字母S、L表示。右旋不标注。多线时注出Ph(导程)、P(螺矩)(下同) 螺纹副标记示例：M20×2LH 中等公差精度(如6H、6g)不注公差带代号 |
|||||||
|
细牙 |
16 |
1.5 |
|
|
LH (左) |
5g6g |
S |
|
||||||||||
|
小螺纹 |
S |
0.8 |
|
|
|
|
4H5 |
|
S0.8 4H5 |
标准GB/T 15054.4-1994 内螺纹中径公差带为4H，顶径公差等级为5级。外螺纹中径公差带为5h，顶径公差等级为3级。顶径公差带位置仅一种，故只注等级 螺纹副标记示例：S0.94H5/5h3 |
||||||||
|
1.2 |
|
|
|
LH (左) |
5h3 |
|
S1.2LH5h3 |
|||||||||||
|
梯形螺纹 |
Tr |
32 |
6 |
|
|
LH (左) |
7e |
|
|
标准GB/T 5796.4-2005 多线螺纹螺距和导程都可参照此格式标注 螺纹副标记示例：Tr36×6-7H/7e |
||||||||
|
40 |
7 |
14 |
2 |
LH (左) |
7e |
L |
Tr40×14(P7)LH-7e-L |
|||||||||||
|
锯齿形 螺纹 |
B |
40 |
7 |
14 |
2 |
LH (左) |
8c |
L |
B40×14(P7)LH-8c-L |
标准GB/T 13576-1992 螺纹副标记示例：B40×7-7A/7c |
||||||||
|
非 标 准 螺 纹 |

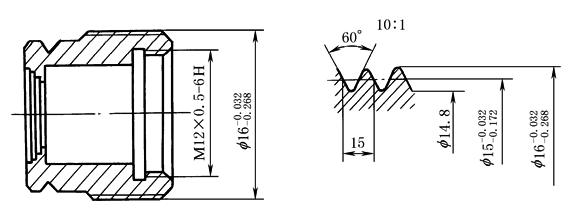

非标准螺纹，应画出螺纹的牙型，并注出所需要的尺寸及有关要求(下图)
|
|||||||||||||||||
|
螺 纹 长 度 |

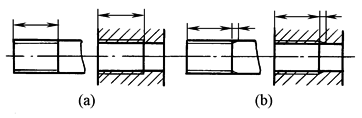

图a所标注的螺纹长度，均指不包括螺尾在内的有效螺纹长度。当需要标出螺尾长度时，其标注方法见图b或另加说明
|
|||||||||||||||||
|
螺纹类别 |
特征 代号 |
尺寸 代号 |
旋向 |
公差 等级 |
基距 代号 |
标记示例 |
附 注 |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
米制锥 螺纹 |
ZM |
公称 直径 14 |
|
|
S |
|
标准GB/T 1415-1992 S为短基距代号，标准基距不注代号(下同) 螺纹副标记示例：ZM10/ZM10；M10×1·GB 1415/ZM10-S |
|||||||||||
|
60° 密 封 管 螺 纹 |
圆锥管螺纹 (内、外) |
NPT |
3/4 |
LH(左) |
|
|
|
标准GB/T 12716-2002 内、外螺纹均仅有一种公差带，故不注公差带代号(以下同) |
||||||||||
|
圆柱内螺纹 |
NPSC |
|||||||||||||||||
|
55°非螺纹密 封管螺纹 |
G |
11/2 |
LH(左) |
|
|
G11/2-LH |
标准GB/T 7307-2001 内螺纹公差等级只有一种，不标记。外螺纹公差等级分A级和B级两种 标记螺纹副时，仅标注外螺纹的标记代号，如G11/2A |
|||||||||||
|
1/2 |
LH(左) |
A |
|
|
||||||||||||||
|
55° 螺 纹 密 封 的 管 螺 纹 |
圆 锥 外 螺 纹 |
R (R1、 R2) |
3/4 |
LH |
|
|
|
标准GB/T 7306-2000(GB/T 7306.1-2000《圆柱内螺纹与圆锥外螺纹》；GB/T 7306.2-2000《圆锥内螺纹与圆锥外螺纹》) 内、外螺纹均只有一种公差带，故省略不注 R1表示与圆柱内螺纹相配合的圆锥外螺纹；R2表示与圆锥内螺纹相配合的圆锥外螺纹。如R13或R23 表示螺纹副时，尺寸代号只标注一次，如Rp/R13；Rc/R23 |
||||||||||
|
圆 锥 内 螺 纹 |
Rc |
1/2 |
|
|
|
|
||||||||||||
|
圆柱 内螺纹 |
Rp |
1/2 |
|
|
|
Rp1/2 |
||||||||||||
|
自攻螺 钉螺纹 |
ST |
公称 直径 3.5 |
|
|
|
ST3.5 |
标准GB/T 5280-2002 使用时，应先制出螺纹底孔(预制孔) |
|||||||||||
|
自攻锁紧螺钉 用螺纹(粗牙 普通螺纹) |
M |
公称 直径 5 |
|
|
|
M5×20 |
标准GB/T 6559-1986 使用时。先制预制孔，标记示例中的20指螺杆长度 |
|||||||||||
|
螺纹副的 标注方法 |

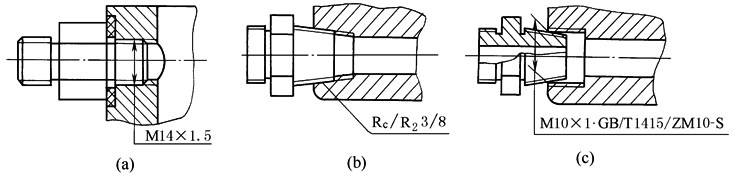

装配图中螺纹副的标记与螺纹的标注方法相同。米制螺纹一般直接标注在大径的尺寸线上或其引出线上，如图a所示。管螺纹应采用引出线由配合部分的大径处引出标注，如图b所示。米制锥螺纹一般采用引出线由配合部分的大径处引出标注，也可直接标注在从基面处画出的尺寸线上，如图c所示。斜线分开的左边表示内螺纹，右边表示外螺纹
|
|||||||||||||||||
|
注：60°圆锥管螺纹和55°螺纹密封及非螺纹密封管螺纹来源于英制，被采用制定为我国标准螺纹时已米制化。特征代号后的数字是定性地表征螺纹大小的"尺寸代号"，不是定量地将其数值换成毫米，故不得称为"公称直径"。 |
||||||||||||||||||
新旧管螺纹代号对照
|
新旧管螺纹代号对照 |
|||||
|---|---|---|---|---|---|
|
螺纹种类 |
圆锥 内螺纹 |
圆柱 内螺纹 |
圆锥 外螺纹 |
圆柱内、外螺纹 (非螺纹密封) |
圆锥内、外螺纹 |
|
(螺纹密封) |
|||||
|
GB/T 4459.1-1995规定的标准号及管螺纹标准代号 |
GB/T 7306-2000(55°牙型角) |
GB/T 7307-2001(55°牙型角) |
GB/T 12716-2002(60°牙型角) |
||
|
Rc |
|
R (R1、R2) |
G* |
NPT |
|
|
旧标准GB 4459.1-1984中的螺纹代号 |
ZG |
G |
ZG |
G |
Z |
|
注：R*p和 G* 是公差不同的两种圆柱内螺纹，不能完全互换。所以GB 4459.1-1984中用G表示两者，不加区分是不合适的。 |
|||||
螺纹与花键画法比较
|
螺纹与花键画法比较 |
||||||
|---|---|---|---|---|---|---|
|
名称 |
轴线垂直于 投影面的视图 |
中 径 |
牙、齿 |
终止线 |
尾 部 |
标记或代号 |
|
螺纹 |
小径用3/4圈的细实线圆绘制 |
规定不画出 |
一般不画出 |
一条粗实线 |
必要时才画出 |
一般由三部分组成，见表螺纹的表示方法 |
|
花键 |
小径用完整的细实线圆绘制 |
渐开线花键必须用点画线画出 |
一般应画出一个齿 |
两条平行的细实线 |
规定应画出 |
见标准GB/T 1144-2001和GB/T 3478.1-1995有关规定，与螺纹完全不同，见表齿轮、花键表示法 |
