直线度、平面度公差值(GB/T1184-1996)
直线度、平面度公差值(GB/T1184-1996)
|
直线度、平面度公差值(GB/T 1184—1996) μm |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
公差等级 |
主 参 数 L/mm |
应 用 举 例 |
|||||||||||||||
|
≤10 |
＞10 ～16 |
＞16 ～25 |
＞25 ～40 |
＞40 ～63 |
＞63 ～100 |
＞100 ～160 |
＞160 ～250 |
＞250 ～400 |
＞400 ～630 |
＞630 ～1000 |
＞1000 ～1600 |
＞1600 ～2500 |
＞2500 ～4000 |
＞4000 ～6300 |
＞6300 ～10000 |
||
|
1 |
0.2 |
0.25 |
0.3 |
0.4 |
0.5 |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
2 |
2.5 |
3 |
4 |
5 |
6 |
用于精密量具、测量仪器以及精度要求极高的精密机械零件，如0级样板、平尺、0级宽平尺、工具显微镜等精密测量仪器的导轨面，喷油嘴针阀体端面平面度，油泵柱塞套端面的平面度等 |
|
Ra 0.025 |
0.05 |
0.10 |
0.20 |
||||||||||||||
|
2 |
0.4 |
0.5 |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
Ra 0.05 |
0.10 |
0.20 |
0.40 |
||||||||||||||
|
3 |
0.8 |
1 |
1.2 |
1.5 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
用于0级及1级宽平尺的工作面，1级样板平尺的工作面、测量仪器圆弧导轨的不直线度、测量仪器的测杆等 |
|
Ra 0.10 |
0.10 |
0.40 |
0.80 |
||||||||||||||
|
4 |
1.2 |
1.5 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
40 |
用于量具、测量仪器和机床导轨，如1级宽平尺，0级平板、测量仪器的V形导轨，高精度平面磨床的V形导轨和滚动导轨，轴承磨床及平面磨床床身直线度等 |
|
Ra 0.10 |
0.20 |
0.40 |
1.6 |
||||||||||||||
|
5 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
用于1级平板，2级宽平尺、平面磨床的纵导轨，垂直导轨、立柱导轨和平面磨床的工作台，液压龙门刨床导轨面，六角车床床身导轨面，柴油机进排气门导杆等 |
|
Ra 0.20 |
0.20 |
0.80 |
1.6 |
||||||||||||||
|
6 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
用于1级平板、普通车床床身导轨面、龙门刨床导轨面、滚齿机立柱导轨、床身导轨及工作台、自动车床床身导轨、平面磨床垂直导轨、卧式镗床、铣床工作台以及机床主轴箱导轨、柴油机进排气门导杆直线度，柴油机机体上部结合面等 |
|
Ra 0.20 |
0.40 |
1.6 |
3.2 |
||||||||||||||
|
7 |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
150 |
用于2级平板，0.02游标卡尺尺身的直线度，机床床头箱体、滚齿机床身导轨的直线，镗床工作台、摇臂钻床底座工作台、柴油机气门导杆、液压泵盖的平面度、压力机导轨及滑块 |
|
Ra 0.40 |
0.80 |
1.6 |
6.3 |
||||||||||||||
|
8 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
用于2级平板、车床溜板箱体、机床主轴箱体、机床传动箱体、自动车床底座的直线度，气缸盖结合面、气缸座、内燃机连杆分离面的平面度，减速器壳体的结合面 |
|
Ra 0.80 |
0.80 |
3.2 |
6.3 |
||||||||||||||
|
9 |
12 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
400 |
用于3级平板、机床溜板箱、立钻工作台、螺纹磨床的挂轮架，金相显微镜的载物台、柴油机气缸体、连杆的分离面、缸盖的结合面、阀片的平面度、空气压缩机的气缸体、柴油机缸孔环面的平面度以及液压管件和法兰的连接面等 |
|
Ra 1.6 |
1.6 |
3.2 |
12.5 |
||||||||||||||
|
10 |
20 |
25 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
用于3级平板、自动车床床身底面的平面度，车床挂轮架的平面度，柴油机汽缸体、摩托车的曲轴箱体、汽车变速箱的壳体、汽车发动机缸盖结合面、阀片的平面度，以及辅助机构及手动机械的支承面 |
|
Ra 1.6 |
3.2 |
6.3 |
12.5 |
||||||||||||||
|
11 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
用于易变形的薄片、薄壳零件，如离合器的摩擦片、汽车发动机缸盖的结合面、手动机械支架、机床法兰等 |
|
Ra 3.2 |
6.3 |
12.5 |
12.5 |
||||||||||||||
|
12 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1500 |
2000 |
|
|
Ra 6.3 |
12.5 |
12.5 |
12.5 |
||||||||||||||
|

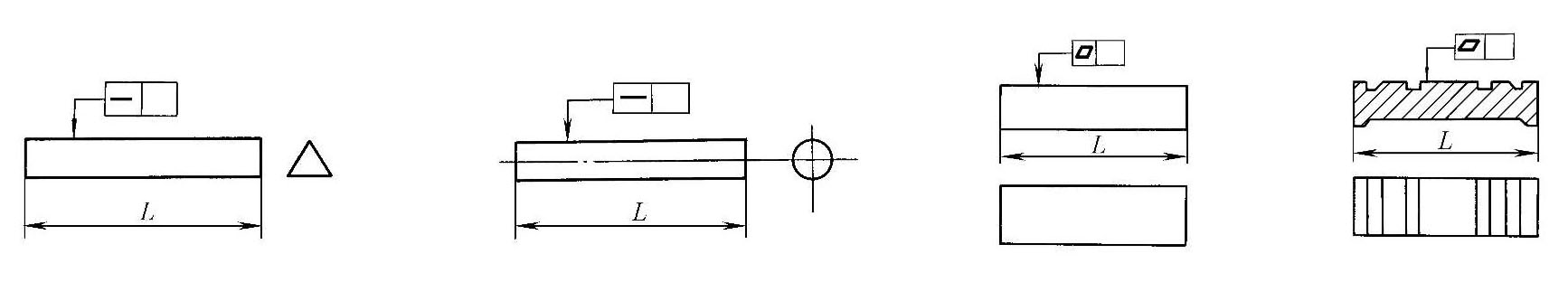

主参数 L 图例 |
|
||||||||||||||||
|
注：表中所列的表面粗糙度值和应用举例，仅供参考。 |
|||||||||||||||||
