圆锥公差

圆锥公差（摘自GB/T 11334-2005）

适用范围
术语、定义及图例

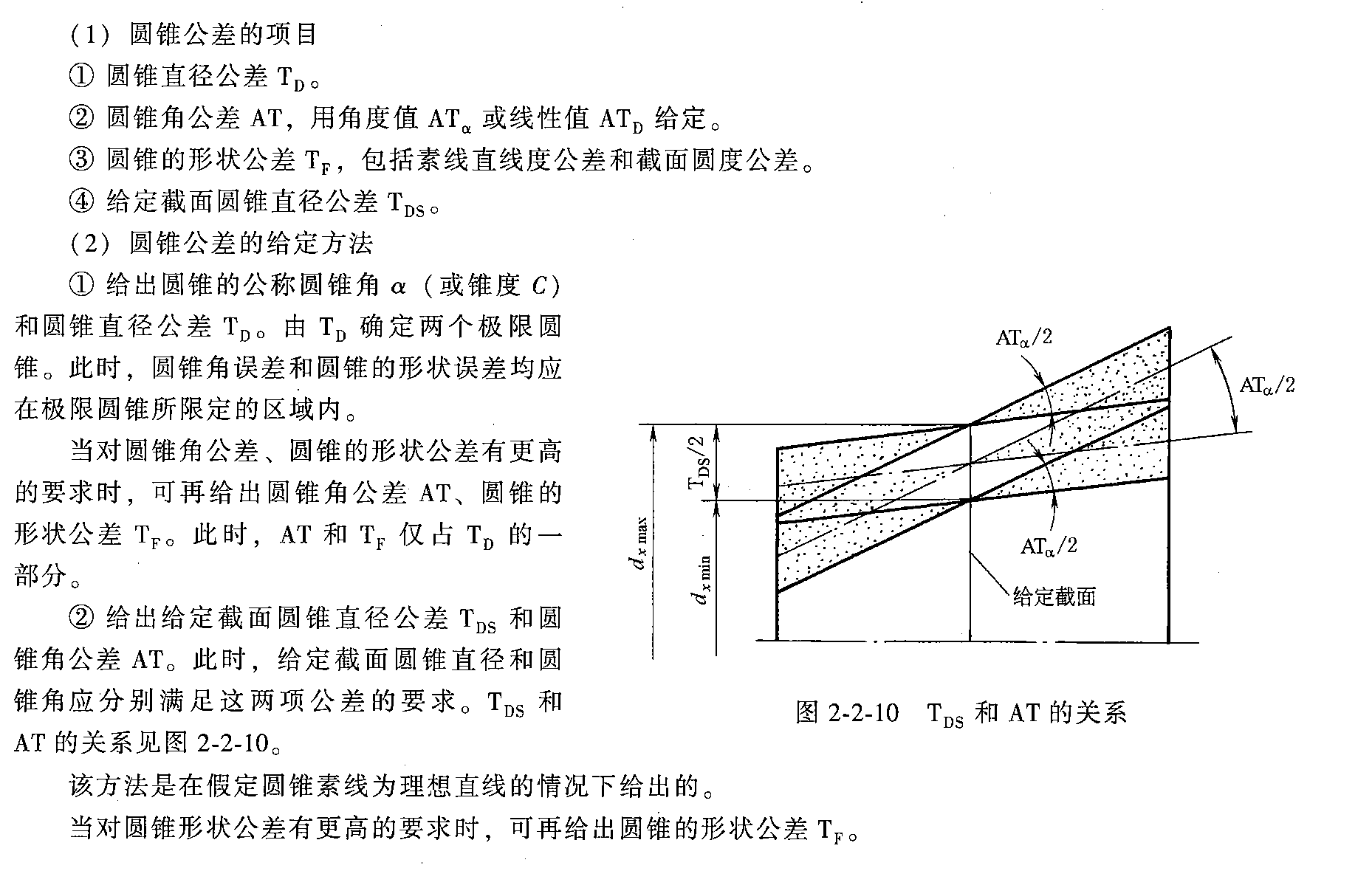

圆锥公差的项目和给定方法
圆锥公差的数值

基本概念(摘自GB/T 11334-1989)

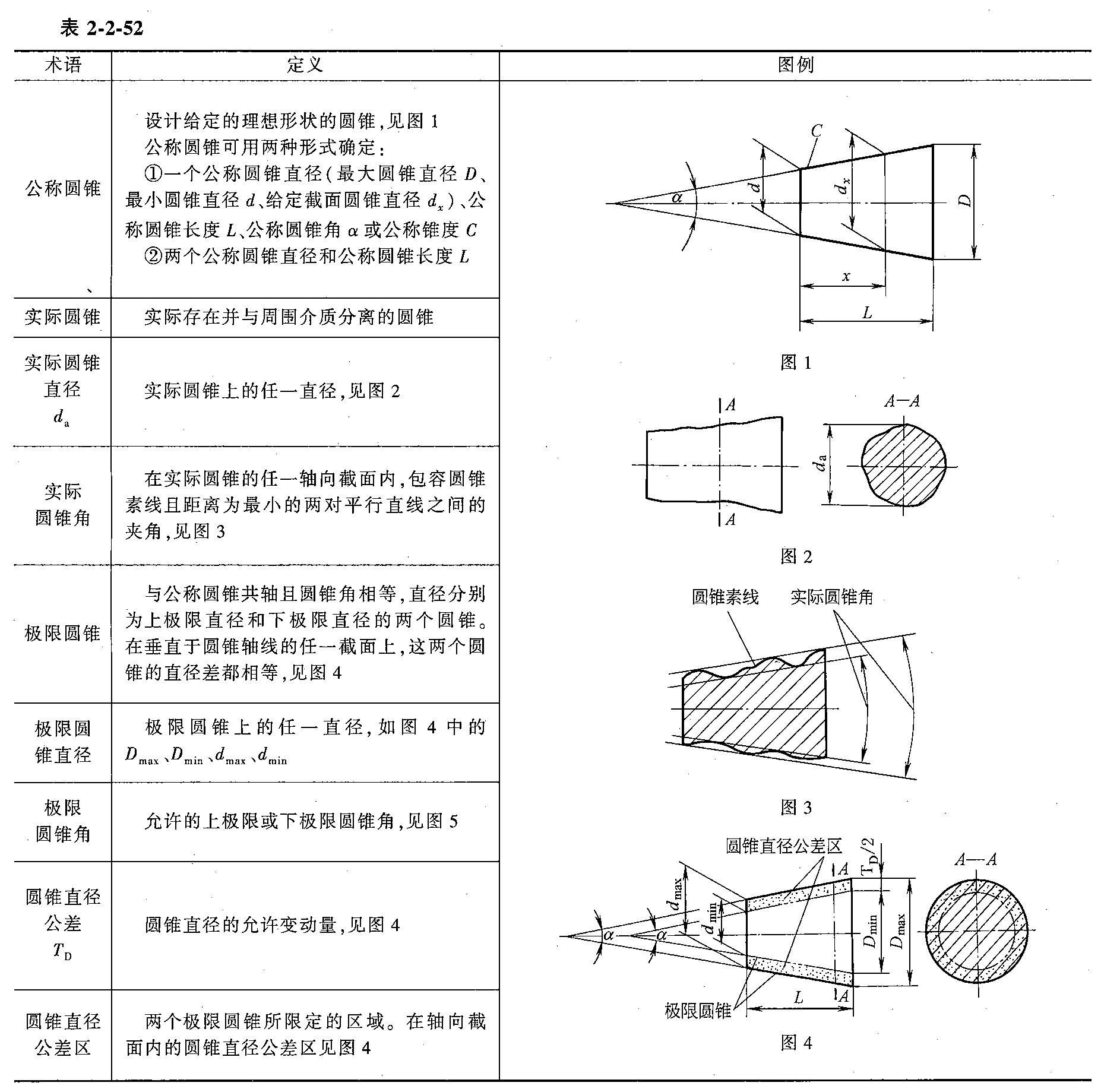

序号 术 语 定    义
1 基本圆锥 设计给定的圆锥（图1）
基本圆锥可用两种形式确定：
  1）一个基本圆锥直径（最大圆锥直径D、最小圆锥直径d、给定截面圆锥直径dx）、基本圆锥长度L、基本圆锥角α或基本锥度C；
  2）两个基本圆锥直径和基本圆锥长度L
2 实际圆锥 实际存在而通过测量所得的圆锥
3 实际圆锥直径da 在实际圆锥上测量得到的直径（图2）
4 实际圆锥角 在实际圆锥的任一轴向截匾内：包容圆锥素线且距离为最小的两对平行直线之间的夹角（图3）
5 极限圆锥 与基本圆锥共轴且圆锥角相等，直径分别为最大极限尺寸和最小极限尺寸的两个圆锥。在垂直于圆锥轴线的任一截面上，这两个圆锥的直径差都相等（图4）
6 极限圆锥直径 垂直于极限圆锥轴线的截面上的直径。例如图4中的Dmax，Dmin，dmax，dmin
7 极限圆锥角 允许的最大或最小的圆锥角（图5）
8 圆锥直径公差TD 圆锥直径的允许变动量（图4）。它适用于圆锥全长
9 圆锥公差带 两个极限圆锥所限定的区域。用示意图表示在轴向截面内的圆锥直径公差带时，如图4所示

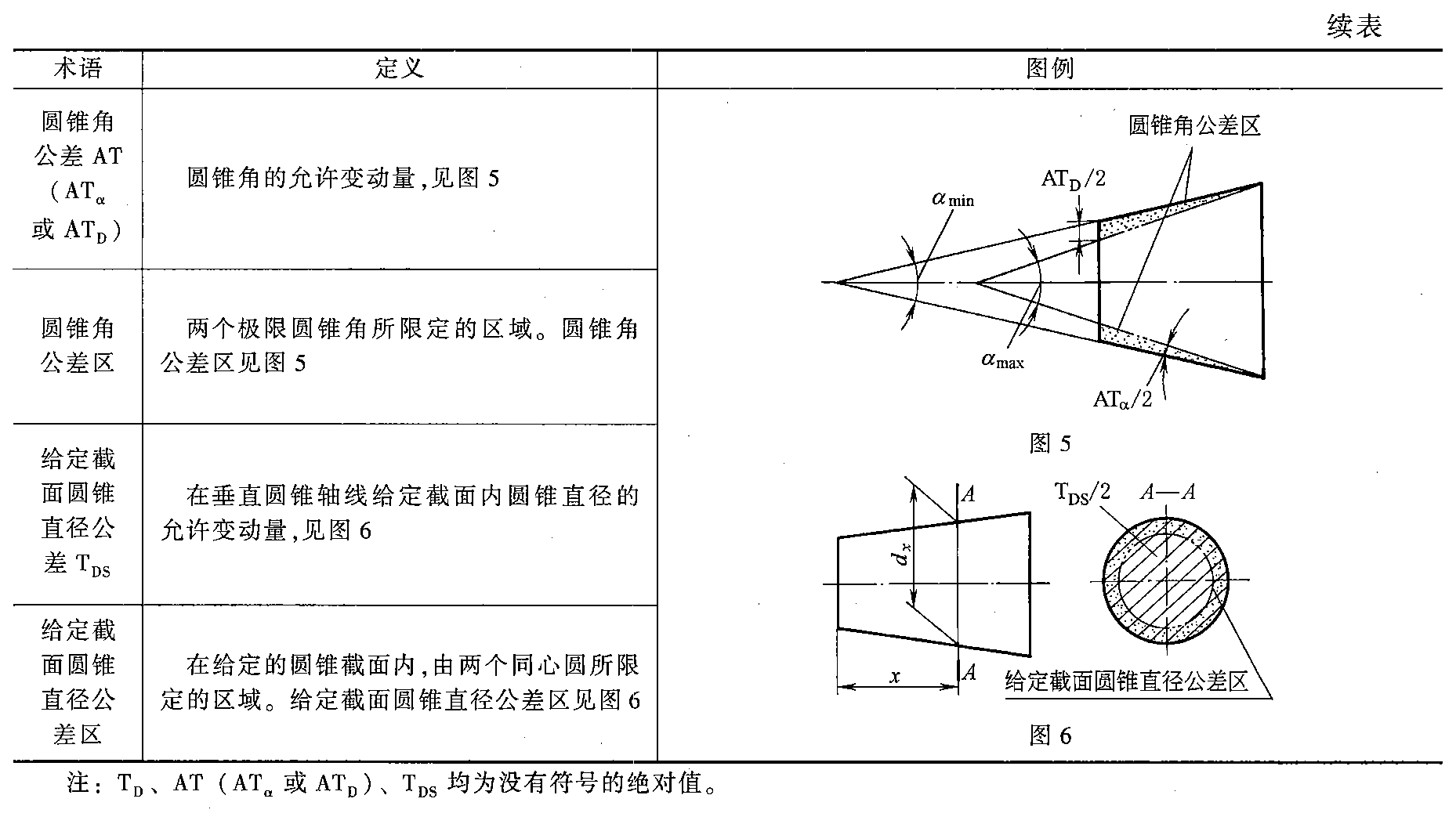

10 圆锥角公差AT（AT。或ATD） 圆锥角的允许变动量（图5）
11 圆锥角公差带 两个极限圆锥角所限定的区域。用示意图表示圆锥角公差带时，如图5所示
12 给定截面圆锥直公差TDs 在垂直圆锥轴线的给定截面内，圆锥直径的允许变动量（图6）。它仅适用于给定截面
13 给定截面圆锥直径公差带 在给定的圆锥截面内，由两个同心圆所限定的区域。用示意图表示给定截面圆锥直径公差带时，如图6所示

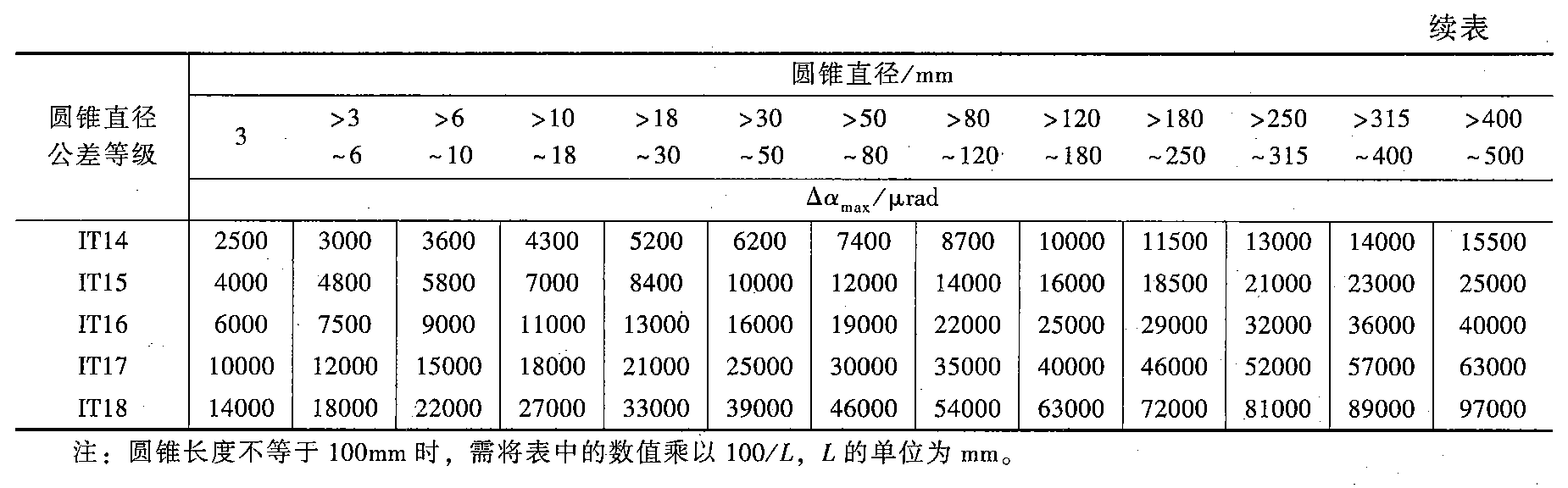

圆锥直径公差所能限定的最大圆锥角误差(摘自GB/T 1800.3-1998)

注：圆锥长度不等于100mm时，需将表中的数值乘以100/L，L的单位为mm。

圆锥直径/mm
圆锥直径 ≤3 >80~120 >6~10 >10~18 >18~30 >30~50 >50~80 >80~120 >120~180 >180~250 >250~315 >315~400 >400~500
公差等级 △αmax/µrad
IT01 3 10 4 5 6 6 8 10 12 20 25 30 40
IT0 5 15 6 8 10 10 12 15 20 30 40 50 60
IT1 8 25 10 12 15 15 20 25 35 45 60 70 80
IT2 12 40 15 20 25 25 30 40 50 70 80 90 100
IT3 20 60 25 30 40 40 50 60 80 100 120 130 150
IT4 30 100 40 50 60 70 80 100 120 140 160 180 200
IT5 40 150 60 80 90 110 130 150 180 200 230 250 270
IT6 60 220 90 110 130 160 190 220 250 290 320 360 400
IT7 100 350 150 180 210 250 300 350 400 460 520 570 630
IT8 140 540 220 270 330 390 460 540 630 720 810 890 970
IT9 250 870 360 430 520 620 740 870 1000 1150 1300 1400 1550
IT10 400 1400 580 700 840 1000 1200 1400 1600 1850 2100 2300 2500
IT11 600 2200 900 1000 1300 1600 1900 2200 2500 2900 3200 3600 4000
IT12 1000 3500 1500 1800 2100 2500 3000 3500 4000 4600 5200 5700 6300
IT13 1400 5400 2200 2700 3300 3900 4600 5400 6300 7200 8100 8900 9700
IT14 2500 8700 3600 4300 5200 6200 7400 8700 10000 11500 13000 14000 15500
IT15 4000 14000 5800 7000 8400 10000 12000 14000 16000 18500 21000 23000 25000
IT16 6000 22000 9000 11000 13000 16000 19000 22000 25000 29000 32000 36000 40000
IT17 10000 35000 15000 18000 21000 25000 30000 35000 40000 46000 52000 57000 63000
IT18 14000 54000 22000 27000 33000 39000 46000 54000 63000 72000 81000 89000 97000

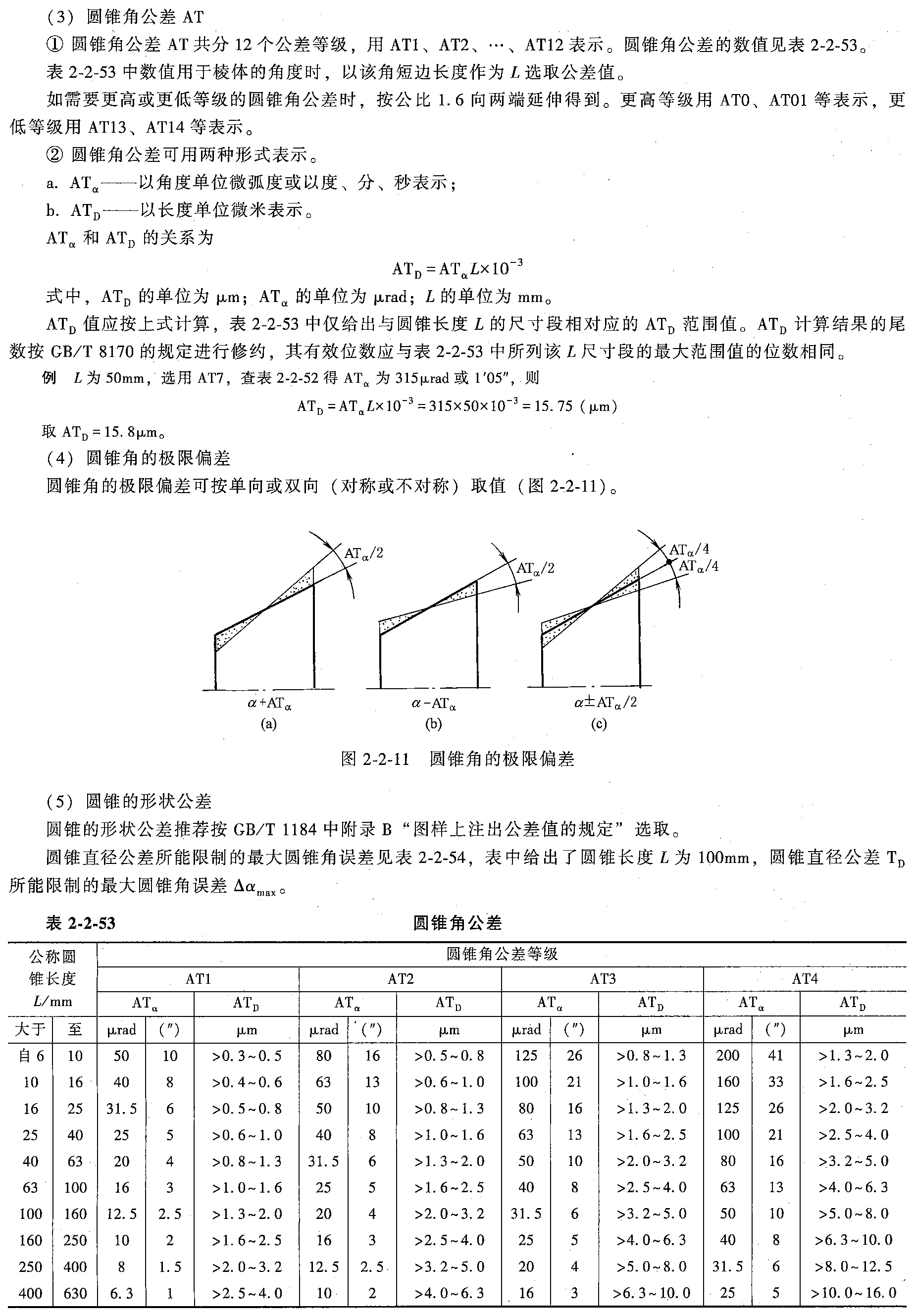

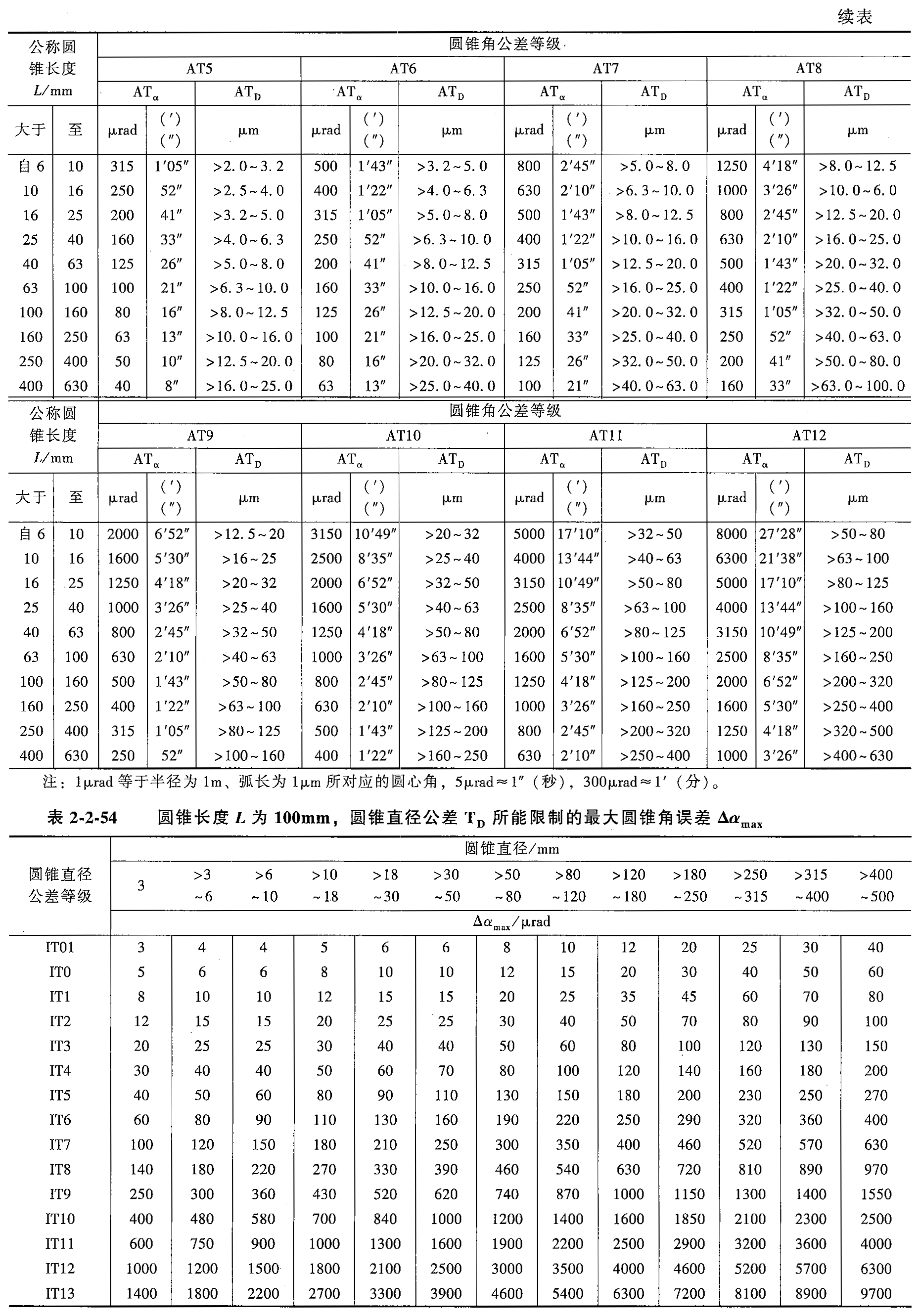

圆锥角公差数值(摘自GB/T 1800.3-1998)

基本圆锥长度L/mm 圆锥角公差等级
AT1 AT2 AT3 AT4 AT5 AT6
ATα ATD ATα ATD ATα ATD ATα ATD ATα ATD ATα ATD
大于 至 µrad (〞) µm µrad (〞) µm µrad (〞) µm µrad (〞) µm µrad (′)(″) µm µrad (′)(″) µm
自6 10 50 10 ＞0.3～0.5 80 16 ＞0.5～0.8 125 26 ＞0.8～1.3 200 41 ＞1.3～2.0 315 1′05″ ＞2.0～3.2 500 1′43″ ＞3.2～5.0
10 16 40 8 ＞0.4～0.6 63 13 ＞0.6～1.0 100 21 ＞1.0～1.6 160 33 ＞1.6～2.5 250 52″ ＞2.5～4.0 400 1′22″ ＞4.0～6.3
16 25 31.5 6 ＞0.5～0.8 50 10 ＞0.8～1.3 80 16 ＞1.3～2.0 125 26 ＞2.0～3.2 200 41″ ＞3.2～5.0 315 1′05″ ＞5.0～8.0
25 40 25 5 ＞0.6～1.0 40 8 ＞1.0～1.6 63 13 ＞1.6～2.5 100 21 ＞2.5～4.0 160 33″ ＞4.0～6.3 250 52″ ＞6.3～10.0
40 63 20 4 ＞0.8～1.3 31.5 6 ＞1.3～2.0 50 10 ＞2.0～3.2 80 16 ＞3.2～5.0 125 26″ ＞5.0～8.0 200 41″ ＞8.0～12.5
63 100 16 3 ＞1.0～1.6 25 5 ＞1.6～2.5 40 8 ＞2.5～4.0 63 13 ＞4.0～6.3 100 21″ ＞6.3～10.0 160 33″ ＞10.0～16.0
100 160 12.5 2.5 ＞1.3～2.0 20 4 ＞2.0～3.2 31.5 6 ＞3.2～5.0 50 10 ＞5.0～8.0 80 16″ ＞8.0～2.5 125 26″ ＞12.5～20.0
160 250 10 2 ＞1.6～2.5 16 3 ＞2.5～4.0 25 5 ＞4.0～6.3 40 8 ＞6.3～10.0 63 13″ ＞10.0～16.0 100 21″ ＞16.0～25.0
250 400 8 1.5 ＞2.0～3.2 12.5 2.5 ＞8.2～5.0 20 4 ＞5.0～8.0 31.5 6 ＞8.0～12.5 50 10″ ＞12.5～20.0 80 16″ ＞20.0～32.0
400 630 6.3 1 ＞2.5～4.0 10 2 ＞4.0～6.3 16 3 ＞6.3～10.0 25 5 ＞10.0～16.0 40 8″ ＞16.0～25.0 63 13″ ＞25.0～40.0
基本圆锥长度L/mm 圆锥角公差等级
AT7 AT8 AT9 AT10 AT11 AT12
ATα ATD ATα ATD ATα ATD ATα ATD ATα ATD ATα ATD
大于 至 µrad (′)(″) µm µrad (′)(″) µm µrad (′)(″) µm µrad (′)(″) µm µrad (′)(″) µm µrad (′)(″) µm
自6 10 800 2′45″ ＞5.0～8.0 1250 4′18″ ＞8.0～12.5 2000 6′52″ ＞12.5～20 3150 10′49″ ＞20～32 5000 17′10″ ＞32～50 8000 27′28″ ＞50～80
10 16 630 2′10″ ＞6.3～10.0 1000 3′26″ ＞10.0～16.0 1600 5′30″ ＞16～25 2500 8′35″ ＞25～40 4000 13′44″ ＞40～63 6300 2l′38″ ＞63～100
16 25 500 l′43″ ＞8.0～12.5 800 2′45″ ＞12.5～20.0 1250 4′18″ ＞20～32 2000 6′52″ ＞32～50 3150 10′49″ ＞50～80 5000 17′10″ ＞80～125
25 40 400 1′22″ ＞10.0～16.0 630 2′10″ ＞16.0～20.5 1000 3′26″ ＞25～40 1600 5′30″ ＞40～63 2500 8′35″ ＞63～100 4000 13′44″ ＞100～600
40 63 315 1′05″ ＞12.5～20.0 500 1′43″ ＞20.0～32.0 800 2′45″ ＞32～50 1250 4′18″ ＞50～80 2000 6′52″ ＞80～125 3150 10′49″ ＞125～200
63 100 250 52″ ＞16.0～25.0 400 1′22″ ＞25.0～40.0 630 2′10″ ＞40～63 1000 3′26″ ＞63～100 1600 5′30″ ＞100～600 2500 8′35″ ＞160～250
100 160 200 41″ ＞20.0～32.0 315 1′05″ ＞32.0～50.0 500 1′43″ ＞50～80 800 2′45″ ＞80～125 1250 4′18″ ＞125～200 2000 6′52″ ＞200～320
160 250 160 33″ ＞25.0～40.0 250 52″ ＞40.0～63.0 400 1′22″ ＞63～100 630 2′10″ ＞100～600 1000 3′26″ ＞160～250 1600 5′30″ ＞250～400
250 400 125 26″ ＞32.0～50.0 200 41″ ＞50.0～80.0 315 1′05″ ＞80～125 500 1′43″ ＞125～200 800 2′45″ ＞200～320 1250 4′18″ ＞320～500
400 630 100 21″ ＞40.0～63.0 160 33″ ＞63.0～100．0 250 52″ ＞100～600 400 1′22″ ＞160～250 630 2′10″ ＞250～400 1000 3′26″ ＞400～630
