尺寸注法(摘自GB/T 4458.4-2003)
尺寸标注的基本规定(摘自GB/T 4458.4-2003)
| 尺寸标注的组成要素 | 规定 | 图例 |
|---|---|---|
| 尺寸线、尺寸界线 | （1）尺寸线和尺寸界线均以细实线画出 （2）线性尺寸的尺寸线应平行于表示其长度（或距离）的线段（图1） （3）图形的轮廓线、中心线或它们的延长线，可以用作尺寸界线，但不能用作尺寸线（图1、图2） |
 图1 图2
|

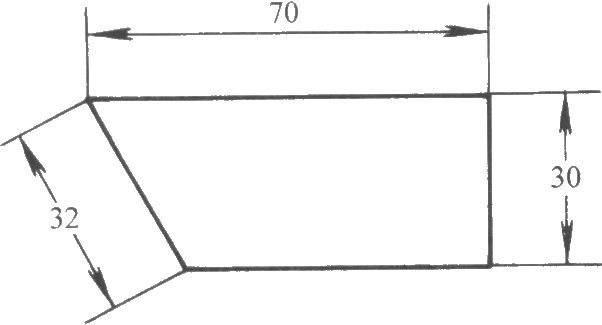

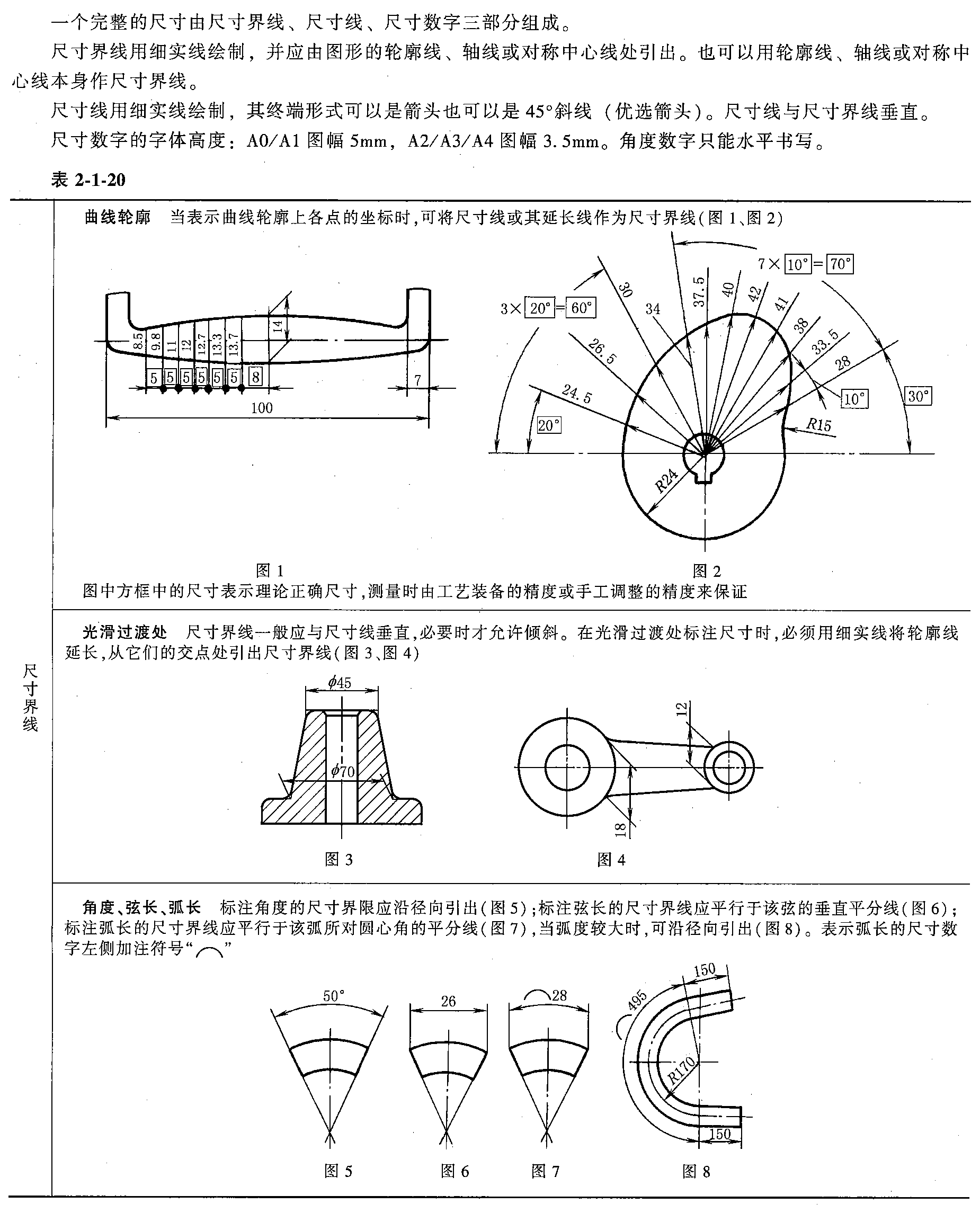

| （4）尺寸界线一般应与尺寸线垂直。当尺寸界线过于贴近轮廓线时，允许将其倾斜画出 在光滑过渡处，需用细实线将轮廓线延长，从其交点引出尺寸界线（图3、图4） |
 图3 图4

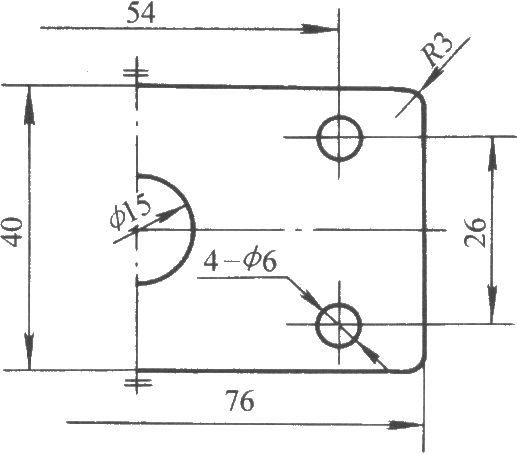

| |
| （5）尺寸线的终端为箭头，箭头的画法见图5。线性尺寸线的终端允许采用斜线，其画法如图6 |
图5 箭头画法 d为粗实线的宽度 | |
图6 斜线画法 h=字体高度 | ||
| （6）当采用斜线时，尺寸线与尺寸界线必须垂直（图7）。同一张图样，尺寸线的终端只能采用一种形式 |
图7 | |
| （7）对于未完整表示的要素，可仅在尺寸线的一端画出箭头，但尺寸线应超过该要素的中心线或断裂处（图8） |
图8 | |
| 尺寸数字 | （1）线性尺寸数字的方向应按图9所示的方式注写，并尽量避免在图上所示30°范围内标注尺寸，无法避免时，可按图10的方式标注 |
 图9
 图10
|
| （2）允许将非水平方向的尺寸数字水平地注写在尺寸线的中断处（图11） |
图11 | |
| （3）尺寸数字不可被任何图线通过。不可避免时，需把图线断开（图12） |
图12 |
各类尺寸的注法(摘自GB/T 4458.4-2003)

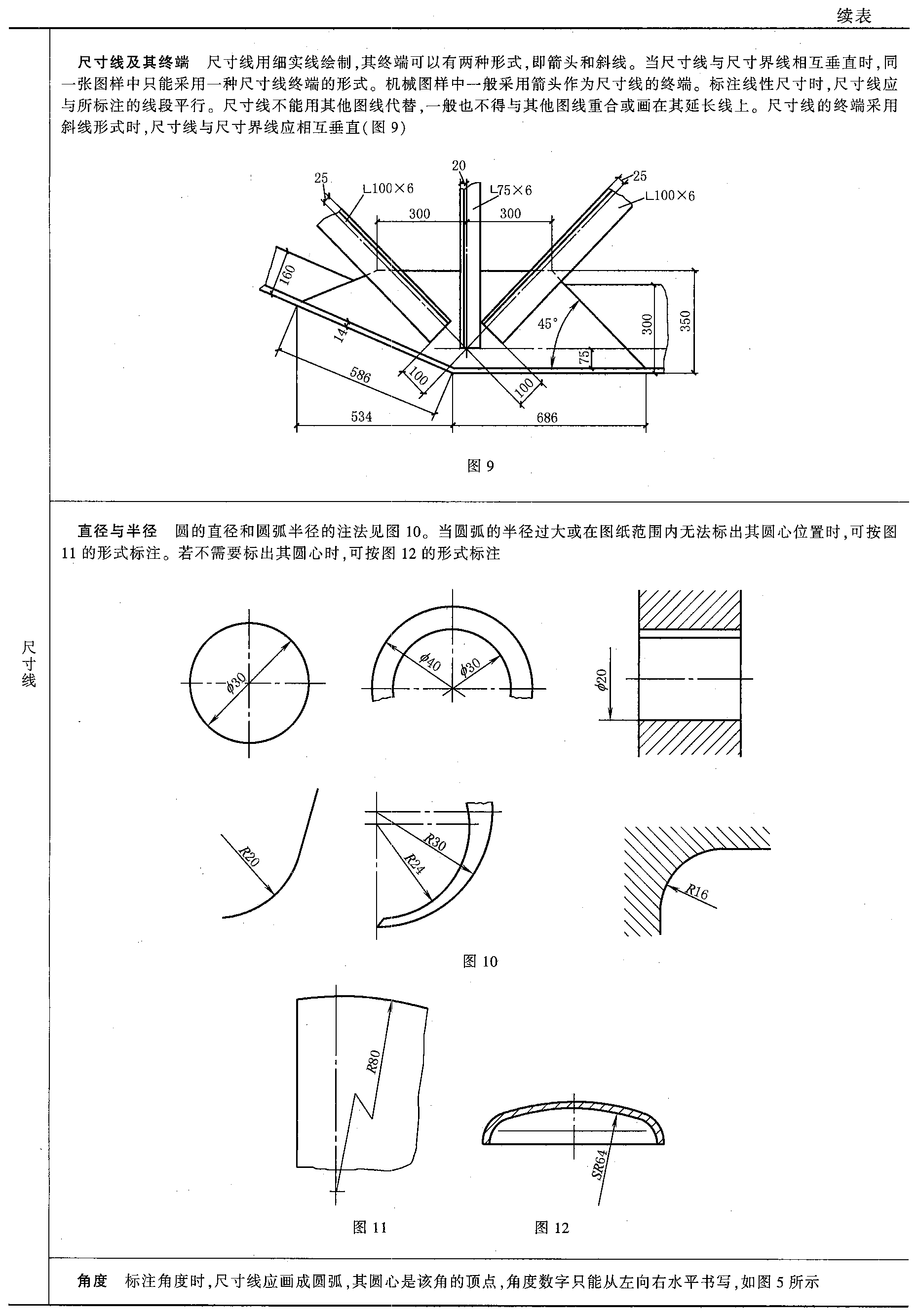

| 各类尺寸 | 规定 | 图例 | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 直径及半径尺寸的注法 | （1）直径尺寸的数字之前应加注符号"φ" |
 | ||||||||||||||||||||||||||
| （2）半径尺寸的数字之前应加注符号"R"，其尺寸线应通过圆弧的中心 |  | |||||||||||||||||||||||||||
| （3）半径尺寸应注在投影为圆弧的视图上 |
正确 错误 | |||||||||||||||||||||||||||
| （4）当圆弧半径过大，或在图纸范围内无法注出圆心位置时，可按图a的形式标注半径尺寸。图b是不需要标注圆心位置的注法 |
a) b) | |||||||||||||||||||||||||||

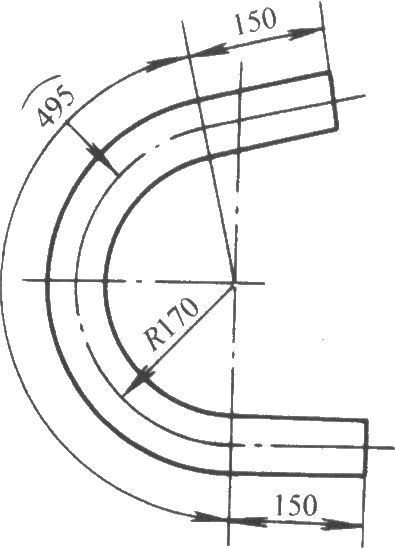

| 弦长及弧长尺寸的注法 | （1）弦长和弧长的尺寸界线应平行于该弦（或该弧）的垂直平分线当弧度较大时，可沿径向引出尺寸界线 |
 | ||||||||||||||||||||||||||
| （2）弦长的尺寸线为直线，弧长的尺寸线为圆弧 | ||||||||||||||||||||||||||||
| （3）弧长的尺寸数字上方，须用细实线画出符号"⌒" | ||||||||||||||||||||||||||||

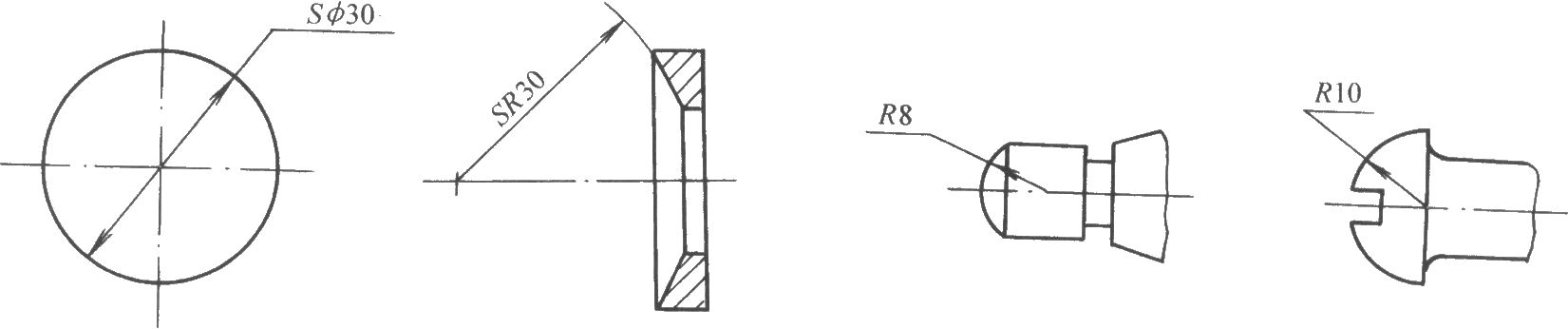

| 球面尺寸的注法 | 标注球面的直径和半径时，应在符号"φ"和"R"前再加注符号"S" 对于螺钉、铆钉的头部、轴（包括螺杆）及手柄的端部等，在不致引起误解时，可省略符号"S" |
 | ||||||||||||||||||||||||||
| 正方形结构尺寸的注法 | 对于正截面为正方形的结构，可在正方形边长尺寸之前加注符号"口"或以"边长×边长"的形式标注其尺寸 |
 | ||||||||||||||||||||||||||

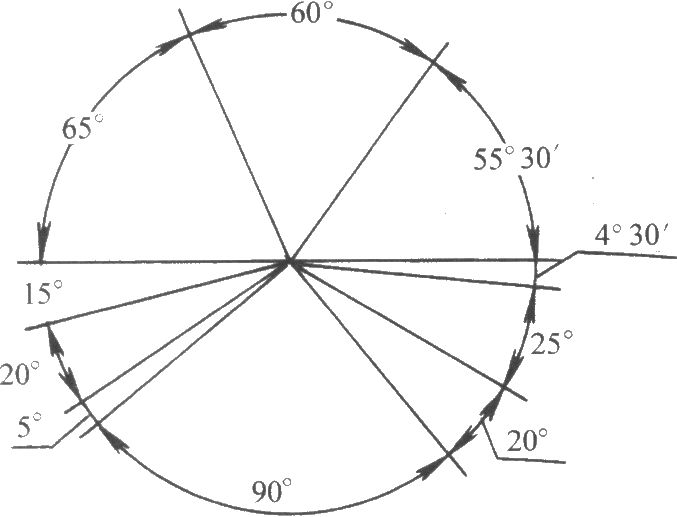

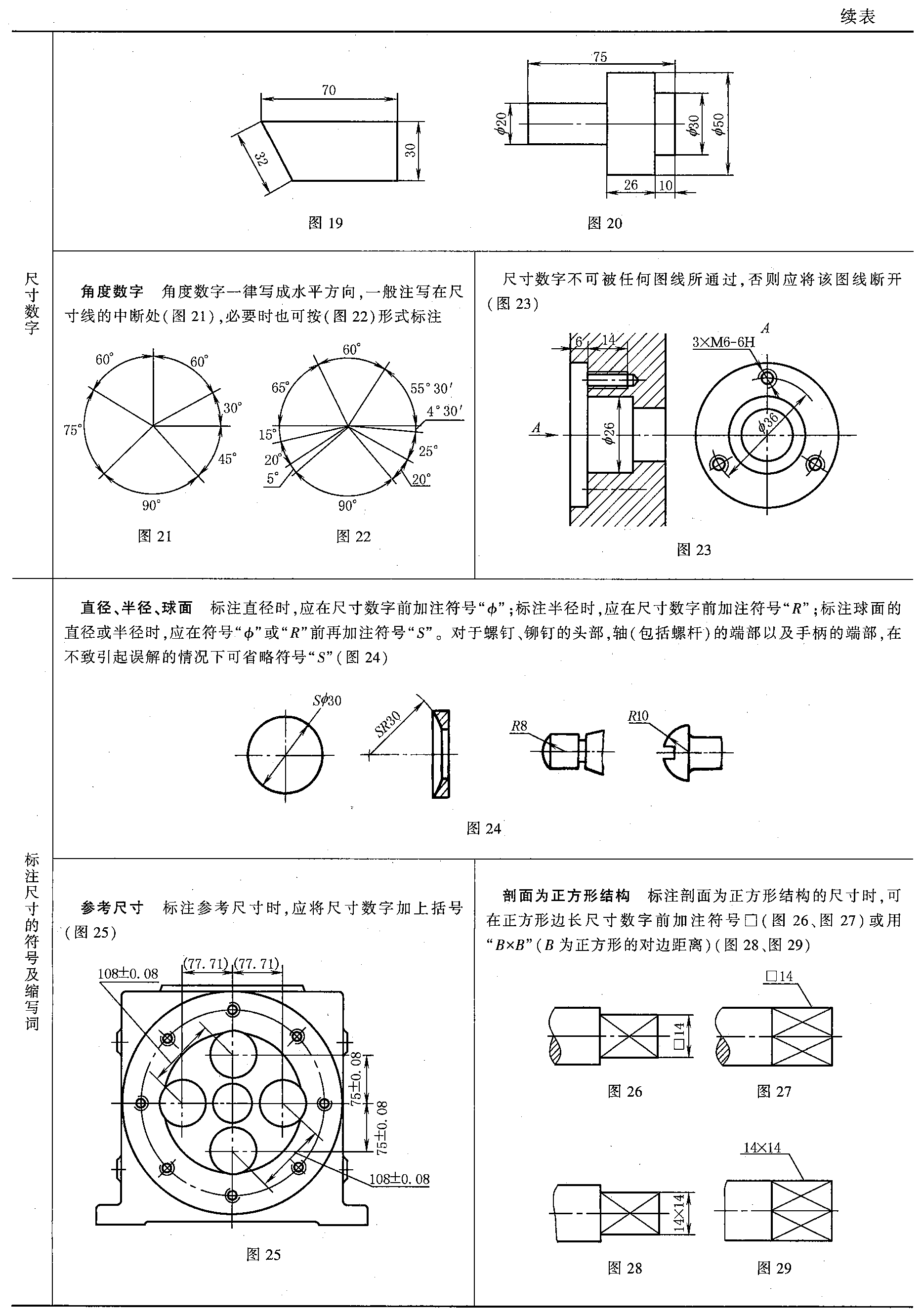

| 角度尺寸的注法 | （1）角度尺寸的尺寸界线应沿径向引出，尺寸线应画成圆弧，其圆心是该角的顶点，尺寸线的终端应画成箭头 |
 | ||||||||||||||||||||||||||
| （2）角度的数字一律写成水平方向，一般注写在尺寸线的中断处，必要时可按图中的形式标注 | ||||||||||||||||||||||||||||

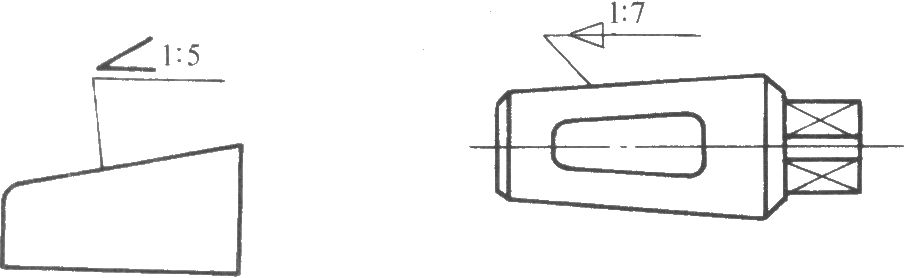

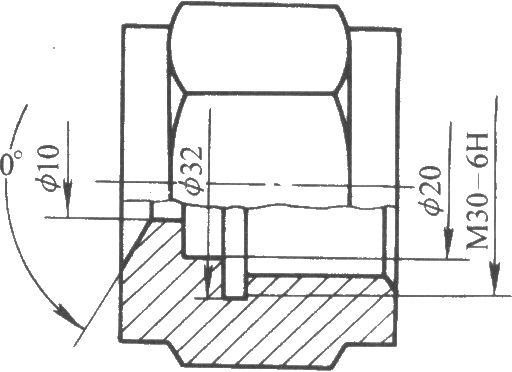

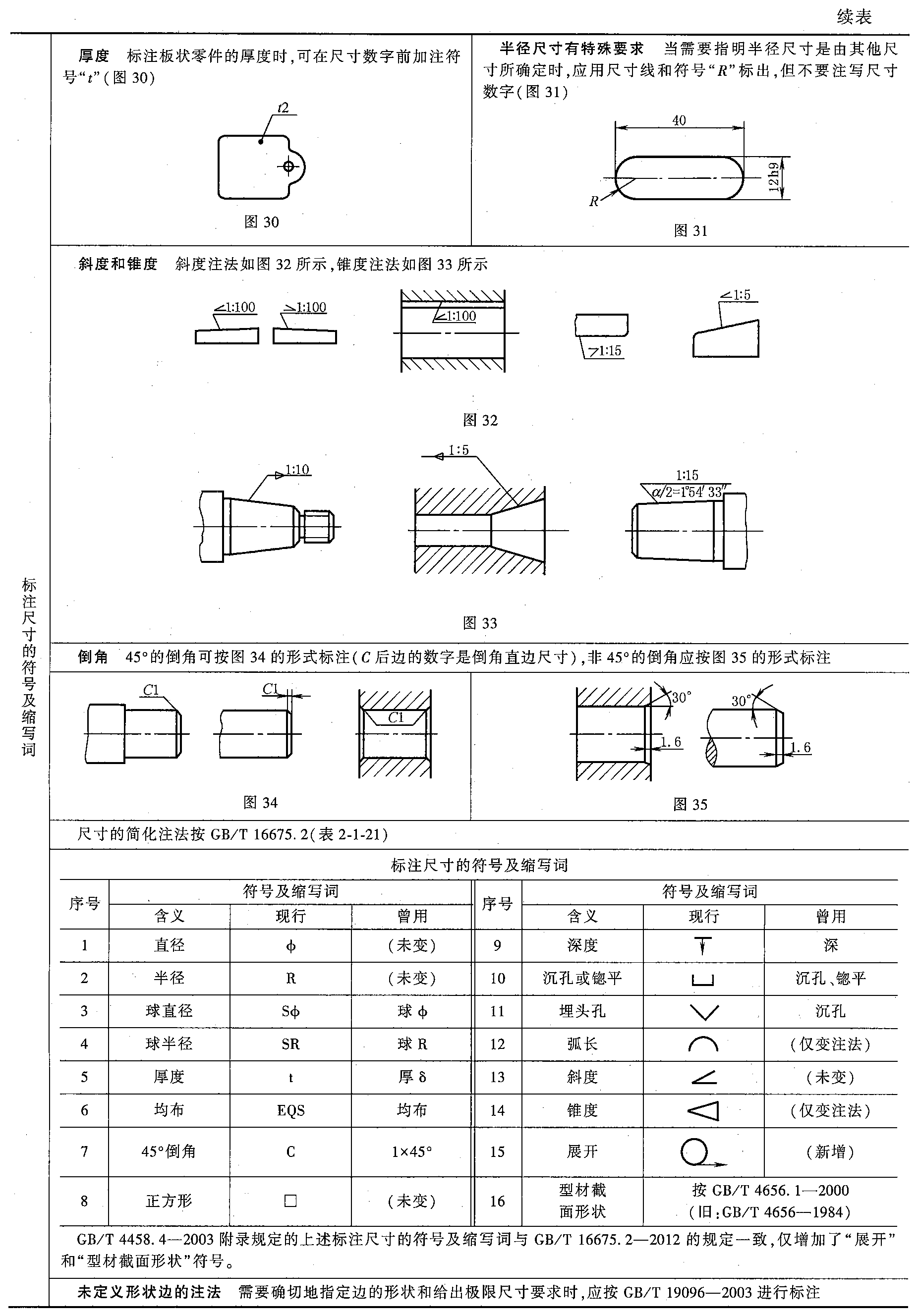

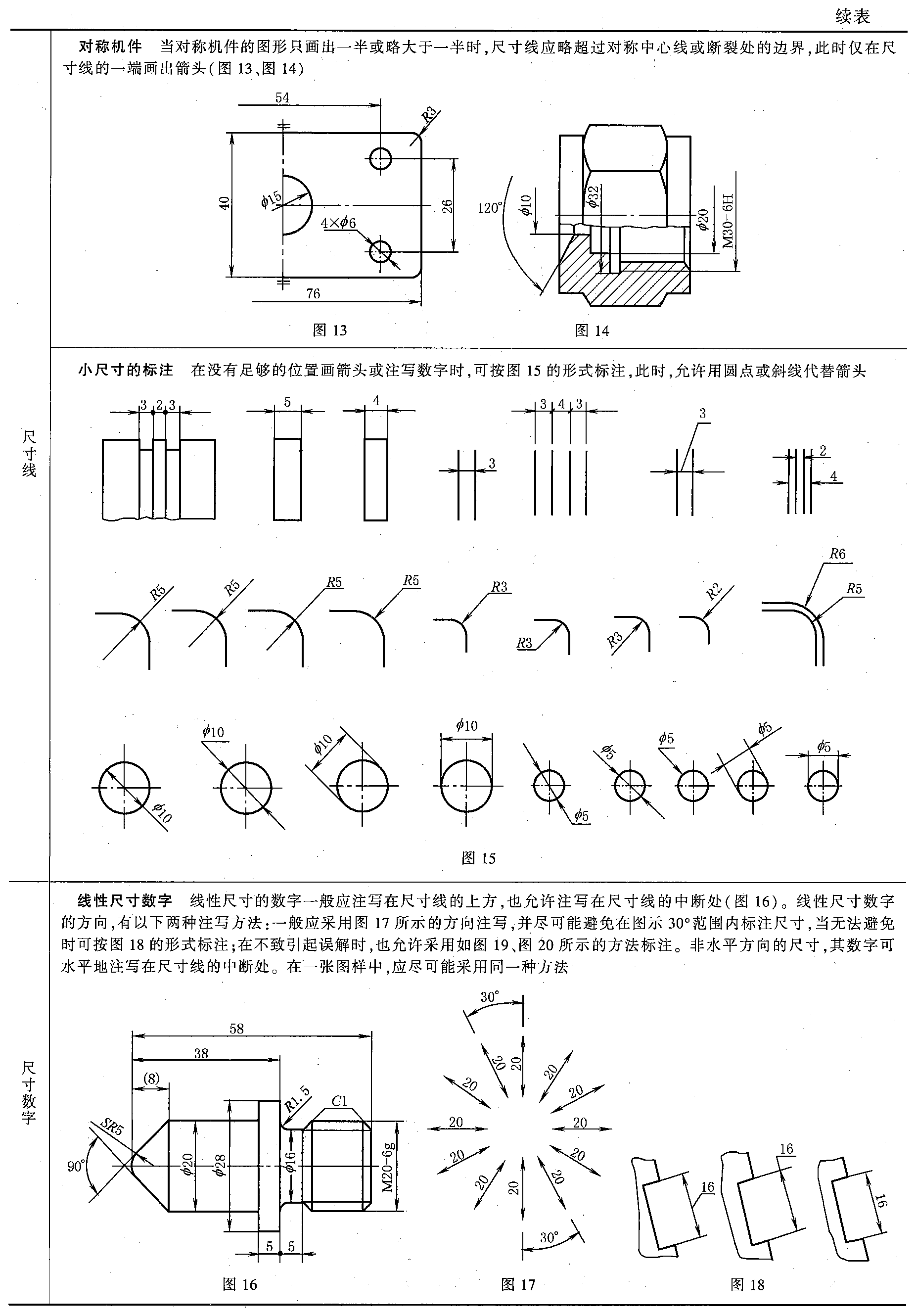

| 斜度及锥度的注法 | 右图是斜度及锥度的标注示例，符号的方向应与斜度、锥度方向一致 |  | ||||||||||||||||||||||||||
| 厚度尺寸的注法 | 对于板状零件，在不显示其厚度的图形上标注厚度尺寸时，应在尺寸数字之前加注符号"t" |
| ||||||||||||||||||||||||||
| 小部位尺寸的注法 | 在没有足够的位置画箭头或注写尺寸数字时，可按右图的形式标注尺寸 |
| ||||||||||||||||||||||||||
| 参考尺寸的注法 | 标注参考尺寸时，应将尺寸数字加上圆括号 |  | ||||||||||||||||||||||||||
| 对称结构尺寸的注法 | 当图形具有对称中心线时，可仅标注其中一边的结构尺寸，如图中的R64、12、R9、R 5等 |  | ||||||||||||||||||||||||||
| 曲线轮廓尺寸的注法 | 标注曲线轮廓上各点的尺寸时，可用尺寸线或其延长线作为尺寸界线 |
 | ||||||||||||||||||||||||||
| 断续的同一表面尺寸的注法 | 对于不连续的同一表面，可用细实线连接后标注一次尺寸，如图中的φ8 |  | ||||||||||||||||||||||||||

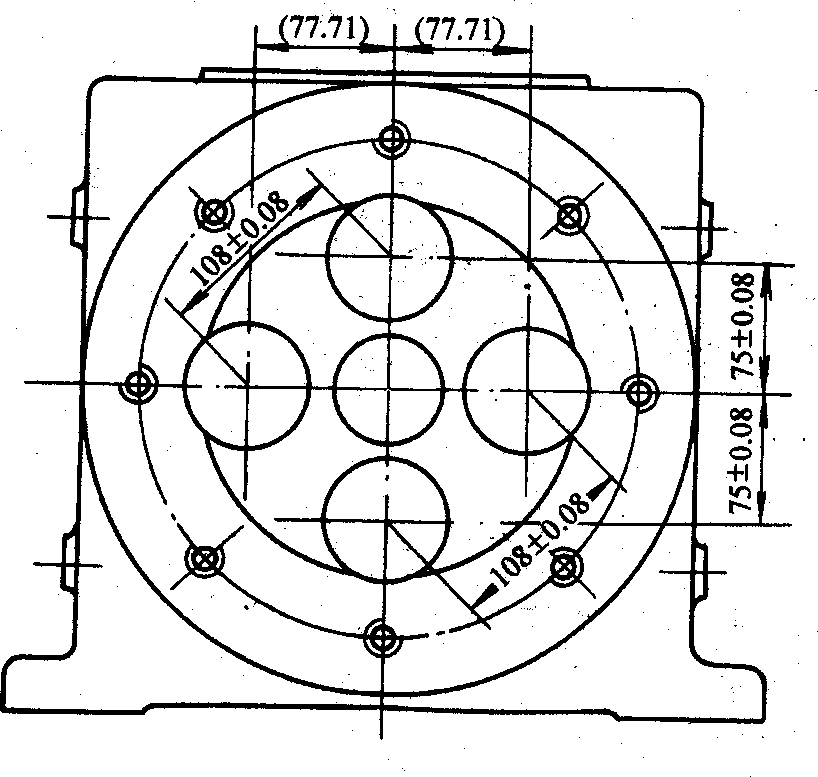

| 同一基准的尺寸注法 | 由同一基准出发的尺寸，可按照右图1的形式注出，也可用坐标的形式列表标注 |  图1
 图2 | ||||||||||||||||||||||||||

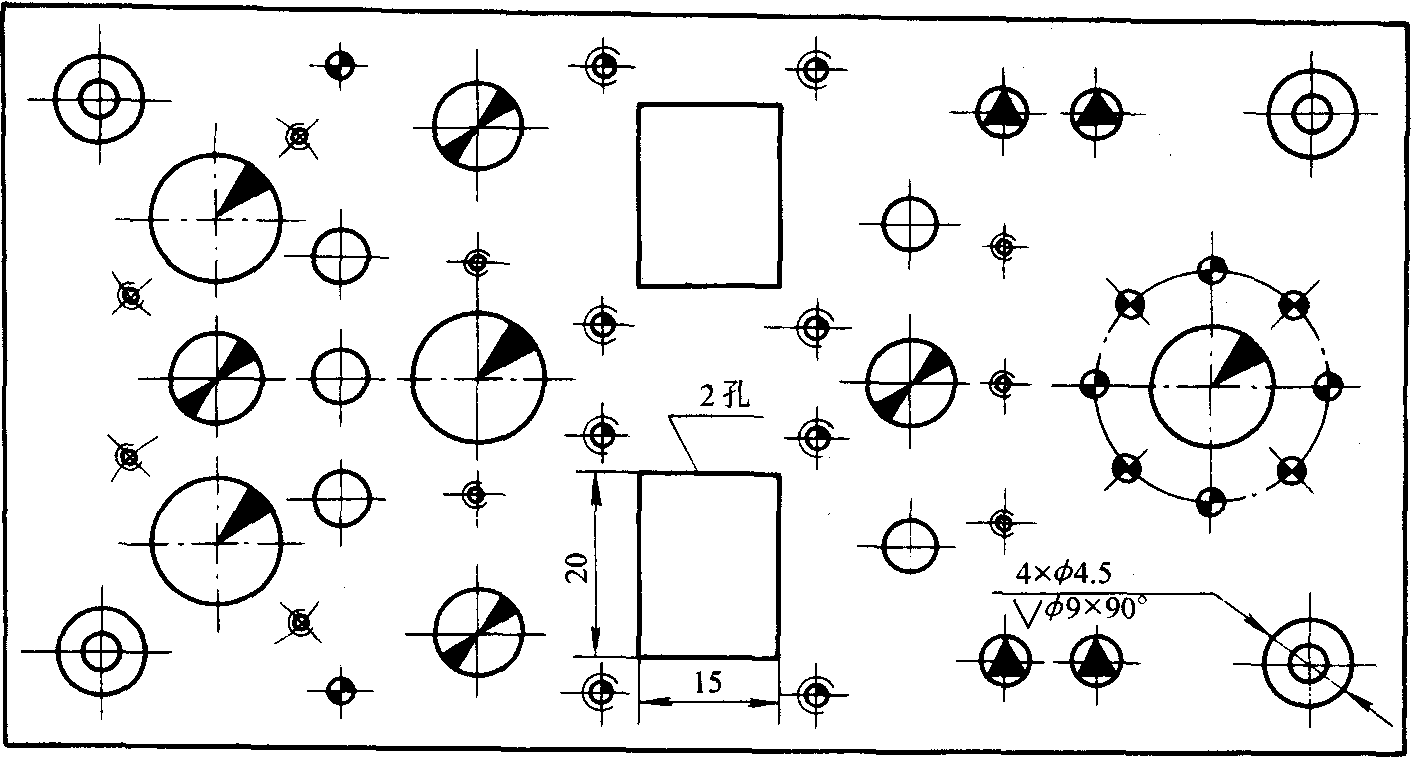

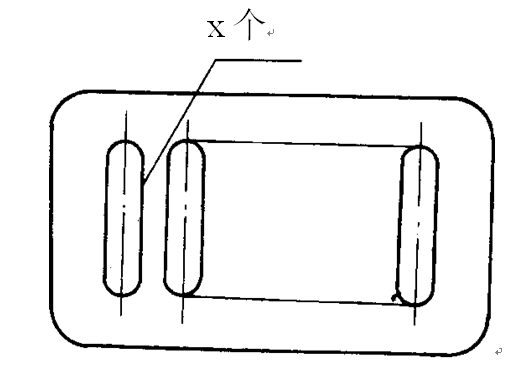

| 成组要素的尺寸注法 | 在同一图形中，对于尺寸相同的孔、槽等成组要素，可仅在一个要素上注出其尺寸和数量图中"EQS"表示"均布" |  |
 | |||||||||||||||||||||||||
| 大小不同之同类要素的尺寸注法 | 在同一图形中，尺寸数值不同而又重复的同类要素（如孔等），可采用标记（如涂色）或标注字母的方法标注其尺寸，也可用列表的形式表明其尺寸 |  | ||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||
| 形状相同而大小不同之零件的尺寸注法 | 对于形状相同而大小不同的零件，可用列表的形式表明其尺寸，如图中的机床垫铁 |
 | ||||||||||||||||||||||||||

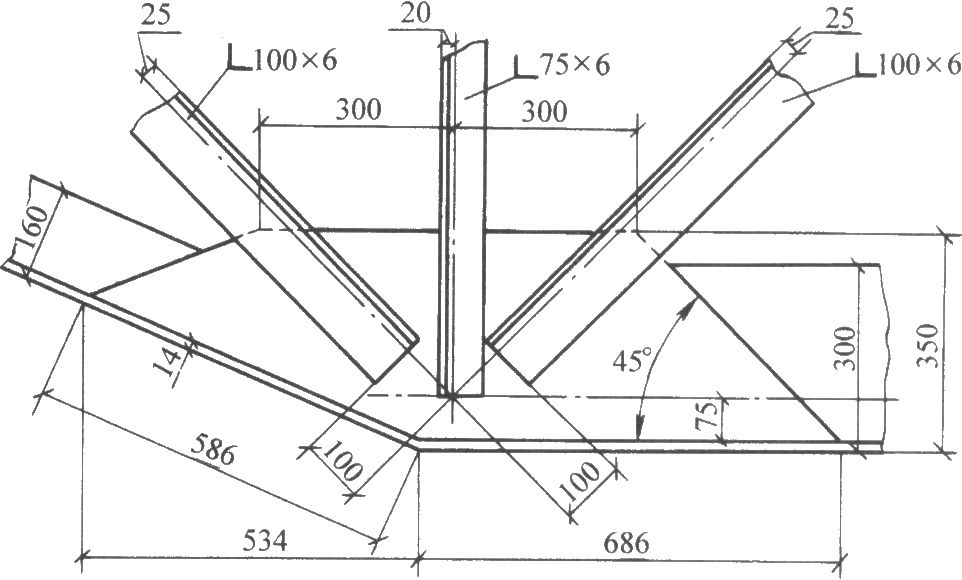

| 结合件的尺寸注法 | 对于结合件，可用双点划线画出与之结合的零件，注出其整体尺寸 |  | ||||||||||||||||||||||||||

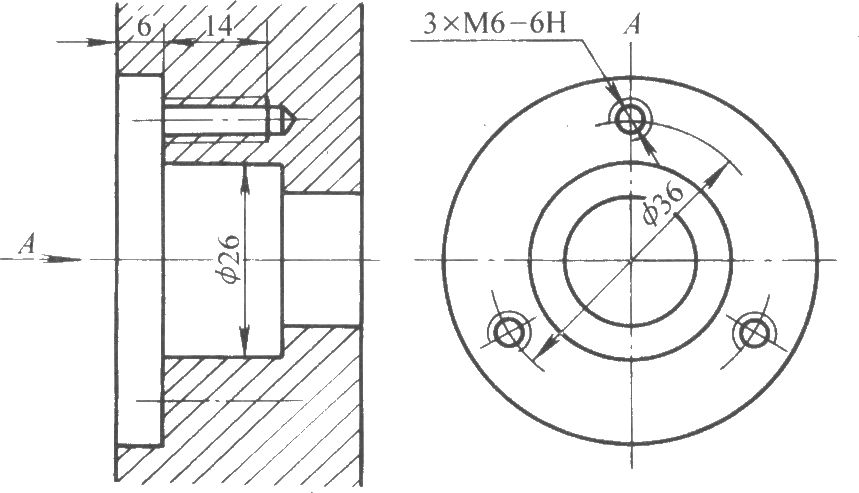

| 装配中待加工结构要素的尺寸注法 | 零件上在装配时进行加工的结构要素，其尺寸可用旁注法的形式注出 |  | ||||||||||||||||||||||||||
