环氧涂层导轨通用技术条件

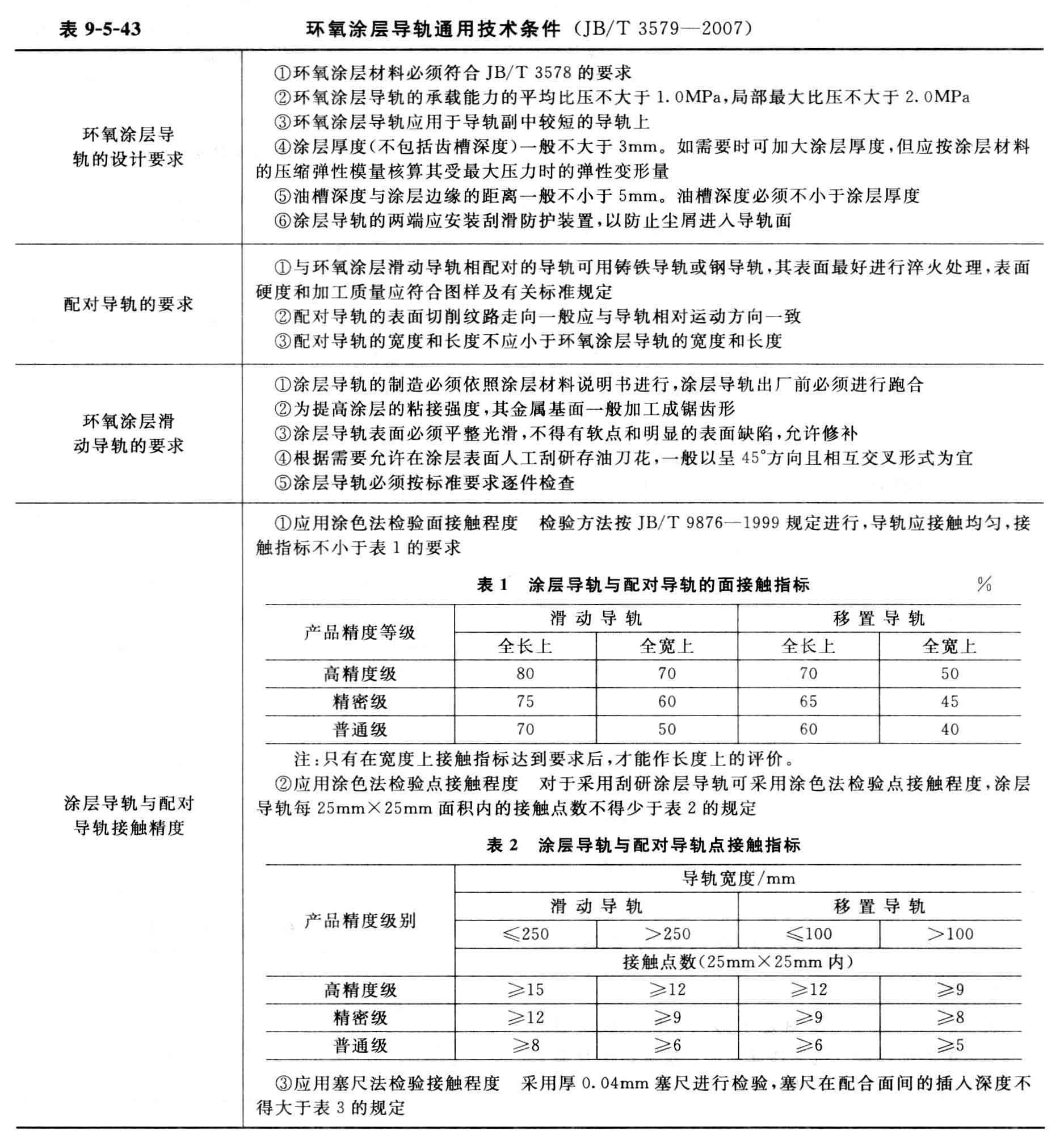

环氧涂层导轨通用技术条件(JB/T 3579-2007)
涂层导轨与配对导轨的面接触指标(%)(摘自JB/T 3579-1991)
注：只有在宽度上的接触指标达到要求时，才能作长度上的评价。
| 产品精度等级 | 滑动导轨 | 移置导轨 | ||
|---|---|---|---|---|
| 全长上 | 全宽上 | 全长上 | 全宽上 | |
| 高精度级 | 80 | 70 | 70 | 50 |
| 精密级 | 75 | 60 | 65 | 45 |
| 普通级 | 70 | 50 | 60 | 40 |
涂层导轨与配对导轨点接触指标(摘自JB/T 3579-1991)
| 产品精度级别 | 导轨宽度/mm | |||
|---|---|---|---|---|
| 滑动导轨 | 移置导轨 | |||
| ≤250 | ＞250 | ≤100 | ＞100 | |
| 接触点数(25mm×25mm内) | 接触点数(25mm×25mm内) | 接触点数(25mm×25mm内) | 接触点数(25mm×25mm内) | |
| 高精度级 | ≥15 | ≥12 | ≥12 | ≥9 |
| 精度级 | ≥12 | ≥9 | ≥9 | ≥8 |
| 普通级 | ≥8 | ≥6 | ≥6 | ≥5 |

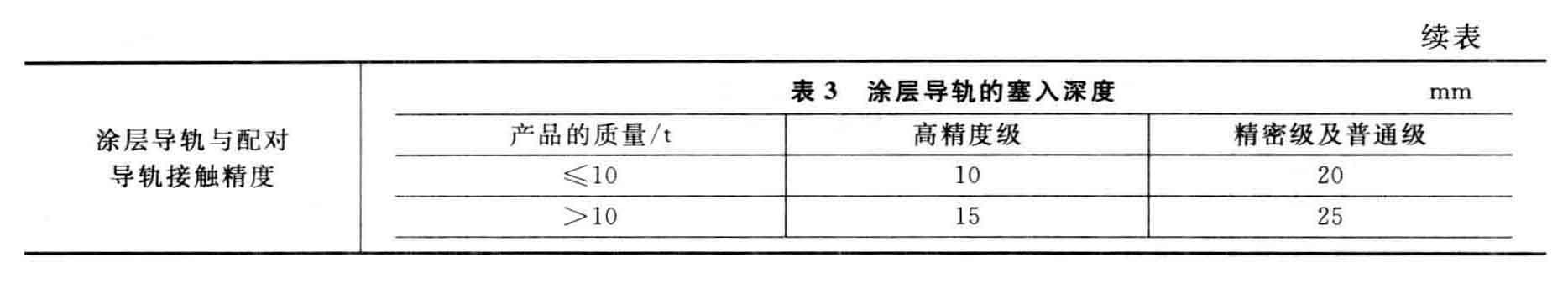

涂层导轨的塞入深度(摘自JB/T 3579-1991)
注：本表的单位是mm。
| 产品的质量t | 高精度 | 精密级及普通级 |
|---|---|---|
| ≤10 | 10 | 20 |
| ＞10 | 15 | 25 |
