填充氟塑软带导轨典型制造工艺
粘接填充氟塑软带的导轨尺寸
注：本表的单位是mm。
| 软带宽度B | 粘带槽宽度B1 | 粘带槽深t |
|---|---|---|
| 36 | 37.5 | 0.5 |
| 45 | 46.5 | 0.5 |
| 65 | 66.5 | 0.5 |
| 85 | 86.5 | 0.5 |
| 130 | 131.5 | 0.5 |
| 160 | 161.5 | 0.5 |

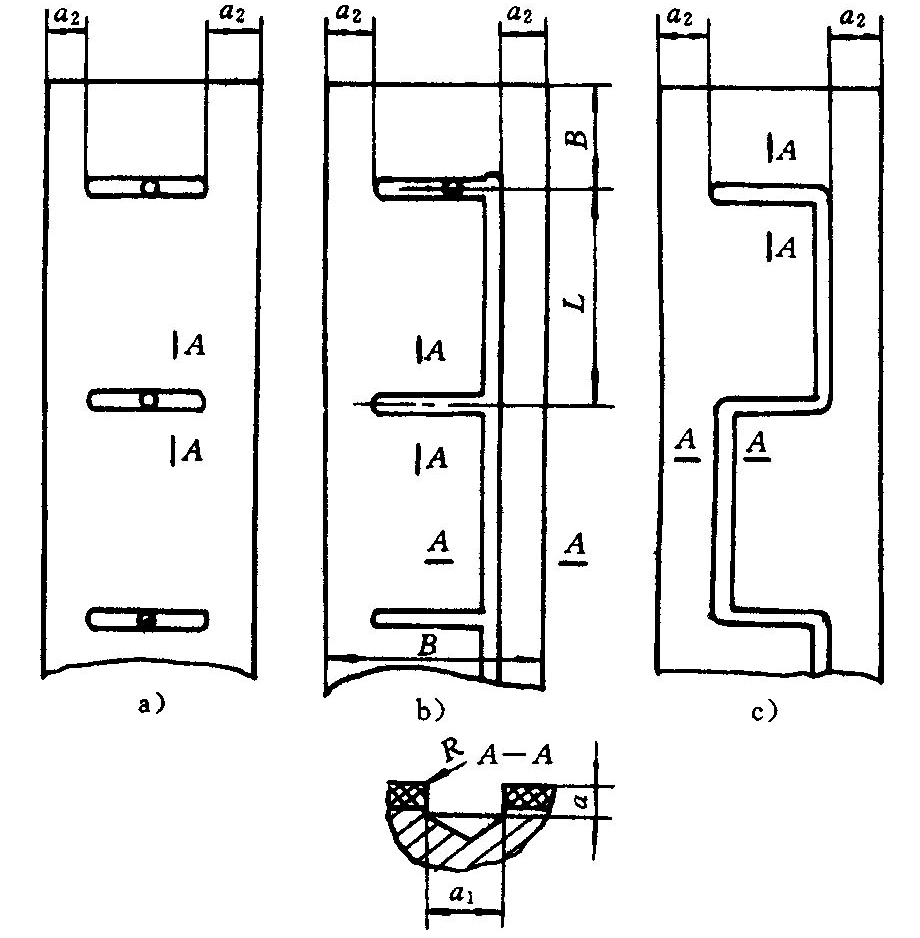

塑料导轨上油槽尺寸
注：1．垂直导轨可采用c型，从油槽上部注油。卧式导轨最好采用a或b型。
2．本表的单位是mm。
| B | a | a1 | a2 | R |
|---|---|---|---|---|
| ＞40～60 | 3 | 6 | 10 | 1 |
| ＞60～80 | 3 | 6 | 10 | 1 |
| ＞80～100 | 3 | 6 | 10～12 | 1.5 |
| ＞100～150 | 3 | 10 | 14～18 | 1.5 |
| ＞150～200 | 5 | 10 | 20～25 | 5 |
