软带导轨技术条件

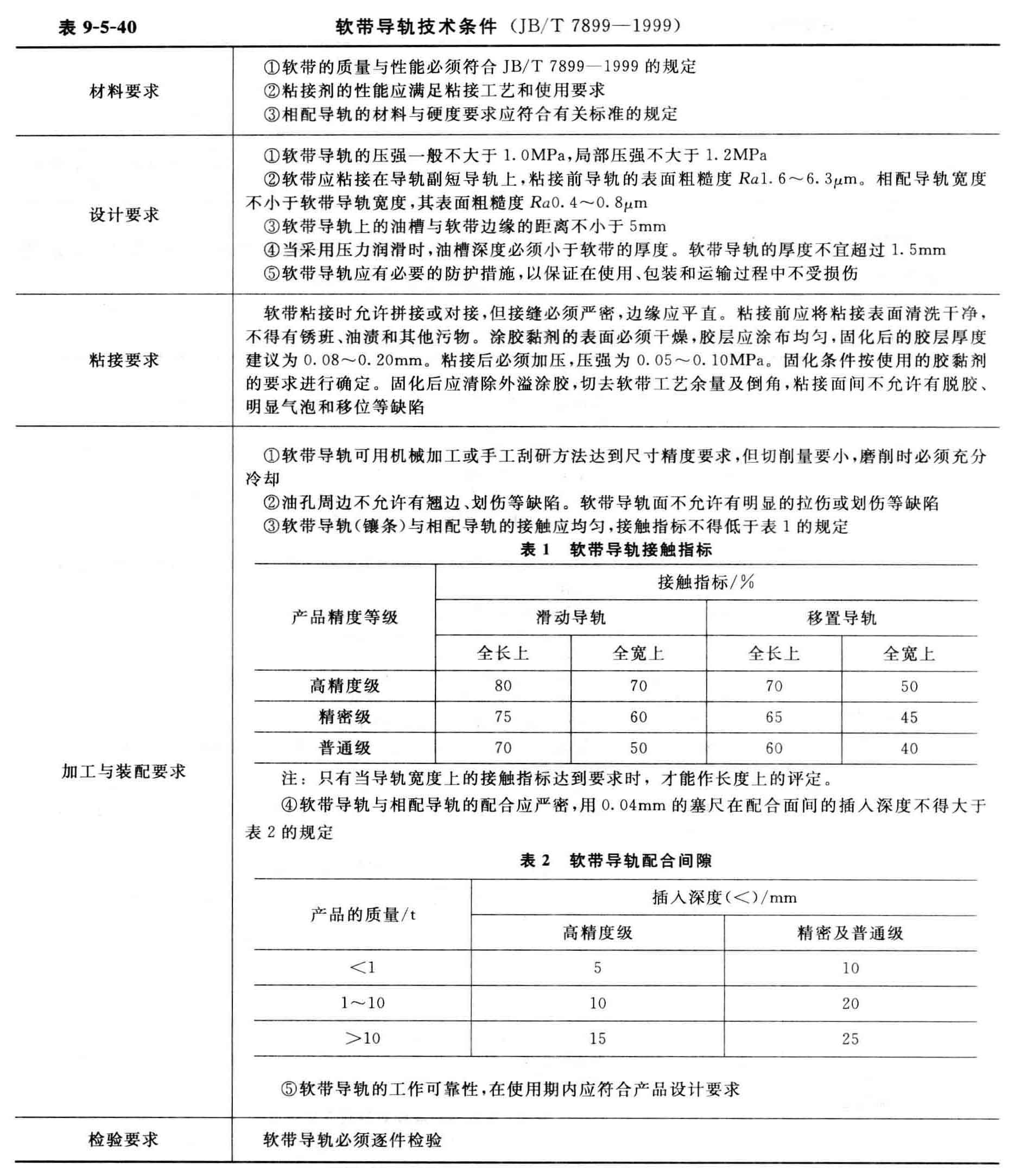

软带导轨技术条件(JB/T 7899-1999)
软带导轨接触指标(摘自JB/T 7899-1999)
注：只有当导轨宽度上的接触指标达到要求时，才能做长度上的评定。
| 产品精度等级 | 接触指标（%） | |||
|---|---|---|---|---|
| 滑动导轨 | 移置导轨 | |||
| 全长上 | 全宽上 | 全长上 | 全宽上 | |
| 高精度级 | 80 | 70 | 70 | 50 |
| 精密级 | 75 | 60 | 65 | 45 |
| 普通级 | 70 | 50 | 60 | 40 |
软带导轨配合间隙(摘自JB/T 7899-1999)
| 产品的重量/t | 插入深度/mm＜ | |
|---|---|---|
| 高精度级 | 精密及普通级 | |
| ＜1 | 5 | 10 |
| 1～10 | 10 | 20 |
| ＞10 | 15 | 25 |
