搓丝板
精度等级
|
精度等级 |
适用加工外螺纹精度 |
|---|---|
|
1级 |
4级、5级 |
|
2级 |
5级、6级 |
|
3级 |
6级、7级 |

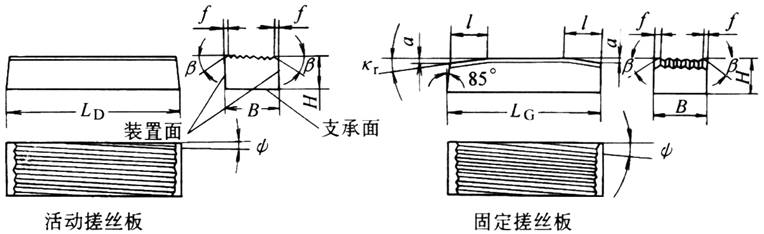

型式尺寸
|
型式尺寸 (mm) |
||||
|---|---|---|---|---|
|
|
||||
|
注：加工d≤ |
||||
|
LD |
LG |
H(参考) |
B |
适用范围 |
|
50 |
45 |
20 |
15 |
M1～M3 |
|
20 |
||||
|
55 |
22 |
22 |
M1.6～M3 |
|
|
60 |
55 |
25 |
20 |
M1.4～M3 |
|
25 |
||||
|
65 |
28 |
30 |
M1.6～M3 |
|
|
70 |
65 |
25 |
20 |
M1.6～M4 |
|
25 |
||||
|
30 |
||||
|
40 |
||||
|
80 |
70 |
28 |
30 |
M1.6～M5 |
|
85 |
78 |
25 |
20 |
M2.5～M5 |
|
25 |
||||
|
30 |
||||
|
40 |
||||
|
50 |
||||
|
125 |
110 |
40 |
M3～M8 |
|
|
50 |
||||
|
60 |
||||
|
170 |
150 |
30 |
50 |
M5～M10 |
|
60 |
||||
|
70 |
||||
|
40 |
80 |
|||
|
210 |
190 |
40 |
55 |
M5～M14 |
|
80 |
||||
|
220 |
200 |
50 |
M8～M14 |
|
|
60 |
||||
|
70 |
||||
|
250 |
230 |
45 |
60 |
M12～M16 |
|
70 |
||||
|
80 |
||||
|
310 |
285 |
50 |
70 |
M16～M22 |
|
80 |
||||
|
105 |
||||
|
400 |
375 |
80 |
M20～M24 |
|
|
100 |
||||
粗牙普通螺纹用搓丝板
|
粗牙普通螺纹用搓丝板 (mm) |
|||||||
|---|---|---|---|---|---|---|---|
|
|
|||||||
|
被加工螺纹 公称直径d |
螺距P |
l |
α |
ψ |
κr |
f |
β |
|
1 |
0.25 |
6.1 |
0.16 |
5°44¢ |
1°30¢ |
0.11 |
25° |
|
1.1 |
0.15 |
5°05¢ |
|||||
|
1.2 |
4°35¢ |
||||||
|
1.4 |
0.30 |
7.3 |
0.19 |
4°43¢ |
0.50 |
||
|
1.6 |
0.35 |
8.4 |
0.22 |
4°49¢ |
|||
|
1.8 |
4°11¢ |
||||||
|
2 |
0.40 |
9.9 |
0.26 |
4°19¢ |
0.60 |
||
|
2.2 |
0.45 |
11.0 |
0.29 |
4°25¢ |
0.70 |
||
|
2.5 |
3°48¢ |
||||||
|
3 |
0.50 |
12.2 |
0.32 |
3°29¢ |
0.80 |
||
|
3.5 |
0.60 |
16.0 |
0.42 |
3°35¢ |
0.9 |
||
|
4 |
0.70 |
18.7 |
0.49 |
3°40¢ |
1.0 |
||
|
4.5 |
0.75 |
20.2 |
0.53 |
3°28¢ |
|||
|
5 |
0.80 |
21.4 |
0.56 |
3°18¢ |
1.2 |
||
|
6 |
1.00 |
26.7 |
0.70 |
3°27¢ |
1.5 |
||
|
8 |
1.25 |
33.6 |
0.88 |
3°12¢ |
2.00 |
||
|
10 |
1.50 |
40.1 |
1.05 |
3°04¢ |
2.50 |
||
|
12 |
1.75 |
47.0 |
1.23 |
2°58¢ |
2.70 |
||
|
14 |
2.00 |
53.5 |
1.40 |
2°54¢ |
3.00 |
||
|
16 |
2°30¢ |
||||||
|
18 |
2.50 |
76.4 |
2.00 |
2°48¢ |
4.00 |
||
|
20 |
2°30¢ |
||||||
|
22 |
2°15¢ |
||||||
|
24 |
3.00 |
91.7 |
2.40 |
2°30¢ |
4.50 |
||
细牙普通螺纹用搓丝板
|
细牙普通螺纹用搓丝板 (mm) |
|||||||
|---|---|---|---|---|---|---|---|
|
|
|||||||
|
被加工螺纹 公称直径d |
螺距P |
l |
α |
ψ |
κr |
f |
β |
|
1 |
0.20 |
5.0 |
0.13 |
4°23¢ |
1°30¢ |
0.3 |
45° |
|
1.1 |
3°55¢ |
||||||
|
1.2 |
3°32¢ |
||||||
|
1.4 |
2°58¢ |
||||||
|
1.6 |
2°33¢ |
||||||
|
1.8 |
2°14¢ |
||||||
|
2 |
0.25 |
6.1 |
0.16 |
2°33¢ |
0.4 |
||
|
2.2 |
2°17¢ |
||||||
|
2.5 |
0.35 |
8.4 |
0.22 |
2°52¢ |
0.5 |
||
|
3 |
2°21¢ |
||||||
|
3.5 |
1°59¢ |
||||||
|
4 |
0.5 |
13.4 |
0.35 |
2°31¢ |
0.8 |
||
|
5 |
1°58¢ |
||||||
|
6 |
0.75 |
20.3 |
0.53 |
2°31¢ |
1.2 |
||
|
8 |
1.00 |
26.7 |
0.70 |
2°30¢ |
1.5 |
||
|
10 |
1°58¢ |
||||||
|
12 |
1.25 |
33.6 |
0.88 |
2°03¢ |
2.0 |
25° |
|
|
1.50 |
40.1 |
1.05 |
2°30¢ |
2.4 |
|||
|
14 |
2°07¢ |
||||||
|
16 |
1°50¢ |
||||||
|
18 |
1°37¢ |
||||||
|
20 |
1°27¢ |
||||||
|
22 |
1°18¢ |
||||||
|
24 |
2.00 |
53.5 |
1.40 |
1°37¢ |
3.0 |
||
