螺旋槽丝锥
螺旋槽丝锥
|

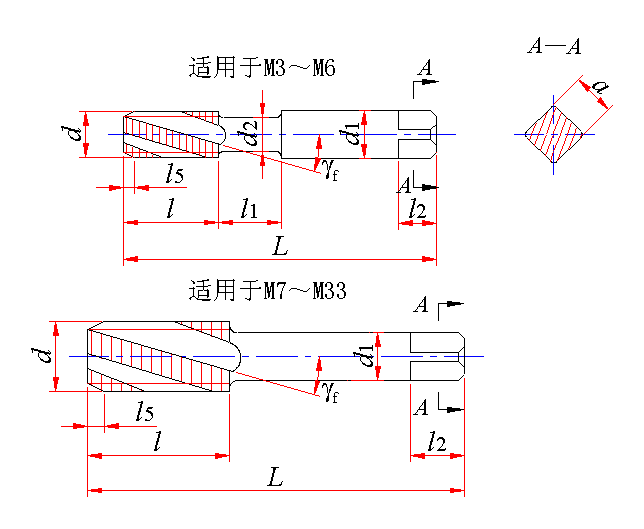

螺旋槽丝锥 (摘自GB/T 3506—1993) (mm) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||
|
代号 |
公称直径 d |
d1 |
d2 min |
螺距P |
L |
l |
l1 |
l2 |
a |
|
M3 |
3.0 |
3.15 |
2.12 |
0.50 |
48 |
11 |
7 |
5 |
2.50 |
|
M3.5 |
3.5 |
3.55 |
2.50 |
(0.60) |
50 |
13 |
2.80 |
||
|
M4 |
4.0 |
4.00 |
2.80 |
0.70 |
53 |
8 |
6 |
3.15 |
|
|
M4.5 |
4.5 |
4.50 |
3.15 |
(0.75) |
3.55 |
||||
|
M5 |
5.0 |
5.00 |
3.55 |
0.80 |
58 |
16 |
9 |
7 |
4.00 |
|
M6 |
6.0 |
6.30 |
4.50 |
1.00 |
66 |
19 |
11 |
8 |
5.00 |
|
M7 |
(7) |
5.6 |
— |
1.00 |
66 |
19 |
— |
7 |
4.5 |
|
M8 |
8 |
6.3 |
1.25 |
72 |
22 |
8 |
5.0 |
||
|
M9 |
(9) |
7.1 |
5.6 |
||||||
|
M10 |
10 |
8.0 |
1.50 |
80 |
24 |
9 |
6.3 |
||
|
M11 |
(11) |
85 |
25 |
||||||
|
M12 |
12 |
9.0 |
1.75 |
89 |
29 |
10 |
7.1 |
||
|
M14 |
14 |
11.2 |
2.00 |
95 |
30 |
12 |
9.0 |
||
|
M16 |
16 |
12.5 |
102 |
32 |
13 |
10.0 |
|||
|
M18 |
18 |
14.0 |
2.50 |
112 |
37 |
14 |
11.2 |
||
|
M20 |
20 |
||||||||
|
M22 |
22 |
16.0 |
118 |
38 |
16 |
12.5 |
|||
|
M24 |
24 |
18.0 |
3.00 |
130 |
45 |
18 |
14.0 |
||
|
M27 |
27 |
20.0 |
135 |
20 |
16.0 |
||||
|
M3×0.35 |
3.0 |
3.15 |
2.12 |
0.35 |
48 |
11 |
7 |
5 |
2.50 |
|
M3.5×0.35 |
3.5 |
3.55 |
2.50 |
50 |
13 |
2.80 |
|||
|
M4×0.5 |
4.0 |
4.00 |
2.80 |
0.50 |
53 |
13 |
8 |
6 |
3.15 |
|
M4.5×0.5 |
4.5 |
4.5 |
3.15 |
0.50 |
53 |
13 |
8 |
3.55 |
|
|
M5×0.5 |
5.0 |
5.0 |
3.55 |
58 |
16 |
9 |
7 |
4.00 |
|
|
M5.5×0.5 |
(5.5) |
5.6 |
4.00 |
62 |
17 |
4.50 |
|||
|
M6×0.75 |
6.0 |
6.3 |
4.50 |
0.75 |
66 |
19 |
11 |
8 |
5.00 |
|
M7×0.75 |
(7.0) |
5.6 |
— |
— |
7 |
4.50 |
|||
|
M8×1 |
8.0 |
6.3 |
1.00 |
69 |
19 |
8 |
5.00 |
||
|
M9×1 |
(9.0) |
7.1 |
— |
8 |
5.60 |
||||
|
M10×1 |
10.0 |
8.0 |
76 |
20 |
9 |
6.30 |
|||
|
M10×1.25 |
1.25 |
||||||||
|
M12×1.25 |
12.0 |
9.0 |
84 |
24 |
10 |
7.10 |
|||
|
M12×1.5 |
1.50 |
89 |
29 |
||||||
|
M14×1.25 |
14.0 |
11.2 |
1.25 |
90 |
25 |
12 |
9.00 |
||
|
M14×1.5 |
1.50 |
95 |
30 |
||||||
|
M15×1.5 |
(15.0) |
||||||||
|
M16×1.5 |
16.0 |
12.5 |
1.50 |
102 |
32 |
13 |
10.00 |
||
|
M17×1.5 |
(17.0) |
||||||||
|
M18×1.5 |
18.0 |
14.0 |
104(108) |
29(33) |
14 |
11.20 |
|||
|
M18×2 |
2.00 |
112(108) |
37(33) |
||||||
|
M20×1.5 |
20.0 |
1.50 |
104(108) |
29(33) |
|||||
|
M20×2 |
2.00 |
112(108) |
37(33) |
||||||
|
M22×1.5 |
22.0 |
16.0 |
1.50 |
113(115) |
33(35) |
16 |
12.50 |
||
|
M22×2 |
2.00 |
118(115) |
38(35) |
||||||
|
M24×1.5 |
24 |
18 |
|
1.50 |
120 |
35 |
|
18 |
14 |
|
M24×2 |
2.00 |
||||||||
|
M25×1.5 |
(25) |
1.50 |
|||||||
|
M25×2 |
2.00 |
||||||||
|
M27×1.5 |
27 |
20 |
— |
1.50 |
127 |
37 |
— |
20 |
16 |
|
M27×2 |
2.00 |
||||||||
|
M28×1.5 |
(28) |
1.50 |
|||||||
|
M28×2 |
2.00 |
||||||||
|
M30×1.5 |
30 |
20 |
— |
1.50 |
127 |
37 |
— |
20 |
16 |
|
M30×2 |
2.00 |
||||||||
|
M30×3 |
(3.00) |
138 |
48 |
||||||
|
M32×1.5 |
(32) |
22.4 |
1.50 |
137 |
37 |
22 |
18 |
||
|
M32×2 |
2.00 |
||||||||
|
M33×1.5 |
33 |
1.50 |
|||||||
|
M33×2 |
2.00 |
||||||||
|
M33×3 |
3.00 |
151 |
51 |
||||||
