长柄螺母丝锥
长柄螺母丝锥
|

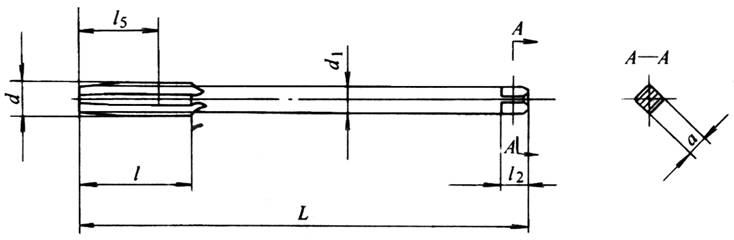

长柄螺母丝锥 (摘自GB/T 3466—1983) (mm) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||
|
代号 |
公称直径 d |
螺距P |
L |
l |
l5 |
d1 |
方头 |
||
|
Ⅰ型 |
Ⅱ型 |
a |
l2 |
||||||
|
M3 |
3.0 |
0.50 |
90 |
120 |
15 |
10 |
2.24 |
1.80 |
4 |
|
M3.5 |
3.5 |
(0.60) |
18 |
12 |
2.50 |
2.00 |
|||
|
M4 |
4.0 |
0.70 |
100 |
140 |
21 |
14 |
3.15 |
2.50 |
5 |
|
M5 |
5.0 |
0.80 |
110 |
160 |
24 |
16 |
4.00 |
3.15 |
6 |
|
M6 |
6.0 |
1.00 |
120 |
180 |
30 |
20 |
4.50 |
3.55 |
|
|
M8 |
8.0 |
1.25 |
140 |
200 |
36 |
25 |
6.30 |
5.00 |
8 |
|
M10 |
10.0 |
1.50 |
160 |
220 |
40 |
28 |
8.00 |
6.30 |
9 |
|
M12 |
12.0 |
1.75 |
180 |
250 |
45 |
32 |
9.00 |
7.10 |
10 |
|
M14 |
14.0 |
2.00 |
190 |
50 |
36 |
11.20 |
9.00 |
12 |
|
|
M16 |
16.0 |
200 |
280 |
12.50 |
10.00 |
13 |
|||
|
M18 |
18.0 |
2.50 |
60 |
45 |
14.00 |
11.20 |
14 |
||
|
M20 |
20.0 |
220 |
320 |
||||||
|
M22 |
22.0 |
16.00 |
12.50 |
16 |
|||||
|
M24 |
24.0 |
3.00 |
250 |
340 |
72 |
54 |
18.00 |
14.00 |
18 |
|
M27 |
27.0 |
20.00 |
16.00 |
20 |
|||||
|
M30 |
30.0 |
3.50 |
280 |
340 |
84 |
63 |
|||
|
M33 |
33.0 |
22.40 |
18.00 |
22 |
|||||
|
M3×0.35 |
3 |
0.35 |
90 |
120 |
11 |
7 |
2.24 |
1.80 |
4 |
|
M3.5×0.35 |
3.5 |
2.50 |
2.00 |
||||||
|
M4×0.5 |
4 |
0.50 |
100 |
140 |
15 |
10 |
3.15 |
2.50 |
5 |
|
M5×0.5 |
5 |
110 |
160 |
4.00 |
3.15 |
6 |
|||
|
M6×0.75 |
6 |
0.75 |
120 |
180 |
22 |
15 |
4.50 |
3.55 |
|
|
M8×1 |
8 |
1.00 |
140 |
200 |
30 |
20 |
6.30 |
5.00 |
8 |
|
M8×0.75 |
0.75 |
22 |
15 |
||||||
|
M10×1.25 |
10 |
1.25 |
160 |
220 |
36 |
25 |
8.00 |
6.30 |
9 |
|
M10×1 |
1.00 |
30 |
20 |
||||||
|
M10×0.75 |
0.75 |
22 |
15 |
||||||
|
M12×1.5 |
12 |
1.50 |
180 |
250 |
40 |
28 |
9.00 |
7.10 |
10 |
|
M12×1.25 |
1.25 |
36 |
25 |
||||||
|
M12×1 |
1.00 |
30 |
20 |
||||||
|
M14×1.5 |
14 |
1.50 |
40 |
28 |
11.20 |
9.00 |
12 |
||
|
M14×1 |
1.00 |
30 |
20 |
||||||
|
M16×1.5 |
16 |
1.50 |
200 |
280 |
40 |
28 |
12.50 |
10.00 |
13 |
|
M16×1 |
1.00 |
30 |
20 |
||||||
|
M18×2 |
18 |
2.00 |
50 |
36 |
14.00 |
11.20 |
14 |
||
|
M18×1.5 |
1.50 |
40 |
28 |
||||||
|
M18×1 |
1.60 |
30 |
20 |
||||||
|
M20×2 |
20 |
2.00 |
220 |
320 |
50 |
36 |
|||
|
M20×1.5 |
1.50 |
40 |
28 |
||||||
|
M20×1 |
1.00 |
30 |
20 |
||||||
|
M22×2 |
22 |
2.00 |
50 |
36 |
16.00 |
12.50 |
16 |
||
|
M22×1.5 |
1.50 |
40 |
28 |
||||||
|
M22×1 |
1.00 |
30 |
20 |
||||||
|
M24×2 |
24 |
2.00 |
250 |
340 |
50 |
36 |
18.00 |
14.00 |
18 |
|
M24×1.5 |
1.50 |
40 |
28 |
||||||
|
M24×1 |
1.00 |
30 |
20 |
||||||
|
M27×2 |
27 |
2.00 |
50 |
36 |
20.00 |
16.00 |
20 |
||
|
M27×1.5 |
1.50 |
40 |
28 |
||||||
|
M27×1 |
1.00 |
30 |
20 |
||||||
|
M30×2 |
30 |
2.0 |
280 |
340 |
50 |
36 |
20.0 |
16.0 |
20 |
|
M30×1.5 |
1.5 |
40 |
28 |
||||||
|
M30×1 |
1.0 |
30 |
20 |
||||||
|
M33×2 |
33 |
2.0 |
55 |
40 |
22.4 |
18.0 |
22 |
||
|
M33×1.5 |
1.5 |
45 |
30 |
||||||
|
M36×3 |
36 |
3.0 |
80 |
60 |
25.0 |
20.0 |
24 |
||
|
M36×2 |
2.0 |
55 |
40 |
||||||
|
M36×1.5 |
1.5 |
45 |
30 |
||||||
|
M39×3 |
39 |
3.0 |
80 |
60 |
28.0 |
22.4 |
26 |
||
|
M39×2 |
2.0 |
55 |
40 |
||||||
|
M39×1.5 |
1.5 |
45 |
30 |
||||||
|
M42×3 |
42 |
3.0 |
80 |
60 |
|||||
|
M42×2 |
2.0 |
55 |
40 |
||||||
|
M42×1.5 |
1.5 |
45 |
30 |
||||||
|
M45×3 |
45 |
3.0 |
80 |
60 |
31.5 |
25.0 |
28 |
||
|
M45×2 |
2.0 |
55 |
40 |
||||||
|
M45×1.5 |
1.5 |
45 |
30 |
||||||
|
M48×3 |
48 |
3.0 |
80 |
60 |
|||||
|
M48×2 |
2.0 |
55 |
40 |
||||||
|
M48×1.5 |
1.5 |
45 |
30 |
||||||
|
M52×3 |
52 |
3.0 |
80 |
60 |
35.5 |
28.0 |
31 |
||
|
M52×2 |
2.0 |
55 |
40 |
||||||
|
M52×1.5 |
1.5 |
45 |
30 |
||||||
