滚丝轮

螺纹加工工具分页导航

本页导航 广告链接

滚丝轮

精度等级

精度等级	适用加工外螺纹精度
1级	4级、5级
2级	5级、6级
3级	6级、7级

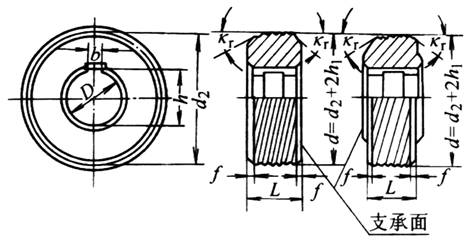

结构型式

结构型式 (mm)

注：图中滚丝轮分为带凸台和不带凸台两种，由制造厂按工艺需要选用。
型式	内孔D	键槽
型式	内孔D	b	h
45型
54型
75型

45型滚丝轮的尺寸

45型滚丝轮的尺寸 (mm)

被加工螺纹公称直径d		中径d₂	宽度L	螺距P	滚丝轮螺纹头数Z	倒角
第一系列	第二系列	中径d₂	宽度L	螺距P	滚丝轮螺纹头数Z	k_r	f
3		144.450	30	0.5	54	25°	0.8
	3.5	143.060		0.6	46		1.0
4		141.800		0.7	40		1.0
	4.5	140.455		0.75	35		1.2
5		143.360		0.8	32		1.2
6		144.450	30；40	1.0	27		1.5
8		143.760	30；40	1.25	20		2.0
10		144.416	40；50	1.5	16		2.5
12		141.219	40；50	1.75	13		2.5
	14	139.711	40；60	2.0	11		3.0
16		147.010	40；60	2.0	10		3.0
	18	147.384	40；60	2.5	9		4.0
20		147.008			8
	22	142.632			7
8		147.000	30；40	1.0	20		1.5
10		149.600	40；50		16
12		147.550	40；50		13
	14	146.850	50；70		11
16		138.150	50；70		9
10		147.008	40；50	1.25	16		2.0
12		145.444	40；50		13
	14	145.068	50；70		11
12		143.338	40；50	1.5	13		2.5
	14	143.286	50；70		11
16		150.260	50；70		10
	18	136.208	50；70		8		2.5
20		133.182			7
	22	147.182			7
24		138.156			6
	27	130.130			5
30		145.130			5
	33	128.104			4
36		140.104			4
	39	114.078			3
	18	150.309	40；60	2.0	9		3.0
20		149.608			8		3.0
	22	144.907			7		3.0
24		136.206			6
	27	128.505			5
30		143.505			5
	33	126.804			4
36		138.804			4
	39	113.103			3

54型滚丝轮的尺寸

54型滚丝轮的尺寸 (mm)

被加工螺纹公称直径d		中径d₂	宽度L	螺距P	滚丝轮螺纹头数Z	倒角
第一系列	第二系列	中径d₂	宽度L	螺距P	滚丝轮螺纹头数Z	k_r	f
3		144.450	30	0.5	54	25°	0.8
	3.5	143.060		0.6	46		1.0
4		141.800		0.7	40		1.0
	4.5	140.455		0.75	35		1.2
5		143.360		0.8	32		1.2
6		144.450	30；40	1.0	27		1.5
8		143.760	30；40	1.25	20		2.0
10		144.416	40；50	1.5	16		2.5
12		141.219	40；50	1.75	13		2.5
	14	152.412	50；70	2.0	12		3.0
16		147.010	50；70	2.0	10		3.0
	18	147.384	60；80	2.5	9		4.0
20		147.008			8
	22	142.632			7
24		154.357	70；90	3.0	7		4.5
	27	150.306	70；90	3.0	6		4.5
30		138.635	80；100	3.5	5		5.5
	33	153.635		3.5	5		5.5
36		133.608		4.0	4		6.0
	39	145.608		4.0	4		6.0
8		147.000	30；40	1.0	20		1.5
10		149.600	40；50		16
12		147.550	40；50		13
	14	146.850	50；70		11
16		153.500	50；70		10
10		147.008	40；50	1.25	16		2.0
12		145.444	40；50		13
	14	145.068	50；70		11
12		143.338	40；50	1.5	13		2.5
	14	143.286	50；70		11
16		150.260	50；70		10
	18	136.208	60；80		8
20		152.208			8
	22	147.182			7
24		138.156	70；90		6
	27	130.130	70；90		5
30		145.130	80；100		5
	33	128.104	80；100	1.5	4		2.5
36		140.104
	39	152.104
42		123.078			3
	45	132.078			3		3.0
	18	150.309	60；80	2.0	9
20		149.608			8
	22	144.907			7
24		136.206	70；90		6
	27	128.505	70；90		5
30		143.505	80；100		5
	33	126.804			4
36		138.804
	39	150.804
42		122.103			3
	45	131.103			3
36		136.204		3.0	4		4.5
	39	148.204			4
42		120.153			3
	45	129.153			3

75型滚丝轮的尺寸

75型滚丝轮的尺寸 (mm)

被加工螺纹公称直径d		中径d₂	宽度L	螺距P	滚丝轮螺纹头数Z	倒角
第一系列	第二系列	中径d₂	宽度L	螺距P	滚丝轮螺纹头数Z	k_r	f
6		176.550	45	1.0	33	25°	1.5
8		165.324	60；70	1.25	23		2.0
10		171.494		1.5	19		2.5
12		173.808		1.75	16		2.5
	14	177.814		2.0	14		3.0
16		176.412		2.0	12		3.0
	18	180.136		2.5	11		4.0
20		183.760	70；80		10
	22	183.384			9
24		176.408		3.0	8		4.5
	27	175.357		3.0	7		4.5
30		194.089		3.5	7		5.5
	33	184.362		3.5	6		5.5
36		167.010		4.0	5		6.0
	39	182.010		4.0			6.0
42		193.385		4.5			6.5
8		169.050	45	1.0	23		1.5
10		168.300	50；60		18
12		170.250			15
	14	173.550			13
16		168.850			11
10		174.572	45；50	1.25	19		2.0
12		179.008			16
	14	171.444			13
12		176.416		1.5	16		2.5
	14	182.364			14
16		180.312			12
	18	170.260	60；70		10
20		171.234			9
	22	189.234			9
24		184.208			8
	27	182.182			7
30		174.156			6
	33	192.156	70；80		6
36		175.130			5
	39	190.130			5
42		164.104			4
	45	176.104			4
	18	183.711	50；60	2.0	11		3.0
20		187.010			10
	22	186.309			9
24		181.608			8
	27	179.907			7
30		172.206	60；70	2.0	6
	33	190.206			6
36		173.505			5
	39	188.505			5
42		162.804	70；80		4
	45	174.804	70；80		4
36		170.255	90；100	3.0	5		4.5
	39	185.255
42		200.255
	45	172.204			4
注：使用表中规格以外的滚丝轮宽度时，宽度系列为：30、40、45、50、55、60、65、70、75、80、85、90、95、100、105。
