冲压件的公差

冲压分页导航

本页导航 广告链接

冲压件的公差

平冲压件和成形冲压件尺寸公差(GB/T13914-2002)

平冲压件和成形冲压件尺寸公差　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
		平冲压件尺寸公差(GB/T 13914—2002)											成形冲压件尺寸公差(GB/T 13914—2002)
基本尺寸	材料厚度	公　差　等　级											公　差　等　级
基本尺寸	材料厚度	ST1	ST2	ST3	ST4	ST5	ST6	ST7	ST8	ST9	ST10	ST11	FT1	FT2	FT3	FT4	FT5	FT6	FT7	FT8	FT9	FT10
＞0～1	0.5	0.008	0.010	0.015	0.020	0.03	0.04	0.06	0.08	0.12	0.16	—	0.010	0.016	0.026	0.04	0.06	0.10	0.16	0.26	0.40	0.60
	＞0.5 ～1	0.010	0.015	0.020	0.03	0.04	0.06	0.08	0.12	0.16	0.24	—	0.014	0.022	0.034	0.05	0.09	0.14	0.22	0.34	10.50	10.90
	＞1 ～1.5	0.015	0.020	0.03	0.04	0.06	0.08	0.12	0.16	0.24	0.34	—	0.020	0.030	0.05	0.08	0.12	0.20	0.32	0.50	10.90	11.40
＞1～3	0.5	0.012	0.018	0.026	0.036	0.05	0.07	0.10	0.14	0.20	0.28	0.40	0.016	0.026	0.040	0.07	0.11	0.18	0.28	0.44	0.70	1.00
	＞0.5 ～1	0.018	0.026	0.036	0.05	0.07	0.10	0.14	0.20	0.28	0.40	0.56	0.022	0.036	0.06	0.09	0.14	0.24	0.38	0.60	0.90	1.40
	＞1 ～3	0.026	0.036	0.05	0.07	0.10	0.14	0.20	0.28	0.40	0.56	0.78	0.032	0.05	0.08	0.12	0.20	0.34	0.54	0.86	1.20	2.00
	＞3 ～4	0.034	0.05	0.07	0.09	0.13	0.18	0.26	0.36	0.50	0.70	0.98	0.04	0.07	0.11	0.18	0.28	0.44	0.70	1.10	1.80	2.80
＞3～10	0.5	0.018	0.026	0.036	0.05	0.07	0.10	0.14	0.20	0.28	0.40	0.56	0.022	0.036	0.06	0.09	0.14	0.24	0.38	0.60	0.96	1.40
	＞0.5 ～1	0.026	0.036	0.05	0.07	0.10	0.14	0.20	0.28	0.40	0.56	0.78	0.032	0.05	0.08	0.12	0.20	0.34	0.54	0.86	1.40	2.20
	＞1 ～3	0.036	0.05	0.07	0.10	0.14	0.20	0.28	0.40	0.56	0.78	1.10	0.05	0.07	0.11	0.18	0.30	0.48	0.76	1.20	2.00	3.20
	＞3 ～6	0.046	0.06	0.09	0.13	0.18	0.26	0.36	0.48	0.68	0.98	1.40	0.06	0.09	0.14	0.24	0.38	0.60	1.00	1.60	2.60	4.00
	＞6	0.06	0.08	0.11	0.16	0.22	0.30	0.42	0.60	0.84	1.20	1.60	0.07	0.11	0.18	0.28	0.44	0.70	1.10	1.80	2.80	4.40
＞10～25	0.5	0.026	0.036	0.05	0.07	0.10	0.14	0.20	0.28	0.40	0.56	0.78	0.030	0.05	0.08	0.12	0.20	0.32	0.50	0.80	1.20	2.00
	＞0.5 ～1	0.036	0.05	0.07	0.10	0.14	0.20	0.28	0.40	0.56	0.78	1.10	0.04	0.07	0.11	0.18	0.28	0.46	0.72	1.10	1.80	2.80
	＞1 ～3	0.05	0.07	0.10	0.14	0.20	0.28	0.40	0.56	0.78	1.10	1.50	0.06	0.10	0.16	0.26	0.40	0.64	1.00	1.60	2.60	4.00
	＞3 ～6	0.06	0.09	0.13	0.18	0.26	0.36	0.50	0.70	1.00	1.40	2.00	0.08	0.12	0.20	0.32	0.50	0.80	1.20	2.00	3.20	5.00
	＞6	0.08	0.12	0.16	0.22	0.32	0.44	0.60	0.88	1.20	1.60	2.40	0.10	0.14	0.24	0.40	0.62	1.00	1.60	2.60	4.00	6.40
＞25～63	0.5	0.036	0.05	0.07	0.10	0.14	0.20	0.28	0.40	0.56	0.78	1.10	0.04	0.06	0.10	0.16	0.26	0.40	0.64	1.00	1.60	2.60
	＞0.5 ～1	0.05	0.07	0.10	0.14	0.20	0.28	0.40	0.56	0.78	1.10	1.50	0.06	0.09	0.14	0.22	0.36	0.58	0.90	1.40	2.20	3.60
	＞1 ～3	0.07	0.10	0.14	0.20	0.28	0.40	0.56	0.78	1.10	1.50	2.10	0.08	0.12	0.20	0.32	0.50	0.80	1.20	2.00	3.20	5.00
	＞3 ～6	0.09	0.12	0.18	0.26	0.36	0.50	0.70	0.98	1.40	2.00	2.80	0.10	0.16	0.26	0.40	0.66	1.00	1.60	2.60	4.00	6.40
	＞6	0.11	0.16	0.22	0.30	0.44	0.60	0.86	1.20	1.60	2.20	3.00	0.11	0.18	0.28	0.46	0.76	1.20	2.00	3.20	5.00	8.00
＞63～160	0.5	0.04	0.06	0.09	0.12	0.18	0.26	0.36	0.50	0.70	0.98	1.40	0.05	0.08	0.14	0.22	0.36	0.56	0.90	1.40	2.20	3.60
	＞0.5 ～1	0.06	0.09	0.12	0.18	0.26	0.36	0.50	0.70	0.98	1.40	2.00	0.07	0.12	0.19	0.30	0.48	0.78	1.20	2.00	3.20	5.00
	＞1 ～3	0.09	0.12	0.18	0.26	0.36	0.50	0.70	0.98	1.40	2.00	2.80	0.10	0.16	0.26	0.42	0.68	1.10	1.80	2.80	4.40	7.00
	＞3 ～6	0.12	0.16	0.24	0.32	0.46	0.64	0.90	1.30	1.80	2.60	3.60	0.14	0.22	0.34	0.54	0.88	1.40	2.20	3.40	5.60	9.00
	＞6	0.14	0.20	0.28	0.40	0.56	0.78	1.10	1.50	2.10	2.90	4.20	0.15	0.24	0.38	0.62	1.00	1.60	2.60	4.00	6.60	10.00
＞160～400	0.5	0.06	0.09	0.12	0.18	0.26	0.36	0.50	0.70	0.98	1.40	2.00	—	0.10	0.16	0.26	0.42	0.70	1.10	1.80	2.80	4.40
	＞0.5 ～1	0.09	0.12	0.18	0.26	0.36	0.50	0.70	1.00	1.40	2.00	2.80	—	0.14	0.24	0.38	0.62	1.00	1.60	2.60	4.00	6.40
	＞1 ～3	0.12	0.18	0.26	0.36	0.50	0.70	1.00	1.40	2.00	2.80	4.00	—	0.22	0.34	0.54	0.88	1.40	2.20	3.40	5.60	9.00
	＞3 ～6	0.16	0.24	0.32	0.46	0.64	0.90	1.30	1.80	2.60	3.60	4.80	—	0.28	0.44	0.70	1.10	1.80	2.80	4.40	7.00	11.00
	＞6	0.20	0.28	0.40	0.56	0.78	1.10	1.50	2.10	2.90	4.20	5.80	—	0.34	0.54	0.88	1.40	2.20	3.40	5.60	9.00	14.00
＞400～1000	0.5	0.09	0.12	0.18	0.24	0.34	0.48	0.66	0.94	1.30	1.80	2.60	—	—	0.24	0.38	0.62	1.00	1.60	2.60	4.00	6.60
	＞0.5 ～1	—	0.18	0.24	0.34	0.48	0.66	0.94	1.30	1.80	2.60	3.60	—	—	0.34	0.54	0.88	1.40	2.20	3.40	5.60	9.00
	＞1 ～3	—	0.24	0.34	0.48	0.66	0.94	1.30	1.80	2.60	3.60	5.00	—	—	0.44	0.70	1.10	1.80	2.80	4.40	7.00	11.00
	＞3 ～6	—	0.32	0.45	0.62	0.88	1.20	1.60	2.40	3.40	4.60	6.60	—	—	0.56	0.90	1.40	2.20	3.40	5.60	9.00	14.00
	＞6	—	0.34	0.48	0.70	1.00	1.40	2.00	2.80	4.00	5.60	7.80	—	—	0.62	1.00	1.60	2.60	4.00	6.40	10.00	16.00
＞1000～6300	0.5	—	—	0.26	0.36	0.50	0.70	0.98	1.40	2.00	2.80	4.00	注：1.平冲压件是经平面冲裁工序加工而成型的冲压件。成型冲压件是经弯曲、拉深及其他成型方法加工而成的冲压件。 2.平冲压件尺寸公差适用于平冲压件，也适用于成型冲压件上经冲裁工序加工而成的尺寸。
	＞0.5 ～1	—	—	0.36	0.50	0.70	0.98	1.40	2.00	2.80	4.00	5.60
	＞1 ～3	—	—	0.50	0.70	0.98	1.40	2.00	2.80	4.00	5.60	7.80
	＞3 ～6	—	—	—	0.90	1.20	1.60	2.20	3.20	4.40	6.20	8.00
	＞6	—	—	—	1.00	1.40	1.90	2.60	3.60	5.20	7.20	10.00
3.平冲压件、成型冲压件尺寸的极限偏差按下述规定选取。 (1)孔(内形)尺寸的极限偏差取表中给出的公差数值，冠以“+”作为上偏差，下偏差为0。 (2)轴(外形)尺寸的极限偏差取表中给出的公差数值，冠以“-”作为下偏差，上偏差为0。 (3)孔中心距、孔边距、弯曲、拉深与其他成型方法而成的长度、高度及未注公差尺寸的极限偏差，取表中给出的公差值的一半，冠以“±”号分别作为上、下偏差。

未注公差冲裁件线性尺寸的极限偏差(GB/T15055-2007)

未注公差冲裁件线性尺寸的极限偏差(GB/T 15055—2007)　　　　　　　　　　　mm
基本尺寸		材料厚度		公差等级
大于	至	大于	至	f	m	c	v
0.5	3	—	1	±0.05	±0.10	±0.15	±0.20
0.5	3	1	3	±0.15	±0.20	±0.30	±0.40
3	6	—	1	±0.10	±0.15	±0.20	±0.30
		1	4	±0.20	±0.30	±0.40	±0.55
		4	—	±0.30	±0.40	±0.60	±0.80
6	30	—	1	±0.15	±0.20	±0.30	±0.40
		1	4	±0.30	±0.40	±0.55	±0.75
		4	—	±0.45	±0.60	±0.80	±1.20
30	120	—	1	±0.20	±0.30	±0.40	±0.55
		1	4	±0.40	±0.55	±0.75	±1.05
		4	—	±0.60	±0.80	±1.10	±1.50
120	400	—	1	±0.25	±0.35	±0.50	±0.70
		1	4	±0.50	±0.70	±1.00	±1.40
		4	—	±0.75	±1.05	±1.45	±2.10
400	1000	—	1	±0.35	±0.50	±0.70	±1.00
		1	4	±0.70	±1.00	±1.40	±2.00
		4	—	±1.05	±1.45	±2.10	±2.90
1000	2000	—	1	±0.45	±0.65	±0.90	±1.30
		1	4	±0.90	±1.30	±1.80	±2.50
		4	—	±1.40	±2.00	±2.80	±3.90
2000	4000	—	1	±0.70	±1.00	±1.40	±2.00
		1	4	±1.40	±2.00	±2.80	±3.90
		4	—	±1.80	±2.60	±3.60	±5.00
注：对于0.5mm及0.5mm以下的尺寸应标公差。

未注公差成形件线性尺寸的极限偏差(GB/T15055-2007)

未注公差成形件线性尺寸的极限偏差(GB/T 15055—2007)　　　　　　　　　　　　mm
基本尺寸		材料厚度		公差等级
大于	至	大于	至	f	m	c	v
0.5	3	—	1	±0.15	±0.20	±0.35	±0.50
0.5	3	1	4	±0.30	±0.45	±0.60	±1.00
3	6	—	1	±0.20	±0.30	±0.50	±0.70
		1	4	±0.40	±0.60	±1.00	±1.60
		4	—	±0.55	±0.90	±1.40	±2.20
6	30	—	1	±0.25	±0.40	±0.60	±1.00
		1	4	±0.50	±0.80	±1.30	±2.00
		4	—	±0.80	±1.30	±2.00	±3.20
30	120	—	1	±0.30	±0.50	±0.80	±1.30
		1	4	±0.60	±1.00	±1.60	±2.50
		4	—	±1.00	±1.60	±2.50	±4.00
120	400	—	1	±0.45	±0.70	±1.10	±1.80
		1	4	±0.90	±1.40	±2.20	±3.50
		4	—	±1.30	±2.00	±3.30	±5.00
400	1000	—	1	±0.55	±0.90	±1.40	±2.20
		1	4	±1.10	±1.70	±2.80	±4.50
		4	—	±1.70	±2.80	±4.50	±7.00
1000	2000	—	1	±0.80	±1.30	±2.00	±3.30
		1	4	±1.40	±2.20	±3.50	±5.50
		4	—	±2.00	±3.20	±5.00	±8.00
注：对于0.5mm及0.5mm以下的尺寸应标公差。

未注公差冲裁圆角半径线性尺寸的极限偏差(GB/T15055-2007)

未注公差冲裁圆角半径线性尺寸的极限偏差(GB/T 15055—2007)　　　　　　　　mm
基本尺寸		材料厚度		公差等级
大于	至	大于	至	f	m	c	v
0.5	3	—	1	±0.15		±0.20
0.5	3	1	4	±0.30		±0.40
3	6	—	4	±0.40		±0.60
3	6	4	—	±0.60		±1.00
6	30	—	4	±0.60		±0.80
6	30	4	—	±1.00		±1.40
30	120	—	4	±1.00		±1.20
30	120	4	—	±2.00		±2.40
120	400	—	4	±1.20		±1.50
120	400	4	—	±2.40		±3.00
400	—	—	4	±2.00		±2.40
400	—	4	—	±3.00		±3.50

未注公差成形圆角半径线性尺寸的极限偏差(GB/T15055-2007)

未注公差成形圆角半径线性尺寸的极限偏差(GB/T 15055—2007)　　　　　　　mm
基本尺寸	≤3	＞3~6	＞6~10	＞10~18	＞18~30	＞30
极限偏差	+1.00 -0.30	+1.50 -0.50	+2.50 -0.80	+3.00 -1.00	+4.00 -1.50	+5.00 -2.00

未注公差成形圆角半径线性尺寸的极限偏差(GB/T 15055—2007)　　　　　　　mm

基本尺寸

≤3

＞3~6

＞6~10

＞10~18

＞18~30

＞30

极限偏差

+1.00

-0.30

+1.50

-0.50

+2.50

-0.80

+3.00

-1.00

+4.00

-1.50

+5.00

-2.00

尺寸公差等级的选用(GB/T13914-2002)

尺寸公差等级的选用(GB/T 13914—2002)
类别	加工方法	尺寸类型	公　　　差　　　等　　　级
类别	加工方法	尺寸类型	ST1	ST2	ST3	ST4	ST5	ST6	ST7	ST8	ST9	ST10	ST11
平冲压件	精密冲裁	外形内形孔中心距孔边距




	普通冲裁	外形内形孔中心距孔边距




	成形冲压平面冲裁	外形内形孔中心距孔边距




成形冲压件	拉深	直径高度	FT1	FT2	FT3	FT4	FT5	FT6	FT7	FT8	FT9	FT10



	带凸缘拉深	直径高度


	弯曲	长度
	弯曲	长度
	其他成形方法	直径高度长度

角度公差(GB/T13915-2002)

角度公差(GB/T 13915—2002)
冲压件冲裁角度	公差等级	短　边　尺　寸/mm
	公差等级	≤10		＞10~25		＞25~63		＞63~160		＞160~400		＞400~1000		＞1000~2500
	AT1	0°40'		0°30'		0°20'		0°12'		0°6'		0°4'		—
	AT2	1°		0°40'		0°30'		0°20'		0°12'		0°6'		0°4'
	AT3	1°20'		1°		0°40'		0°30'		0°20'		0°12'		0°6'
	AT4	2°		1°20'		1°		0°40'		0°30'		0°20'		0°12'
	AT5	3°		2°		1°20'		1°		0°40'		0°30'		0°20'
	AT6	4°		3°		2°		1°20'		1°		0°40'		0°30'
冲压件弯曲角度	公差等级		短　边　尺　寸/mm
	公差等级		≤10		＞10~25		＞25~63		＞63~160		＞160~400		＞400~1000		＞1000
	BT1		1°		0°40'		0°30'		0°16'		0°12'		0°10'		0°8'
	BT2		1°30'		1°		0°40'		0°20'		0°16'		0°12'		0°10'
	BT3		2°30'		2°		1°30'		1°15'		1°		0°45'		0°30'
	BT4		4°		3°		2°		1°30'		1°15'		1°		0°45'
	BT5		6°		4°		3°		2°30'		2°		1°30'		1°
注：1.冲压件冲裁角度：在平冲压件或成形冲压件的平面部分，经冲裁工序加工而成的角度。 2.冲压件弯曲角度：经弯曲工序加工而成的冲压件的角度。 3.冲压件冲裁角度与弯曲角度的极限偏差按下述规定选取。 (1)依据使用的需要选用单向偏差。 (2)未注公差的角度极限偏差，取表中给出的公差值的一半，冠以“±”号分别作为上、下偏差。

未注公差冲裁角度尺寸的极限偏差(GB/T15055-2007)

未注公差冲裁角度尺寸的极限偏差(GB/T 15055—2007)　　　　　　　　　　　　　mm
公差等级	短边长度
公差等级	≤10	＞10~25	＞25~63	＞63~160	＞160~400	＞400~1000	＞1000
f	±1°00'	±0°40'	±0°30'	±0°20'	±0°15'	±0°10'	±0°06'
m	±1°30'	±1°00'	±0°40'	±0°30'	±0°20'	±0°15'	±0°10'
c	±2°00'	±1°30'	±1°00'	±0°40'	±0°30'	±0°20'	±0°15'
v	±2°00'	±1°30'	±1°00'	±0°40'	±0°30'	±0°20'	±0°15'

未注公差弯曲角度尺寸的极限偏差(GB/T15055-2007)

未注公差弯曲角度尺寸的极限偏差(GB/T 15055—2007)　　　　　　　　　　　　　mm
公差等级	短边长度
公差等级	≤10	＞10~25	＞25~63	＞63~160	＞160~400	＞400~1000	＞1000
f	±1°15'	±1°00'	±0°45'	±0°35'	±0°30'	±0°20'	±0°15'
m	±2°00'	±1°30'	±1°00'	±0°45''	±0°35'	±0°30'	±0°20'
c	±3°00'	±2°00'	±1°30'	±1°15'	±1°00'	±0°45'	±0°30'
v	±3°00'	±2°00'	±1°30'	±1°15'	±1°00'	±0°45'	±0°30'

角度公差等级选用(GB/T13915-2002)

角度公差等级选用(GB/T13915—2002)
冲压件冲裁角度	材料厚度 /mm	公　差　等　级
	材料厚度 /mm	AT1	AT2		AT3		AT4		AT5		AT6
	≤3
	≤3
	＞3
	＞3
冲压件弯曲角度	材料厚度 /mm	公　差　等　级
	材料厚度 /mm	BT1		BT2		BT3		BT4		BT5
	≤3
	≤3
	＞3
	＞3

冲压件形状和位置未注公差(GB/T13916-2002)

冲压件形状和位置未注公差(摘自GB/T 13916—2002)
本标准适用于金属材料冲压件，非金属材料冲压件可参照执行。

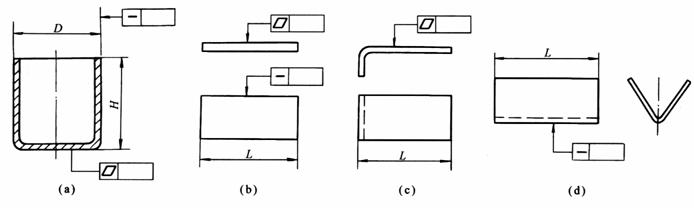

直线度、平面度未注公差
mm
公差等级	主参数(L、H、D)
公差等级	≤10	＞10～25	＞25～63	＞63～160	＞160～400	＞400～1000	＞1000
1	0.06	0.10	0.15	0.25	0.40	0.60	0.90
2	0.12	0.20	0.30	0.50	0.80	1.20	1.80
3	0.25	0.40	0.60	1.00	1.60	2.50	4.00
4	0.50	0.80	1.20	2.00	3.20	5.00	8.00
5	1.00	1.60	2.50	4.00	6.50	10.00	16.00

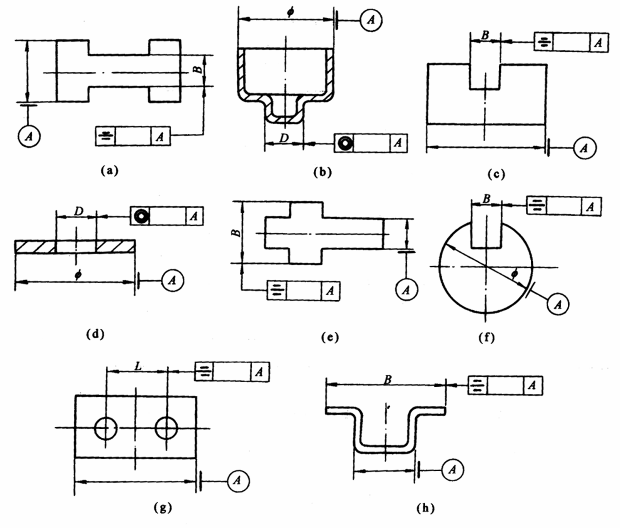

同轴度、对称度未注公差
mm
公差等级	主参数(B、D、L)
公差等级	≤3	＞3～10	＞10～25	＞25～63	＞63～160	＞160～400	＞400～1000	＞1000
1	0.12	0.20	0.30	0.40	0.50	0.60	0.80	1.00
2	0.25	0.40	0.60	0.80	1.00	1.20	1.60	2.00
3	0.50	0.80	1.20	1.60	2.00	2.50	3.20	4.00
4	1.00	1.60	2.50	3.20	4.00	5.00	6.50	8.00

圆度、圆柱度、平行度、垂直度、倾斜度未注公差

圆度未注公差值应不大于相应尺寸公差值。

圆柱度未注公差由其圆度、素线的直线度未注公差值和要素的尺寸公差分别控制。

平行度未注公差由平行要素的平面度或直线度的未注公差值和平行要素间的尺寸公差分别控制。

垂直度、倾斜度未注公差由角度公差和直线度公差值分别控制。
