圆弧齿同步带尺寸规格
圆弧齿同步带传动
圆弧齿同步带是纵向截面为圆弧形等距横向齿的同步带，其结构与梯形同步带基本相同，带的节距相当，但齿高、齿厚和齿根圆角半径等均比梯形齿大。 带齿荷载后，应力分布状态好，提高了齿的承载能力。因此圆弧齿同步带比梯形齿同步带传递功率大，能防止啮合过程中齿的干涉。

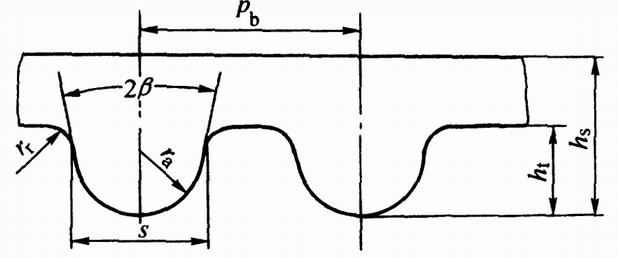

圆弧齿同步带带齿和带宽尺寸(摘自JB/T 7512.1-1994)
注：1．带宽代号即为其带宽数值，如带宽为85mm，则其带宽代号为85。
2．本表的单位是mm。
| 带型 | 节距pb | 齿高ht | 齿顶圆角半径ra | 齿根圆角半径rr | 齿根厚s | 齿形角2β | 带高hs | 带宽 |
|---|---|---|---|---|---|---|---|---|
| 3M | 3 | 1.22 | 0.87 | 0.24～0.30 | 1.78 | 14° | 2.4 | 6，9，15 |
| 5M | 5 | 2.06 | 1.49 | 0.40～0.44 | 3.05 | 14° | 3.8 | 9，15，20，25，30，40 |
| 8M | 8 | 3.38 | 2.46 | 0.64～0.76 | 5.15 | 14° | 6 | 20，25，30，40，50，60，70，85 |
| 14M | 14 | 6.02 | 4.5 | 1.20～1.35 | 9.4 | 14° | 10 | 30，40，55，85，100，115，130，150，170 |
| 20M | 20 | 8.4 | 6.5 | 1.77～2.01 | 14 | 14° | 13.2 | 70，85，100，115，130，150，170，230，290，340 |
圆弧齿同步带长度系列(摘自JB/T 7512.1-1994)
注：1．长度代号等于其节线长LP的数值，如LP=1248mm的8M同步带型号为1248。
2．带的齿数=节线长度LP/节距pb，如LP=1248的8M同步带函数=1248/8=156齿。
3．标记示例：节线长度1248mm，带型5M，带宽25mm的圆弧齿同步带1248-5M25 JB/T 7512.1-1994。
| 带的型号 |
节距pb /mm |
带节线长度LP系列/mm |
|---|---|---|
| 3M | 3 | 120，144，150，177，192，201，207，225，252，264，276，300，339，384，420，459，486，501，537，564，633，750，936，1800 |
| 5M | 5 | 295，300，320，350，375，400，420，450，475，500，520，550，560，565，600，615，635，645，670，695，710，740，800，830，845，860，870，890，900，920，930，940，950，975，1000，1025，1050，1125，1145，1270，1295，1350，1380，1420，1595，1800，1870，2000，2350 |
| 8M | 8 | 416，424，480，560，600，640，720，760，800，840，856，880，920，960，1000，1040，1056，1080，1120，1200，1248，1280，1392，1400，1424，1440，1600，1760，1800，2000，2240，2272，2400，2600，2800，3048，3200，3280，3600，4400 |
| 14M | 14 | 966，1196，1400，1540，1610，1778，1890，2002，2100，2198，2310，2450，2590，2800，3150，3360，3500，3850，4326，4578，4956，5320 |
| 20M | 20 | 2000，2500，3400，3800，4200，4600，5000，5200，5400，5600，5800，6000，6200，6400，6600 |
带宽极限偏差
注：本表的单位是mm。
| 带宽 | 节线长LP | ||
|---|---|---|---|
| ＜800 | ≥800～l650 | ＞1650 | |
| ≤6 | ±0.4 | ±0.4 | － |
| ＞6～10 | ±0.6 | ±0.6 | － |
| ＞10～35 | ±0.8 | ±0.8 | ±0.8 |
| ＞35～50 | ±0.8 | ±1.2 | ±1.2 |
| ＞50～65 | ±1.2 | ±1.2 | ±1.6 |
| ＞65～75 | ±1.2 | ±1.6 | ±1.6 |
| ＞75～100 | ±1.6 | ±1.6 | ±2.0 |
| ＞100～180 | ±2.4 | ±2.4 | ±2.4 |
| ＞180～290 | － | ±4.8 | ±4.8 |
| ＞290～340 | － | ±5.6 | ±5.6 |
节线长度极限偏差
注：本表的单位是mm。
| 节线长范围 | 中心距极限偏差 | 节线长极限偏差 |
|---|---|---|
| ≤254 | ±0.20 | ±0.40 |
| ＞254～381 | ±0.23 | ±0.46 |
| ＞381～508 | ±0.25 | ±0.50 |
| ＞508～762 | ±0.30 | ±0.60 |
| ＞762～1016 | ±0.33 | ±0.66 |
| ＞1016～1270 | ±0.38 | ±0.76 |
| ＞1270～1524 | ±0.41 | ±0.82 |
| ＞1524～1778 | ±0.43 | ±0.86 |
| ＞1778～2032 | ±0.46 | ±0.92 |
| ＞2032～2286 | ±0.48 | ±0.96 |
| ＞2286～2540 | ±0.51 | ±1.02 |
| ＞2540～2794 | ±0.53 | ±1.06 |
| ＞2794～3048 | ±0.56 | ±1.12 |
| ＞3048～3320 | ±0.58 | ±1.16 |
| ＞3320～3556 | ±0.61 | ±1.22 |
| ＞3556～3810 | ±0.64 | ±1.28 |
| ＞3810～4064 | ±0.66 | ±1.32 |
| ＞4064～4318 | ±0.69 | ±1.38 |
| ＞4318～4572 | ±0.71 | ±1.42 |
| ＞4572～4826 | ±0.73 | ±1.46 |
| ＞4826～5008 | ±0.76 | ±1.52 |
| ＞5008～5334 | ±0.79 | ±1.58 |
| ＞5334～5588 | ±0.82 | ±1.64 |
| ＞5588～5842 | ±0.85 | ±1.70 |
| ＞5842～6096 | ±0.88 | ±1.76 |
| ＞6096～6350 | ±0.91 | ±1.82 |
| ＞6350～6604 | ±0.94 | ±1.88 |
| ＞6604～6858 | ±0.97 | ±1.94 |
