初张紧力的检测与控制
初张紧力的控制
带的预紧力对其传动能力、寿命和轴压力都有很大影响。预紧力不足,传递载荷的能力降低,效率低且使小带轮急剧发热,胶带磨损;预紧力过大,则会使带的寿命降低,轴和轴承上的载荷增大,轴承发热与磨损。因此,适当的预紧力是保证带传动正常工作的重要因素。

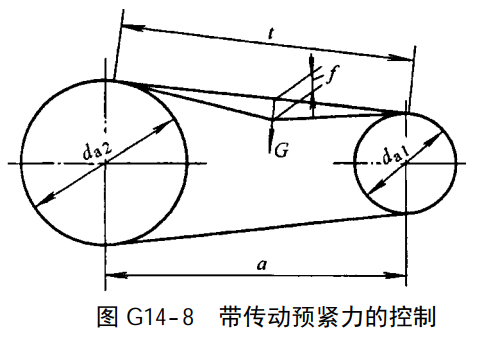

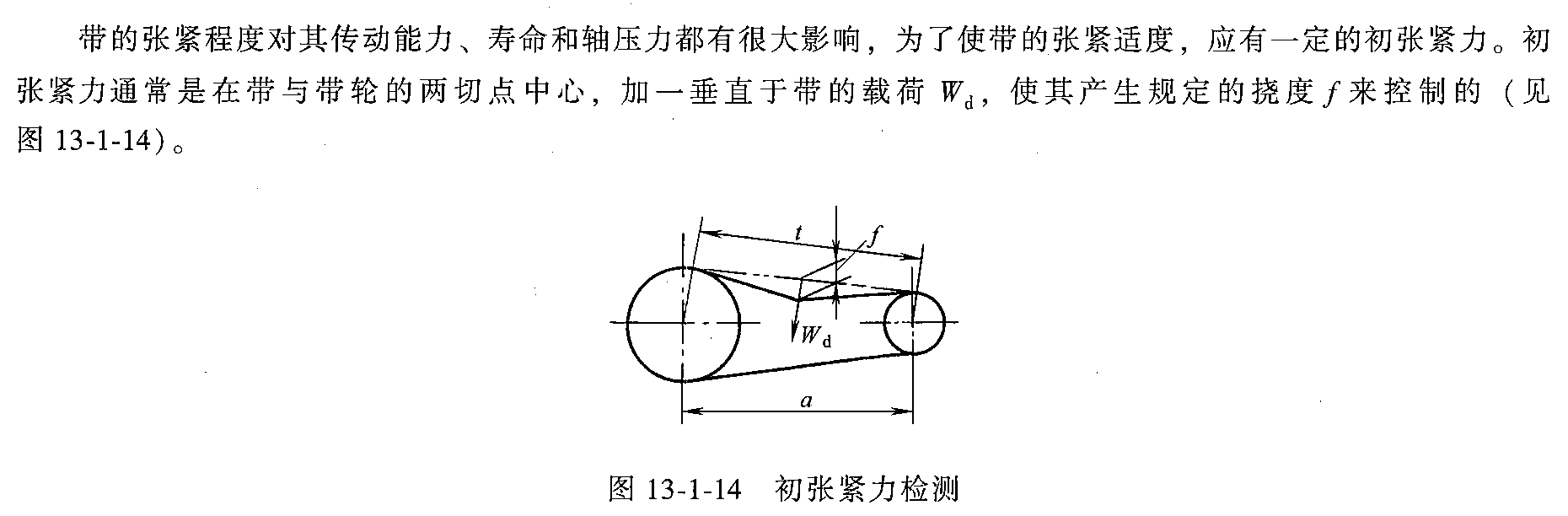

在带传动中,预紧力是通过在带与带轮的切边中点处加一垂直于带边的载荷G,使其产生规定的挠度f来控制(图G14-8)。

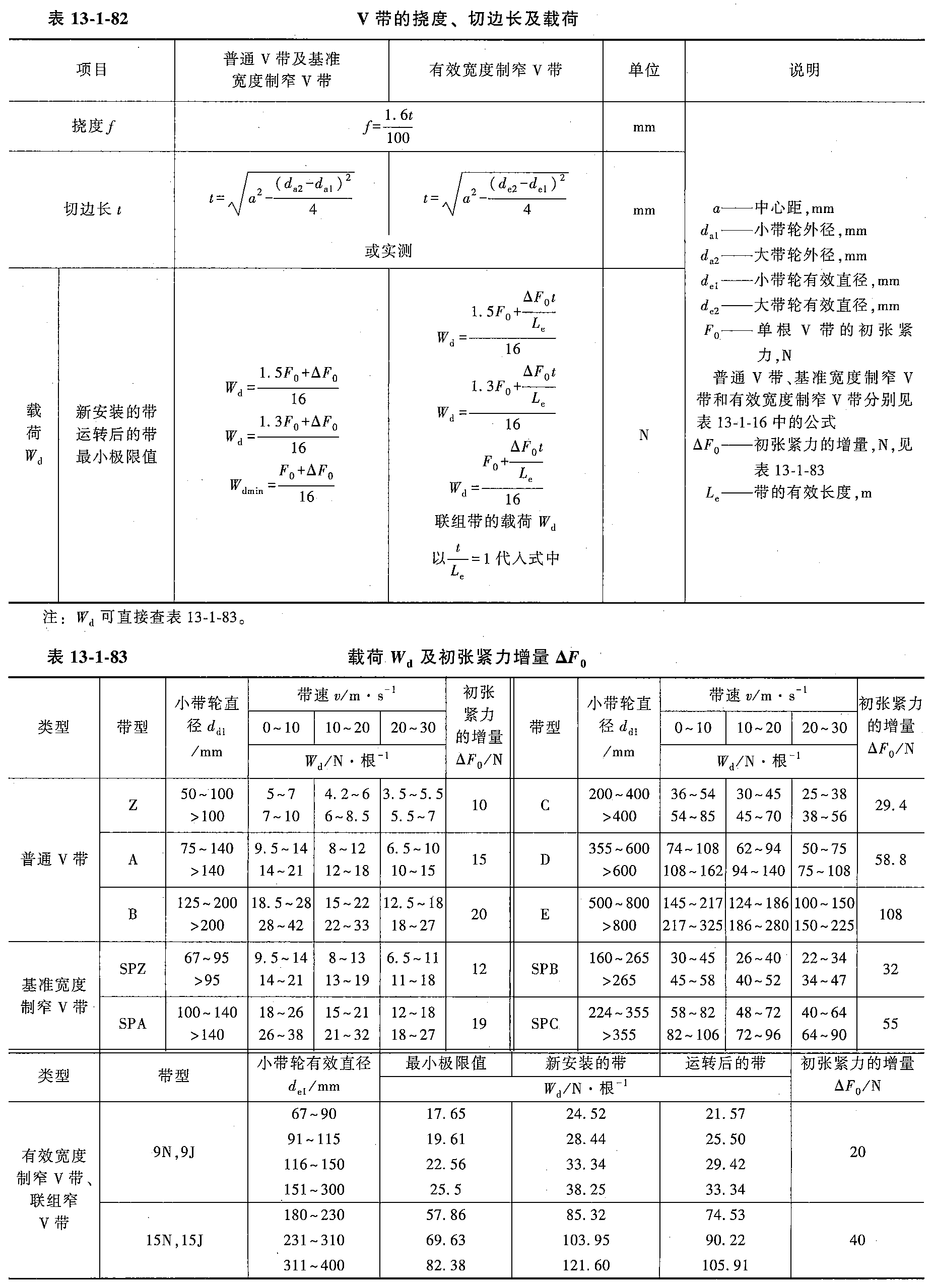

切边长t可以实测,或用下式计算

式中 a-- 两轮轴间距(mm);
da1-- 小带轮外径(mm);
da2-- 大带轮外径(mm)。
V带的初张紧力
单根V带的预紧力Fo(N)可按下式计算

式中Pd——设计功率(kW);
z-- V带的根数;
v-- 带速(m/s);
Kα——包角修正系数,查表13-1-13;
m——V带每米长的质量,查表G14-35 (kg/m)。对于有效宽度制的窄V带,上式中的系数500 改为450。
为了测定所需的预紧力F0,通常是在带的切边中点加一规定的载荷G,使切边长每100mm产生1.6mm挠度,即f=1.6t/100来保证。
载荷G(N)的值可由下式算岀:
新安装的V带:
运转后的V带:
最小极限值 :
式中F0——预紧力(N);
ΔF0——预紧力的修正值(N),查表G14-35。
V带的质量m和预紧力修正值ΔF0
表G14-35
| 带型 | M/(kg/m) | ΔF0/N |
|---|---|---|
| 普通V带—Y | 0.04 | 6 |
| 普通V带—Z | 0.06 | 10 |
| 普通V带—A | 0.1 | 15 |
| 普通V带—B | 0.17 | 20 |
| 普通V带—C | 0.3 | 29 |
| 普通V带—D | 0.6 | 59 |
| 普通V带—E | 0.87 | 108 |
| 窄V带—基准宽度制—SPZ | 0.07 | 12 |
| 窄V带—基准宽度制—SPA | 0.12 | 19 |
| 窄V带—基准宽度制—SPB | 0.2 | 32 |
| 窄V带—基准宽度制—SPC | 0.37 | 55 |
| 窄V带—有效宽度制—9N(3V) | 0.08 | 20 |
| 窄V带—有效宽度制—15N(5V) | 0.2 | 40 |
| 窄V带—有效宽度制—25N(8V) | 0.57 | 100 |
| 联组V带—9J | 0.122 | 20 |
| 联组V带—15J | 0.252 | 40 |
| 联组V带—25J | 0.693 | 100 |

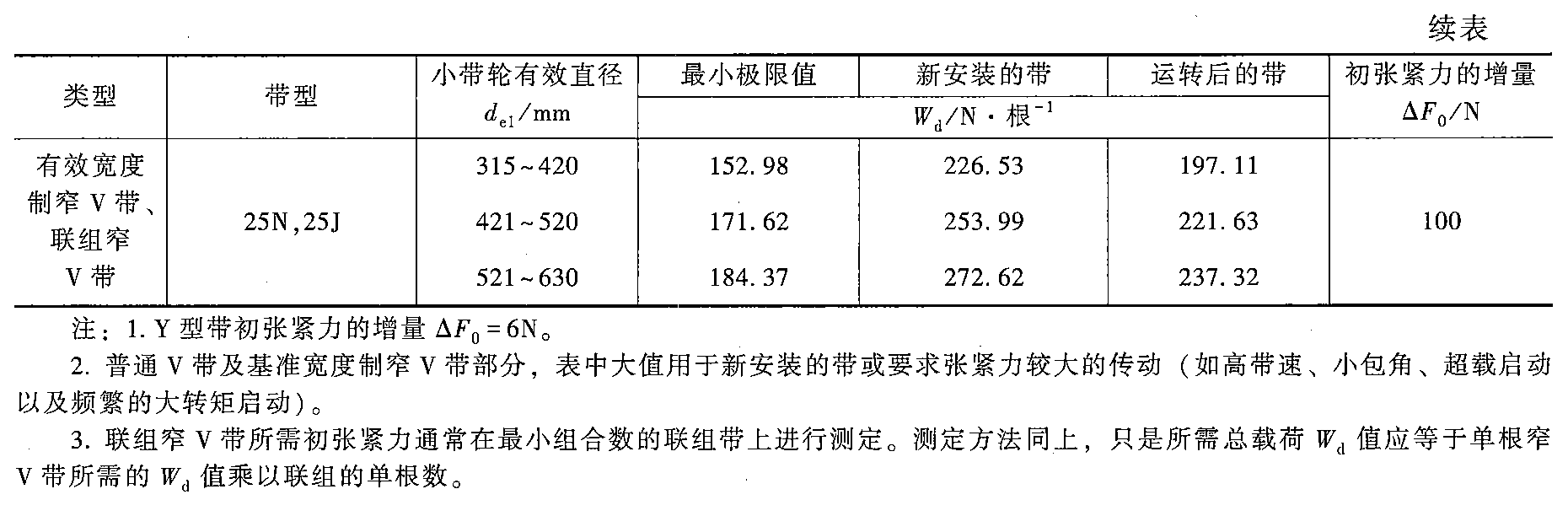

测定预紧力所需的垂直力G亦可参考表G14-36 给定。其高值用于新安装的v带或必须保持高张紧的严酷传动(如高速、小包角、超载起动、频繁的高转矩起动等)。
表G14-36(测定预紧力所需垂直力G)
注:本表的单位是(N/根)。
| 带型 | 小带轮直径dd1/mm | 带速v/(m/s) | ||
|---|---|---|---|---|
| 0~10 | 10~20 | 20~30 | ||
| 普通V带—Z | 50~100 | 5~7 | 4.2~6 | 3.5~5.5 |
| 普通V带—Z | >100 | 7~10 | 6~8.5 | 5.5~7 |
| 普通V带—A | 75~140 | 9.5~14 | 8~12 | 6.5~10 |
| 普通V带—A | >140 | 14~21 | 12~18 | 10~15 |
| 普通V带—B | 125~200 | 18.5~28 | 15~22 | 12.5~18 |
| 普通V带—B | >200 | 28~42 | 22~33 | 18~27 |
| 普通V带—C | 200~400 | 36~54 | 30~45 | 25~38 |
| 普通V带—C | >400 | 54~85 | 45~70 | 38~56 |
| 普通V带—D | 355~600 | 74~108 | 62~94 | 50~75 |
| 普通V带—D | >600 | 108~162 | 94~140 | 75~108 |
| 普通V带—E | 500~800 | 145~217 | 124~186 | 100~150 |
| 普通V带—E | >800 | 217~325 | 186~280 | 150~225 |
| 窄V带—SPZ | 67~95 | 9.5~14 | 8~13 | 6.5~11 |
| 窄V带—SPZ | >95 | 14~21 | 13~19 | 11~18 |
| 窄V带—SPA | 100~140 | 18~26 | 15~21 | 12~18 |
| 窄V带—SPA | >140 | 26~38 | 21~32 | 18~27 |
| 窄V带—SPB | 160~265 | 30~45 | 26~40 | 22~34 |
| 窄V带—SPB | >265 | 45~38 | 40~52 | 34~47 |
| 窄V带—SPC | 224~355 | 58~82 | 48~72 | 40~64 |
| 窄V带—SPC | >355 | 82~106 | 72~96 | 64~90 |
多楔带的初张紧力
多楔带的预紧力Fo可按单根V带的预紧力计算出每楔所需的预紧力乘以楔数z,其中m为多楔带每楔每米长的质量kg/(m•z),可查表G14-40。

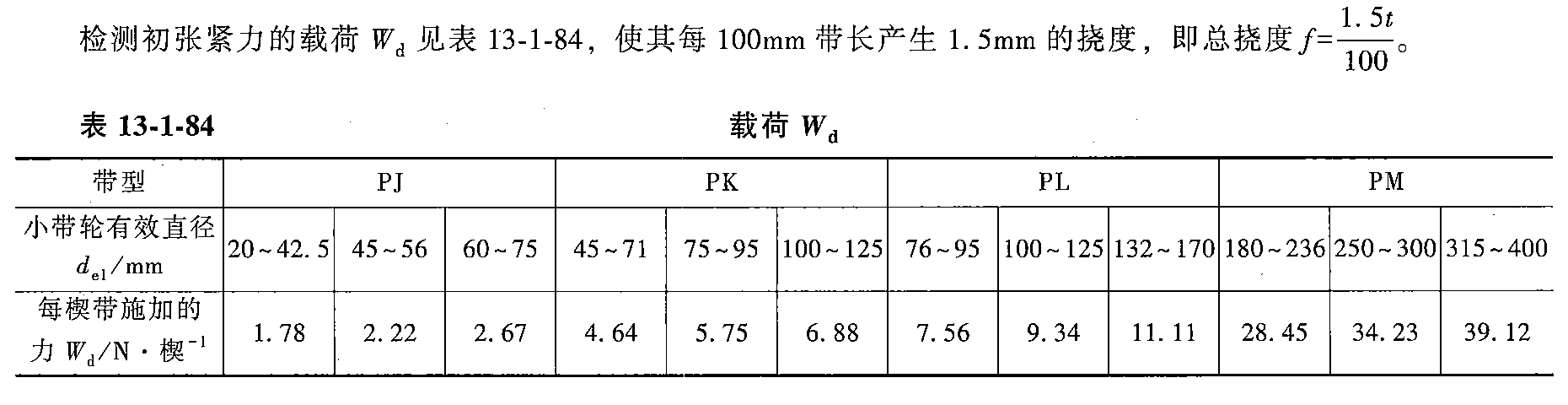

测定多楔带的预紧力也和V带相同。在切边中点所加的载荷G:
对于新安装的多楔带:
运转后的多楔带:
最小极限值 :
式中F0——预紧力(N);
ΔF0——预紧力的修正值(N),查表G14-40。
多楔带质量m和预紧力修正值ΔF0
表G14-40
| 带型 | 每楔、每米长的质量/[kg/(m·z)] | ΔF0/N |
|---|---|---|
| J | 0.01 | 42 |
| L | 0.05 | 122 |
| M | 0.16 | 302 |
同步带的初张紧力
同步带合适的预紧力见表G14-39。

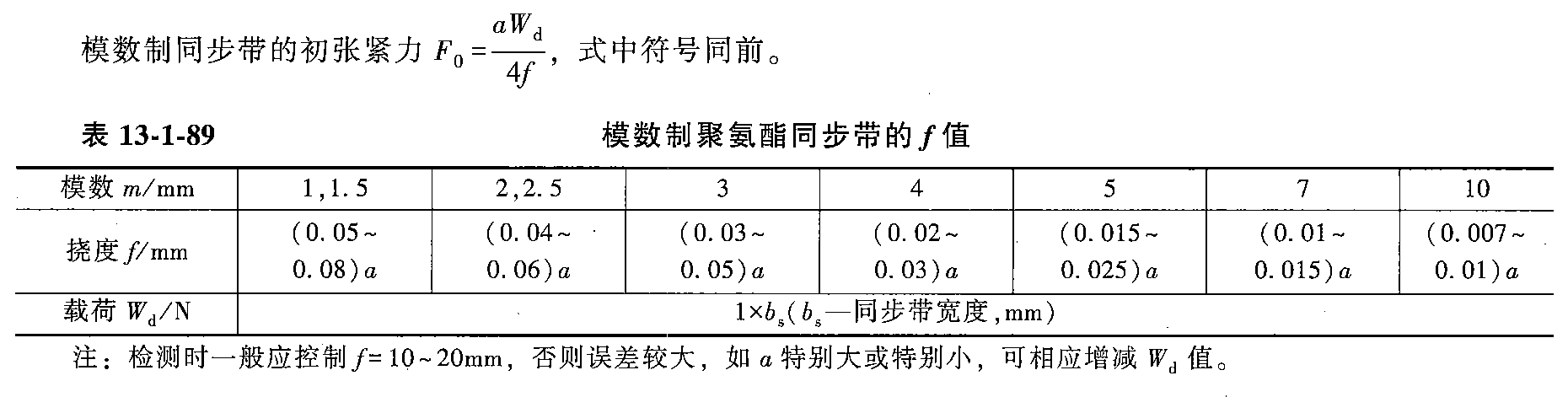

为了测定所需的预紧力F0,通常是在带的切边中点加一规定的载荷G,使切边长每100mm产生1.6mm的挠度,即f=1.6t/100来保证。

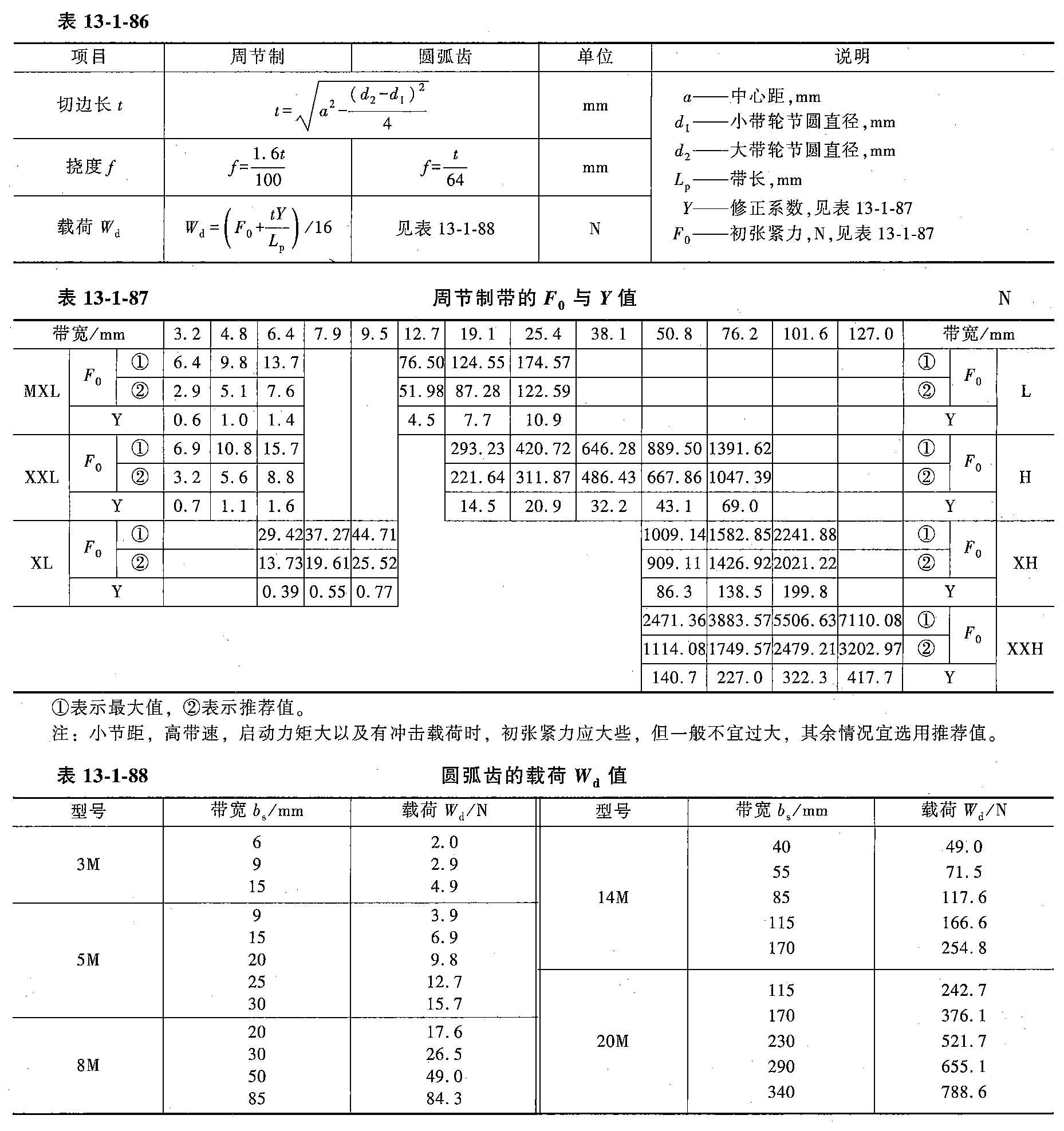

同步带的预紧力F0值
注:本表的单位是N。
表G14-39
|
带宽 /mm |
带型 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XL | L | H | XH | XXH | |||||||||||
| F0 | Y | F0 | Y | F0 | Y | F0 | Y | F0 | Y | ||||||
| 最大值 | 推荐值 | 最大值 | 推荐值 | 最大值 | 推荐值 | 最大值 | 推荐值 | 最大值 | 推荐值 | ||||||
| 6.4 | 29.4 | 13.7 | 0.4 | - | - | - | - | - | - | - | - | - | - | - | - |
| 7.9 | 37.3 | 19.6 | 0.55 | - | - | - | - | - | - | - | - | - | - | - | - |
| 9.5 | 44.7 | 25.5 | 0.77 | - | - | - | - | - | - | - | - | - | - | - | - |
| 12.7 | - | - | - | 76.5 | 52 | 4.5 | - | - | - | - | - | - | - | - | - |
| 19.1 | - | - | - | 125 | 87 | 7.7 | 293 | 222 | 14.5 | - | - | - | - | - | - |
| 25.4 | - | - | - | 175 | 123 | 11 | 421 | 312 | 21 | - | - | - | - | - | - |
| 38.1 | - | - | - | - | - | - | 646 | 486 | 32 | - | - | - | - | - | - |
| 50.8 | - | - | - | - | - | - | 890 | 668 | 43 | 1009 | 909 | 86 | 2471.5 | 1114 | 141 |
| 76.2 | - | - | - | - | - | - | 1392 | 1047 | 69 | 1583 | 1427 | 139 | 3884 | 1750 | 227 |
| 101.6 | - | - | - | - | - | - | - | - | - | 2242 | 2021 | 200 | 5507 | 2479 | 322 |
| 127 | - | - | - | - | - | - | - | - | - | - | - | - | 7110 | 3203 | 418 |
载荷G由下式算出:

式中
Fo——预紧力N,查表G14-39 ;
t-- 切边长(mm);
LP--同步带的节线长(mm);
Y——修正系数,查表G14-39。
平带的初张紧力
平带的预紧力通常是给定合适的预紧应力σ0。也可以根据下式计算平带单位宽度的预紧力F'0 (N/mm):

式中Pd ——设计功率(kW);
b-- 带宽(mm);
v-- 带速(m/s);
Kα——包角修正系数,查表13-1-71;
M——单位长度、单位宽度平带的质量 (kg/(m • mm))
为了测定所需的预紧力Fo(Fo=F'oxb),是在带的切边中点加一规定的载荷G,使切边长每100mm 产生1.0mm的挠度,即f=t/100来保证。
表G14-37是测定胶帆布平带预紧应力 σ0=1.8MPa单位宽度所需施加的载荷G值。
表G14-38是测定锦纶片复合平带预紧应力σ0 =3MPa单位宽度所需施加的载荷G值。

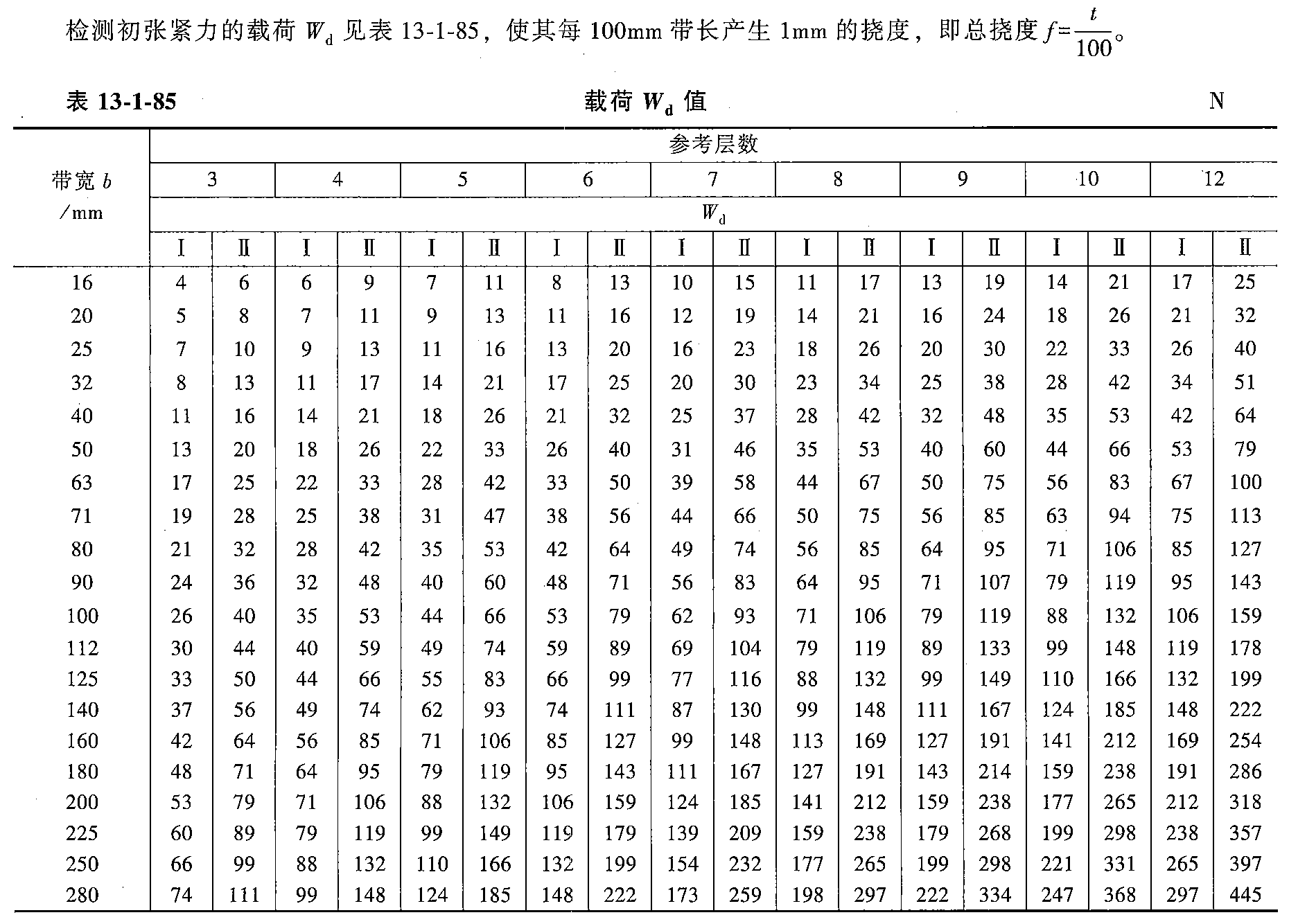

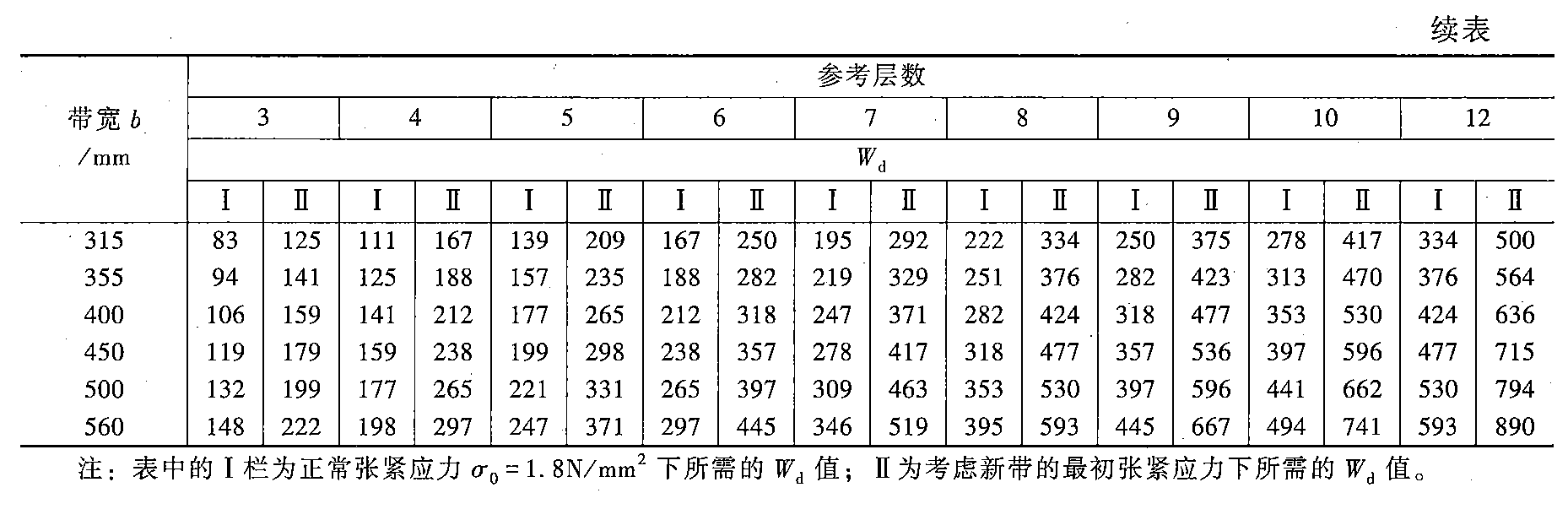

测定胶帆布平带预紧力的G值(产生挠度f=(t/100)mm的载荷G=G′×b)
注:1.按本表控制,带的σ0=1.8MPa。
2.轴间距小,倾斜角大于60°时,G值可减小10%。
3.自动张紧传动G值应增大10%。
4.新传动带G值应增大30%~50%。
表G14-37
| 帆布胶带层数 | 单位带宽的载荷G′/(N/mm) |
|---|---|
| 3 | 0.26 |
| 4 | 0.35 |
| 5 | 0.43 |
| 6 | 0.52 |
| 7 | 0.61 |
| 8 | 0.69 |
| 9 | 0.78 |
| 10 | 0.86 |
| 11 | 0.95 |
| 12 | 1.04 |
测定锦纶片复合平带预紧力的G值(产生挠度f=(t/100)mm的载荷G=G′×b)
注:1.按本表控制,带的σ0=3MPa。
2.新传动带G值应增大30%~50%。
表G14-38
| 带型 | 单位带宽的载荷G′/(N/mm) |
|---|---|
| L | 0.055 |
| M | 0.085 |
| H | 0.12 |
| EM | 0.17 |
