普通V带的尺寸规格

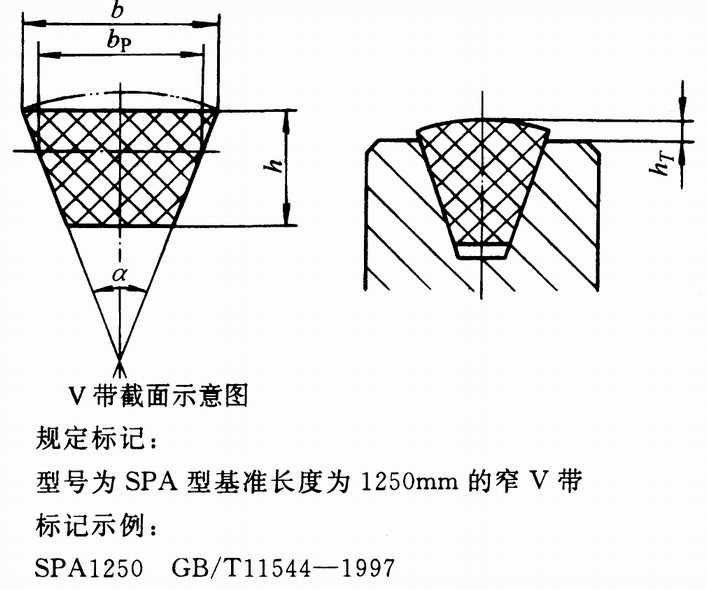

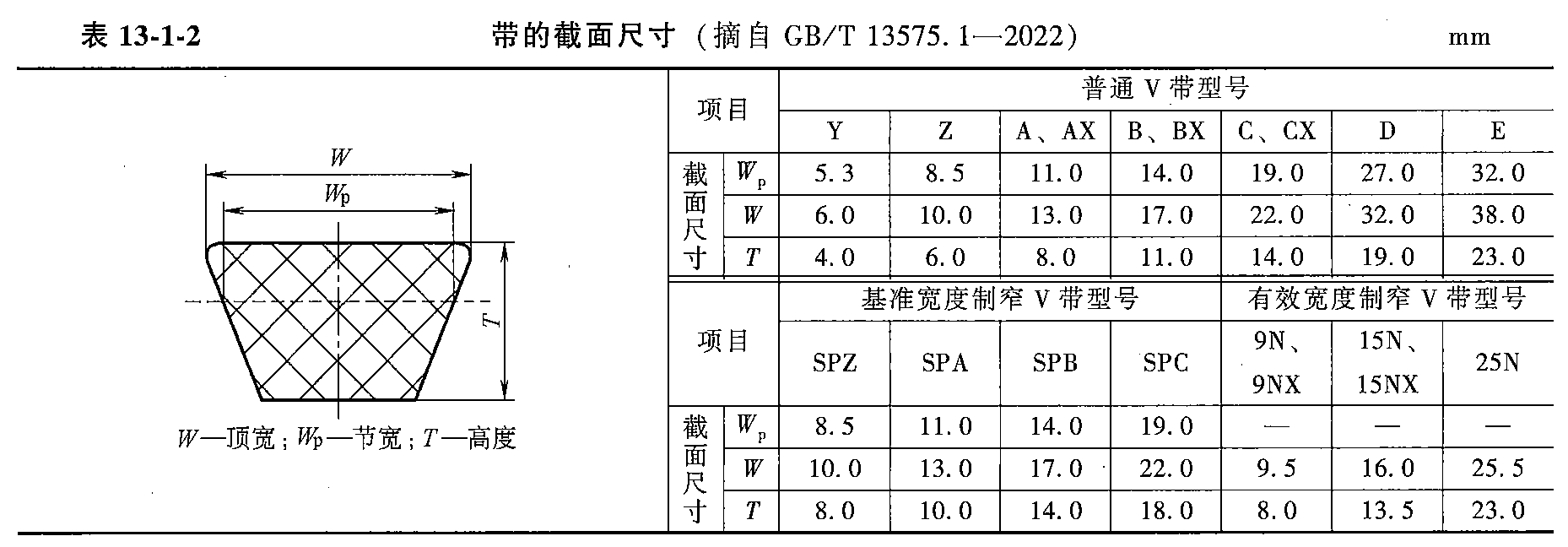

V带(基准宽度制)的截面尺寸(摘自GB/T 11544-2012)

注：本表的单位是mm。

型号 节宽bp 顶宽b 高度h 楔角α 露出高度hT 适用槽形的基准宽度
最大 最小
普通V带—Y 5.3 6 4 40° +0.8 -0.8 5.3
普通V带—Z 8.5 10 6 40° +1.6 -1.6 8.5
普通V带—A 11 13 8 40° +1.6 -1.6 11
普通V带—B 14 17 11 40° +1.6 -1.6 14
普通V带—C 19 22 14 40° +1.5 -2 19
普通V带—D 27 32 19 40° +1.6 -3.2 27
普通V带—E 32 38 23 40° +1.6 -3.2 32
窄V带—SPZ 8 10 8 40° +1.1 -0.4 8.5
窄V带—SPA 11 13 10 40° +1.3 -0.6 11
窄V带—SPB 14 17 14 40° +1.4 -0.7 14
窄V带—SPC 19 32 18 40° +1.5 -1 19

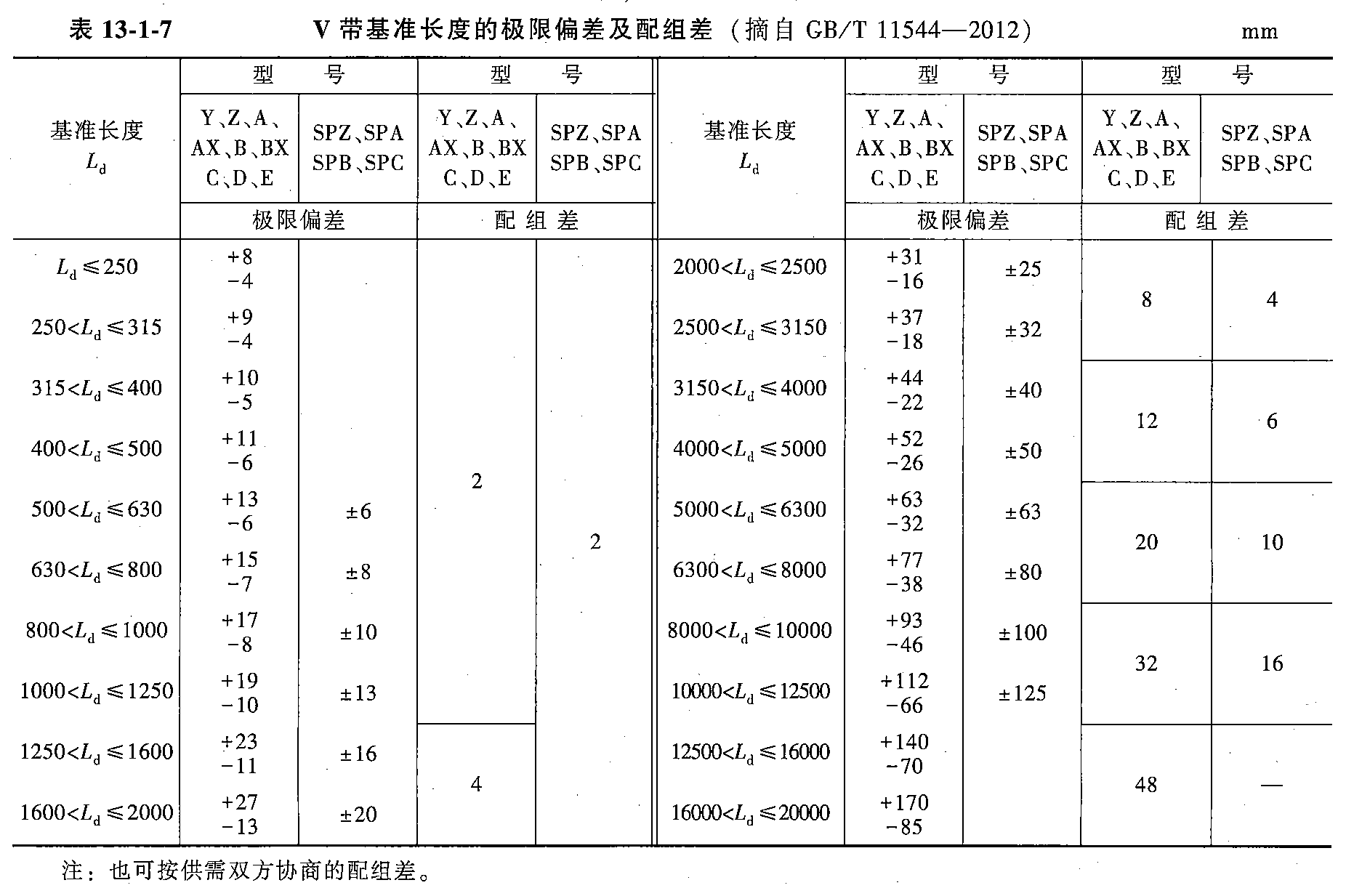

普通V带基准长度的极限偏差及配组差(摘自GB/T 11544-2012)

注：1．括号中逗号前后分别表示上偏差和下偏差。
2．本表的单位是mm。

基准长度Ld 基准长度Ld 带型 配组公差
基本尺寸 极限偏差 Y Z A B C D E
200 (+8,-4) Ο - - - - - - 2
224 (+8,-4) Ο - - - - - - 2
250 (+8,-4) Ο - - - - - - 2
280 (+9,-4) Ο - - - - - - 2
316 (+9,-4) Ο - - - - - - 2
355 (+10,-5) Ο - - - - - - 2
400 (+10,-5) Ο Ο - - - - - 2
450 (+11,-6) Ο Ο - - - - - 2
500 (+11,-6) Ο Ο - - - - - 2
560 (+13,-6) - Ο - - - - - 2
630 (+13,-6) - Ο Ο - - - - 2
710 (+15,-7) - Ο Ο - - - - 2
800 (+15,-7) - Ο Ο - - - - 2
900 (+17,-8) - Ο Ο Ο - - - 2
1000 (+17,-8) - Ο Ο Ο - - - 2
1120 (+19,-10) - Ο Ο Ο - - - 2
1250 (+19,-10) - Ο Ο Ο - - - 2
1400 (+23,-11) - Ο Ο Ο - - - 4
1600 (+23,-11) - Ο Ο Ο - - - 4
1800 (+27,-13) - - Ο Ο Ο - - 4
2500 (+27,-13) - - Ο Ο Ο - - 4
2240 (+31,-16) - - Ο Ο Ο - - 8
2500 (+31,-16) - - Ο Ο Ο - - 8
2800 (+37,-18) - - - Ο Ο Ο - 8
3150 (+37,-18) - - - Ο Ο Ο - 8
3550 (+44,-22) - - - Ο Ο Ο - 12
4000 (+44,-22) - - - Ο Ο Ο - 12
4500 (+52,-28) - - - Ο Ο Ο Ο 12
5000 (+52,-28) - - - Ο Ο Ο Ο 12
5600 (+63,-32) - - - - Ο Ο Ο 20
6300 (+63,-32) - - - - Ο Ο Ο 20
7100 (+77,-38) - - - - Ο Ο Ο 20
8000 (+77,-38) - - - - Ο Ο Ο 20
9000 (+93,-46) - - - - Ο Ο Ο 32
10000 (+93,-46) - - - - - Ο Ο 32
11200 (+112,-56) - - - - - Ο Ο 32
12500 (+112,-56) - - - - - Ο Ο 32
14000 (+140,-70) - - - - - Ο Ο 48
16000 (+140,-70) - - - - - - Ο 48
18000 (+170,-85) - - - - - - Ο 48
20000 (+170,-85) - - - - - - Ο 48

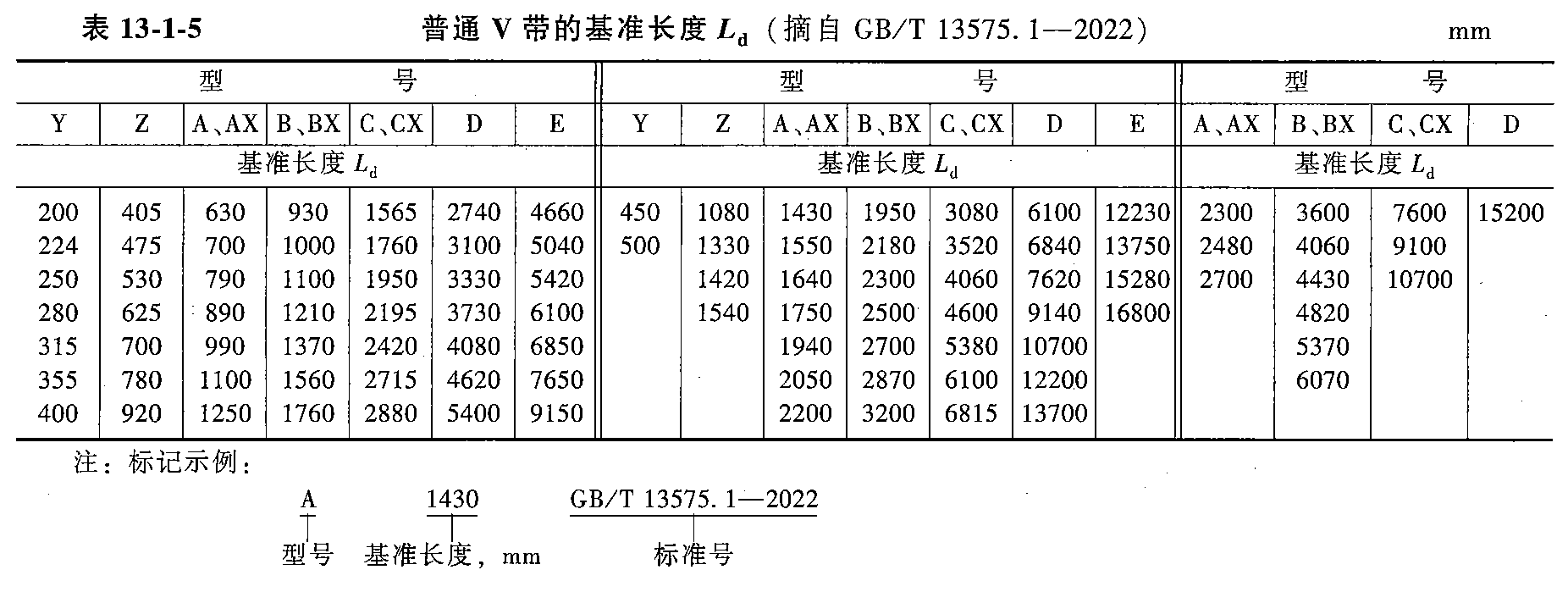

普通V带基准长度(摘自GB/T 11544-2012)

注：本表的单位是mm。

型号
Z A B C D E
405 630 930 1565 2740 4660
475 700 1000 1760 3100 5040
530 790 1100 1950 3330 5420
625 890 1210 2195 3730 6100
700 990 1370 2420 4080 6850
780 1100 1560 2715 4620 7650
820 1250 1760 2880 5400 9150
1080 1430 1950 3080 6100 12230
1330 1550 2180 3520 6840 13750
1420 1640 2300 4060 7620 15280
1540 1750 2500 4600 9140 16800
- 1940 2700 5380 10700 -
- 2050 2870 6100 12200 -
- 2200 3200 6815 13700 -
- 2300 3600 7600 15200 -
- 2480 4060 9100 - -
- 2700 4430 10700 - -
- - 4820 - - -
- - 5370 - - -
- - 6070 - - -

V带每米长的质量m(摘自GB/T 13575.1-2008)

带型 m/（kg/m）
普通V带—Y 0.023
普通V带—Z 0.060
普通V带—A 0.105
普通V带—B 0.170
普通V带—C 0.300
普通V带—D 0.630
普通V带—E 0.970
窄V带—SPZ 0.072
窄V带—SPA 0.112
窄V带—SPB 0.192
窄V带—SPC 0.370
窄V带—9N 0.08
窄V带—15N 0.20
窄V带—25N 0.57
窄V带—9J 0.122
窄V带—15J 0.252
窄V带—25J 0.693
