普通平带的尺寸规格
普通平带规格
注：1．胶帆布平带的宽度系列如下：16 20 25 32 40 50 63 71 80 90 100 112 125 140 160 180 200 224 250 280 315 355 400 450 500
2．本表的单位是mm。
①带厚为参考尺寸。
| 拉伸强度规格 | 胶帆布层数z | 带厚①δ | 宽度范围b | 最小带轮直径dmin | |
|---|---|---|---|---|---|
| /kN·m-1 | 推荐 | 许用 | |||
| 190 | 3 | 3.6 | 16～20 | 160 | 112 |
| 240 | 4 | 4.8 | 20～315 | 224 | 160 |
| 290 | 5 | 6 | 63～315 | 280 | 200 |
| 340 | 6 | 7.2 | 63～500 | 315 | 224 |
| 385 | 7 | 8.4 | 200～500 | 355 | 280 |
| 425 | 8 | 9.6 | 200～500 | 400 | 315 |
| 450 | 9 | 10.8 | 200～500 | 450 | 355 |
| 500 | 10 | 12 | 200～500 | 500 | 400 |
| 530 | 11 | 13.2 | 355～500 | 560 | 450 |
| 560 | 12 | 14.4 | 355～500 | 630 | 500 |
平带宽度、极限偏差和荐用带轮宽度(摘自GB/T 4489-2002)
注：本表的单位是mm。
| 平带宽度公称值 | 平带宽度极限偏差 | 推荐用对应轮宽 |
|---|---|---|
| 16 | ±2 | 20 |
| 20 | ±2 | 25 |
| 25 | ±2 | 32 |
| 32 | ±2 | 40 |
| 40 | ±2 | 50 |
| 50 | ±2 | 63 |
| 63 | ±2 | 71 |
| 71 | ±3 | 80 |
| 80 | ±3 | 90 |
| 90 | ±3 | 100 |
| 100 | ±3 | 112 |
| 112 | ±3 | 125 |
| 125 | ±3 | 140 |
| 140 | ±4 | 160 |
| 160 | ±4 | 180 |
| 180 | ±4 | 200 |
| 200 | ±4 | 224 |
| 224 | ±4 | 250 |
| 250 | ±4 | 280 |
| 280 | ±5 | 315 |
| 315 | ±5 | 355 |
| 355 | ±5 | 400 |
| 400 | ±5 | 450 |
| 450 | ±5 | 500 |
| 500 | ±5 | 560 |
环形带的长度(摘自GB/T 4489-2002)
注：1．如果给出的长度不够用，可按下列原则进行补充：系列两端之外，选用R20优先数系中的其他数，2000～5000相邻长度值之间，选用R40数系中的数。
2．本表的单位是mm。
| 优选系列 | 第二系列 |
|---|---|
| 500 | - |
| - | 530 |
| 560 | - |
| - | 600 |
| 630 | - |
| - | 670 |
| 710 | - |
| - | 750 |
| 800 | - |
| - | 850 |
| 900 | - |
| - | 950 |
| 1000 | - |
| - | 1060 |
| 1120 | - |
| - | 1180 |
| 1250 | - |
| - | 1320 |
| 1400 | - |
| - | 1500 |
| 1600 | - |
| - | 1700 |
| 1800 | - |
| - | 1900 |
| 2000 | - |
| 2240 | - |
| 2500 | - |
| 2800 | - |
| 3150 | - |
| 3550 | - |
| 4000 | - |
| 4500 | - |
| 5000 | - |
有端平带的最小长度(摘自GB/T 4489-2002)
注：供货长度由供求双方协商决定，供货的有端平带可由若干段组成，其偏差范围为0％～±2％。
| 平带宽度b/mm | 有端平带最小长度/m |
|---|---|
| b≤90 | 8 |
| 90＜b≤250 | 15 |
| b＞250 | 20 |
平带的接头形式
| 接头种类 | 简图 | 特点及应用 | |
|---|---|---|---|

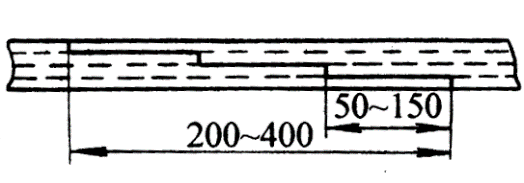

| 硫化接头 | 胶帆布平带硫化接头 |
|
接头平滑、可靠，联接强度高，但联接技术要求高；接头效率80%～90% 用于不需经常改接的高速大功率传动和有张紧轮的传动 |

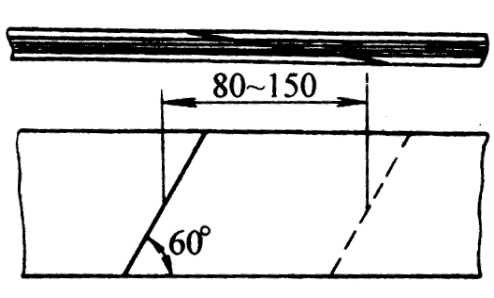

| 锦纶片复合平带硫化接头 |
|
||
| 机械接头 | 带扣接头 |
|
联接迅速、方便，其端部被削弱，运转中有冲击；接头效率85%～90% 用于经常改接的中小功率传动，胶帆布平带扣接头v＜20m/s，铁丝钩接头v＜25m/s |

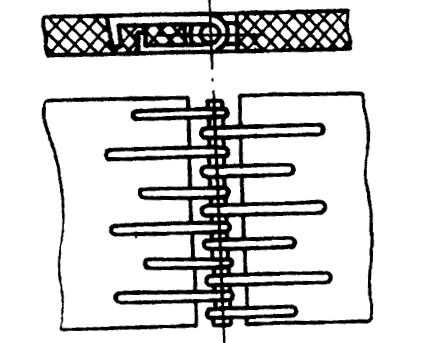

| 铁丝钩接头 |
|
||

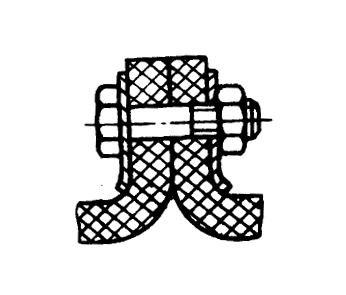

| 螺栓接头 |
|
联接方便，接头强度高，只能单面传动；接头效率30%～65% 用于v＜10m/s的大功率胶帆布平带传动 |
|
