产品几何技术规范(GPS) 技术产品文件中表面结构的表示法

代  号

含  义

表示不允许去除材料，单向上限值，默认传输带，R轮廓，粗糙度的最大高度0.4μm，评定长度为5个取样长度(默认)，“16%规则”(默认)

表示去除材料，单向上限值，默认传输带，R轮廓，粗糙度最大高度的最大值0.2μm，评定长度为5个取样长度(默认)，“最大规则”

表示去除材料，单向上限值，传输带0.008-0.8mm，R轮廓，算术平均偏差3.2μm，评定长度为5个取样长度(默认)，“16规则”(默认)

表示去除材料，单向上限值，传输带——根据GB/T 6062，取样长度0.8μm(λ_s默认0.0025mm)，R轮廓，算术平均偏差3.2μm，评定长度包含3个取样长度，“16%规则”(默认)

表示不允许去除材料，双向极限值，两极限值均使用默认传输带，R轮廓，上限值——算术平均偏差3.2μm，评定长度为5个取样长度(默认)，“最大规则”，下限值——算术平均偏差0.8μm，评定长度为5个取样长度(默认)，“16%规则”(默认)

要  求

示  例

表面粗糙度：

双向极限值；上限值为Ra＝50μm，下限值为Ra＝6.3μm；均为“16%规则”(默认)；两个传输带均为0.008-4mm；默认的评定长度5×4mm＝20mm；表面纹理呈近似同心圆且圆心与表面中心相关；加工方法为铣削；不会引起争议时，不必加U和L

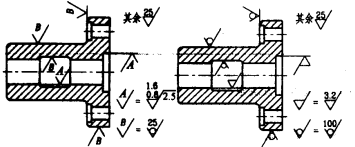

除一个表面以外，所有表面的粗糙度：

单向上限值；Rz＝6.3μm；“16%规则”(默认)；默认传输带；默认评定长度(5×λ_c)；表面纹理没有要求；去除材料的工艺

不同要求的表面的表面粗糙度

单向上限值；Ra＝0.8μm；“16%规则”(默认)；默认传输带；默认评定长度(5×λ_c)；表面纹理没有要求；去除材料的工艺

表面粗糙度：

两个单向上限值；

① Ra＝1.6μm时：“16%规则”(默认)(GB/T 10610)；默认传输带(GB/T 10610和GB/T 6062)；默认评定长度(5×λ_c)(GB/T 10610)；

② Rzmax＝6.3μm时：最大规则；传输带-2.5μm(GB/T 6062)；评定长度默认5×2.5mm；表面纹理垂直于视图的投影面；加工方法为磨削

表面粗糙度：

单向上限值；Rz＝0.8μm；“16%规则”(默认)(GB/T 10610)；默认传输带(GB/T 10610和GB/T 6062)；默认评定长度(5×λ_c)(GB/T 10610)；表面纹理没有要求；表面处理为铜件，镀镍/铬；表面要求对封闭轮廓的所有表面有效

表面粗糙度：

单向上限值和一个双向极限值；

① 单向Ra＝1.6μm时，“16%规则”(默认)(GB/T 10610)；传输带-0.8mm(λ_s根据GB/T 6062确定)；评定长度5×0.8＝4mm(GB/T 10610)；

② 双向Rz时，上限值Rz＝125μm，下限值Rz＝3.2μm；“16%规则”(默认)；上、下极限传输带均为-2.5mm(λ_s根据GB/T 6062确定)；上、下极限评定长度均为5×2.5＝12.5mm(GB/T 10610)，即使不会引起争议，也可以标注U和L符号；表面处理为钢件，镀镍/铬

表面结构和尺寸可以标注在同一尺寸线上

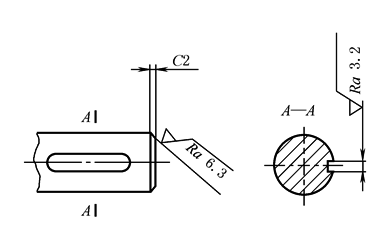

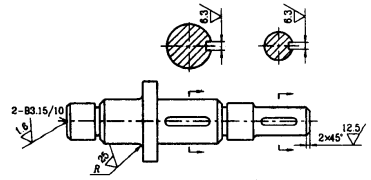

键槽侧壁的表面粗糙度：

一个单向上限值；Ra＝3.2μm；“16%规则”(默认)(GB/T 10610)；默认评定长度(5×λ_c)(GB/T 10610)；默认传输带(GB/T 10610和GB/T 6062)；表面纹理没有要求；去除材料的工艺

倒角的表面粗糙度：

一个单向上限值；Ra＝6.3μm；“16%规则”(默认)(GB/T 10610)；默认评定长度(5×λ_c)(GB/T 10610)；默认传输带(GB/T 10610和GB/T 6062)；表面纹理没有要求；去除材料的工艺

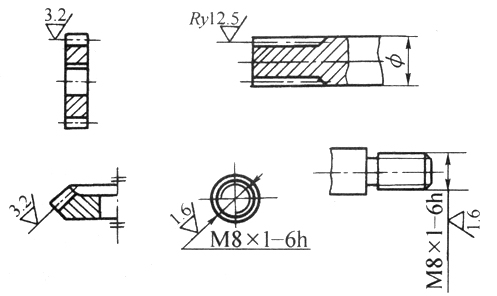

表面结构和尺寸可以一起标注在延长线上或分别标注在轮廓线和尺寸界线上

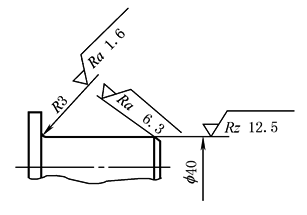

示例中的三个表面粗糙度要求：

单向上限值；分别是Ra＝1.6μm；Ra＝6.3μm，Rz＝12.5μm；“16%规则”(默认)(GB/T 10610)；默认评定长度(5×λ_c)(GB/T 10610)；默认传输带(GB/T 10610和GB/T 6062)；表面纹理没有要求；去除材料的工艺

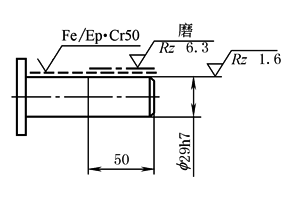

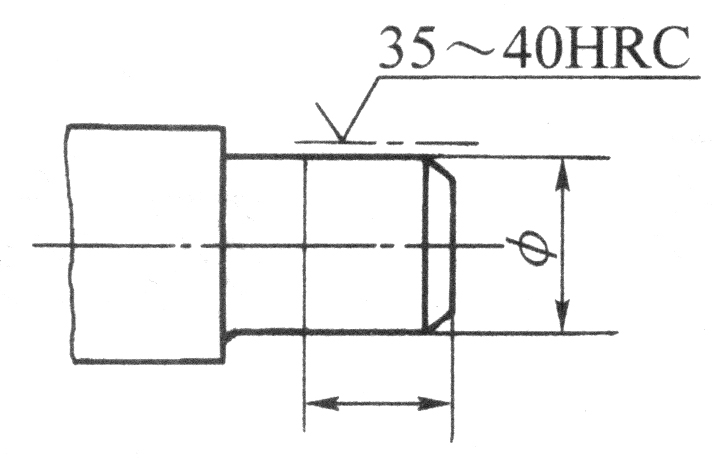

表面结构、尺寸和表面处理的标注:该示例是三个连续的加工工序

第一道工序：单向上限值；Rz＝1.6μm；“16%规则”(默认)(GB/T 10610)；默认评定长度(5×λ_c)(GB/T 10610)；默认传输带(GB/T 10610和GB/T 6062)；表面纹理没有要求；去除材料的工艺

第二道工序：镀铬，无其他表面结构要求

第三道工序：一个单向上限值，仅对长为50mm的圆柱表面有效；Rz＝6.3μm；“16%规则”(默认)(GB/T 10610)；默认评定长度(5×λ_c)(GB/T 10610)；默认传输带(GB/T 10610和GB/T 6062)；表面纹理没有要求；磨削加工工艺
