莫氏圆锥系列值

机床和工具柄用自夹圆锥(摘自GB/T 1443-1996)

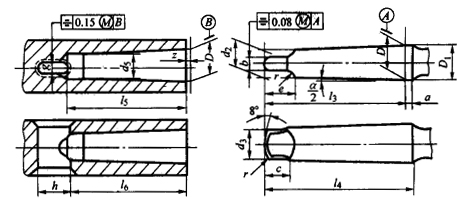

带扁尾的内圆锥和外圆锥

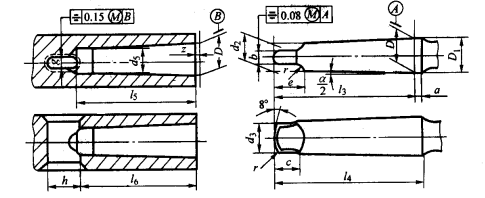

带螺纹孔的内圆锥和外圆锥

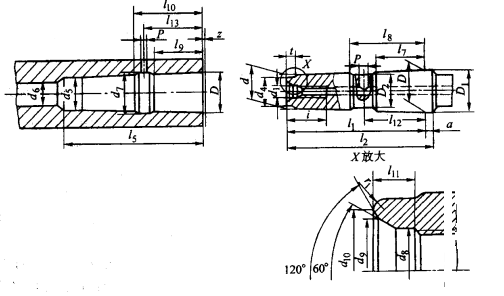

扁尾、带冷却液输入孔的内圆锥和外圆锥

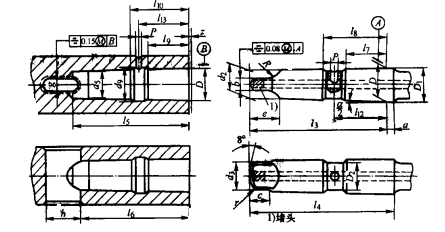

带螺纹孔、带冷却液输入孔的内圆锥和外圆锥

名称 米制圆锥 莫氏圆锥 米制圆锥
4 6 0 1 2 3 4 5 6 80 100 120 160 200
锥度 1:20=0.05 1:19.212
=0.052
05 		1:20.047
=0.049
88 		1:20.020
=0.049
95 		1:19.922
=0.050
20 		1:19.254
=0.051
94 		1:19,002
=0.052
63 		1:19.180
=0.052
14 		1:20=0.05
外 圆 锥 D 4 6 9.045 12.065 17.780 23.825 31.267 44.399 63.348 80 100 120 160 200
a 2 3 3 3.5 5 5 6.5 6.5 8 8 10 12 16 20
D1≈ 4.1 6.2 9.2 12.2 18 24.1 31.6 44.7 63.8 80.4 100.5 120.6 160 201
D2 — — — — 15 21 28 40 56 — — — — —
d≈ 2.9 4.4 6.4 9.4 14.6 19.8 25.9 37.6 53.9 70.2 88.4 106.6 143 179.4
d1 — — — M6 M10 M12 M16 M20 M24 M30 M36 M36 M48 M48
d2≈ — — 6.1 9 14 19.1 25.2 36.5 52.4 69 87 105 141 177
d3≤ — — 6 8.7 13.5 18.5 24.5 35.7 51 67 85 102 138 17l
d4≤ 2.5 6 8 9 14 19 25 35.7 51 67 85 102 138 174
d8 — — — 6.4 10.5 13 17 21 26 — — — — —
d9 — — — 8 12.5 15 20 26 31 — — — — —
d10≤ — — — 8.5 13.2 17 22 30 36 — — — — —
l1 23 32 50 53.5 64 81 102.5 129.5 182 196 232 268 340 412
l2≤ 25 35 53 57 69 86 109 136 190 204 242 280 356 432
l3 — — 56.5 62 75 94 117.5 149.5 210 20 260 300 380 460
l4≤ — — 59.5 65.5 80 99 124 156 218 228 270 312 396 480
l7 — — — — 20 29 39 5t 81 — — — — —
l8 — — — — 34 43 55 69 99 — — — — —
l11 — — — 4 5 5.5 8.2 10 11.5 — — — — —
l12 — — — — 27 36 47 60 90 — — — — —
p — — — — 4.2 5 6.8 8.5 10.2 — — — —
b  h13 — — 3.9 5.2 6.3 7.9 11.9 15.9 19 26 32 38 50 62
c — — 6.5 8.5 10 13 16 19 27 24 28 32 40 48
e≤ — — 10.5 13.5 16 20 24 29 40 48 58 68 88 108
i≥ — — — 16 24 24 32 40 47 59 70 70 92 92
R≤ — — 4 5 6 7 8 12 18 24 30 36 48 60
r — — 1 1.2 1.6 2 2.5 3 4 5 5 6 8 10
r1 0.2 0.2 0.6 1 2.5 4 5 5 6 8 10
t≤ 2 3 4 5 7 9 10 16 24 30 36 48 60
内 圆 锥 d5H11 3 4.6 6.7 9.7 l4.9 20.2 26.5 38.2 54.8 71.5 90 108.5 145.5 182.5
d6≥ — — — 7 11.5 14 18 23 27 33 39 39 52 52
d7 — — — — 19.5 24.5 32 44 63 — — — — —
l5≥ 25 34 52 56 67 84 107 135 188 202 240 276 350 424
l6 21 29 49 52 62 78 98 125 177 186 220 254 321 388
l9 — — — — 22 31 41 53 83 — — — — —
ll0 — — — — 32 41 53 67 97 — — — — —
l13 — — — — 27 36 47 60 90 — — — — —
g A13 2.2 3.2 3.9 5.2 6.3 7.9 11.9 15.9 19 26 32 38 50 62
h 8 12 L5 19 22 27 32 38 47 52 60 70 90 110
P — — — — 4.2 5 6.8 8.5 10.2 — — — — —
z 0.5 0.5 1 1 1 1 1 1 1 1.5 1.5 1.5 2 2

贾各圆锥的形式和参数(摘自GB/T 6090-1993)

圆锥规格 D d L 锥角a 锥度
J0 6.350 5.802 11.112 2°49′24.7″ 1:20.288=0.04929
J1 9.754 8.469 16.669 4°24′53.1″ 1:12.972=0.07709
J2(短) 13.940 12.386 19.050 4°40′11.6″ 1:12.262=0.08155
J2 14.199 12.386 22.225 4°40′11.6″ 1:12.262=0.08155
J33 15.850 14.237 25.400 3°38′13.4″ 1:15.748=0.06350
J6 17.170 15.852 25.400 2°58′24.8″ 1:19.264=0.05191
J3 20.599 18.951 30.956 3°3′1.0″ 1:18.779=0.05325
(J4) 28.550 26.346 42.069 3°0′5.8″ 1:19.084=0.05240
(J5) 35.890 33.422 7.625 2°58′8.3″ 1:19.305=0.05183
