简化标注规定及避免采用的标注形式
简化标注规定(摘自GB/T 1182-1996)
| 一般规定 | 图 例 |
|---|---|

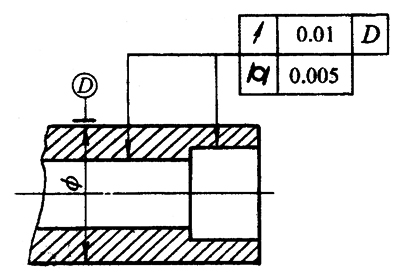

| 同一要素有多项形位公差要求时，可在一条指引线末端西出多个框格 |
|
| 当几个要素有相同形位公差要求时，可以从框格的同一端引出多个指示箭头 |
|

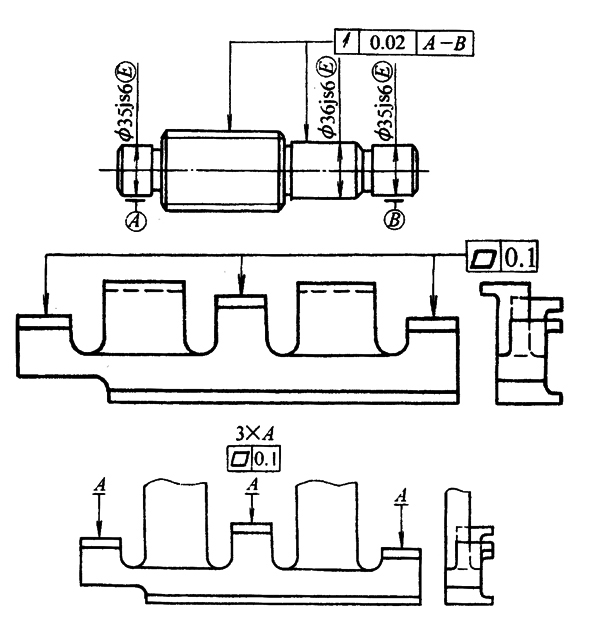

| 对不同的要素有相同的多项形位公差要求时，可以将多个公差框格联在一起 |
|

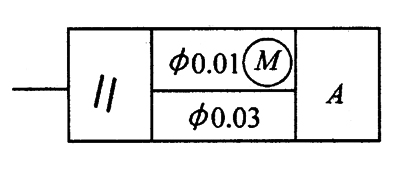

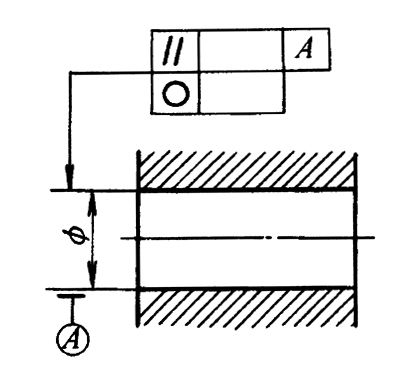

| 同一要素对同一形位公差项目的要求不同，可用共同项目框格或基准框格表示 |
|

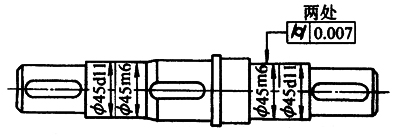

| 对于同样的结构要素具有相同的形位公差要求时，可只标注一个公差框格，并在框格上方用文字说明 |
|

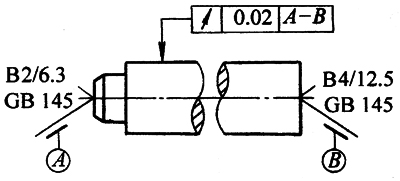

| 以中心孔为基准时。可以从中心线和端面的交点处引出标注 |
|
避免采用的标注方法
| 要素特征 | 避免采用的图例 | 说 明 |
|---|---|---|
| 被测要素 |
|

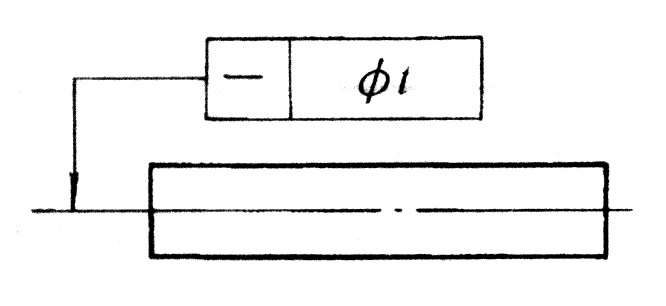

被测要素为单一要素的轴线，指示箭头不应直接指向轴线，必须与尺寸线相连 |
|

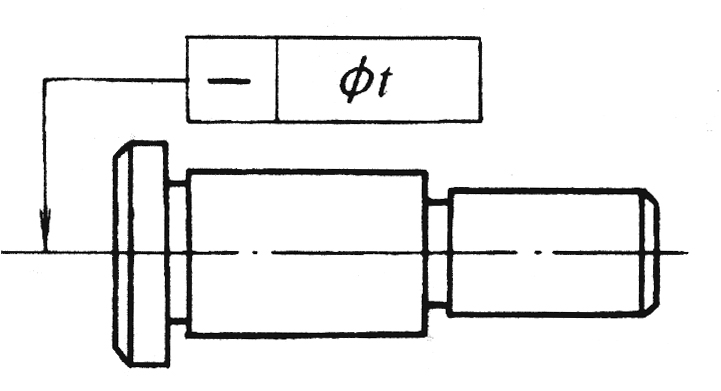

被测要素为多要素的公共轴线时，指示箭头不应直接指向轴线，而应各自分别注出 | |
|

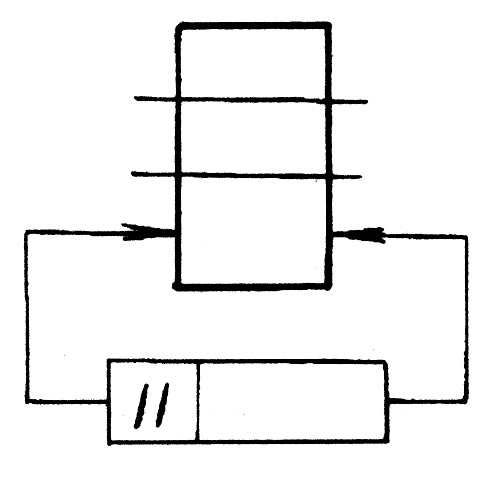

任选基准必须注出基准代号，并在框格中注出基准字母 | |
| 基准要素 |
|

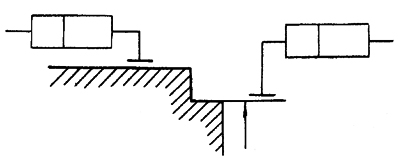

短横划不应直接与轮廓线或其延长线相连。必须标出完整的基准代号并在框格中标出字母代号 |
|
短横划不应直接与尺寸线相连，必须标出基准代号并在框格中标出字母代号 | |
|

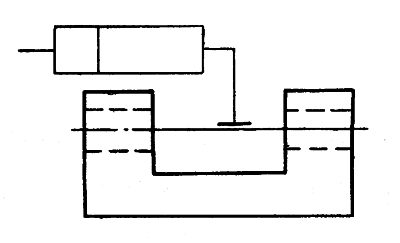

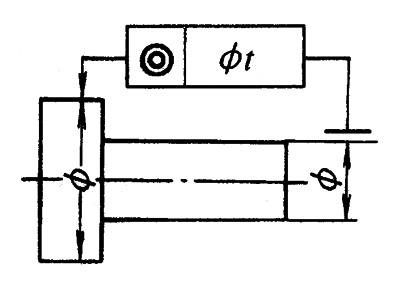

当基准要素为多个要素的公共轴线、公共中心平面时，短横划不应直接与公共轴线相连，必须分别标注，并在框格内注出字母代号 | |
|

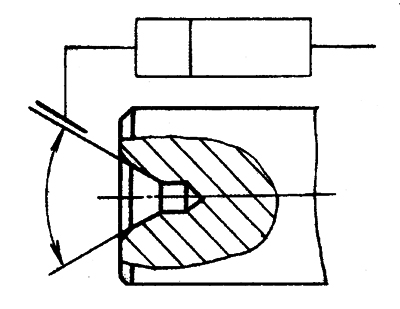

当中心孔为基准时，短横划不应直接与中心孔的角度尺寸线相连，必须标出基准代号并在框格中标出字母代号 |
