形位公差的符号及其标注

项 目

标　 注　 方　 法

标　 注　 示　 例

1.公共公差带

某些零件上的要素，由于功能的要求需要由同一个公差带来控制，这个公差带称为“公共公差带。”常见有共线和共面要求

三个表面用同一公差带控制以达到共面要求，应在公差框格上方标注“共面”二字。为同一要求的另一种标注形式，即公差框格不与被测要素相连，每一个要素上标以符号及字母。框格上方标上被测要素的数量及字母代号3×A，并在其后标注“共面”

2.全周符号

某项形位公差要求适用于视图上的整个外轮廓线或整个外轮廓面时，用全周符号标注

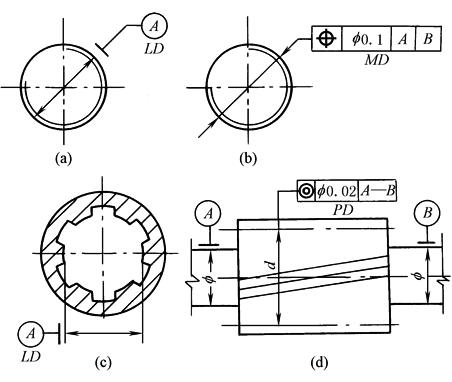

3.螺纹、齿轮、花键的标注

一般情况下，螺纹轴线作为被测要素或基准要素均为中径轴线，不需另加说明。如需采用螺纹大径轴线则应用“MD”表示，采用小径轴线用“LD”表示，如图a，b。

由齿轮和花键轴线作为被测要素或基准要素时，节径轴线用“PD”表示，大径(对外齿轮是顶圆直径，对内齿轮是根圆直径)轴线用“MD”表示，小径(对外齿轮是根圆直径，对内齿轮为顶圆直径)轴线用“LD”表示，如图c，d

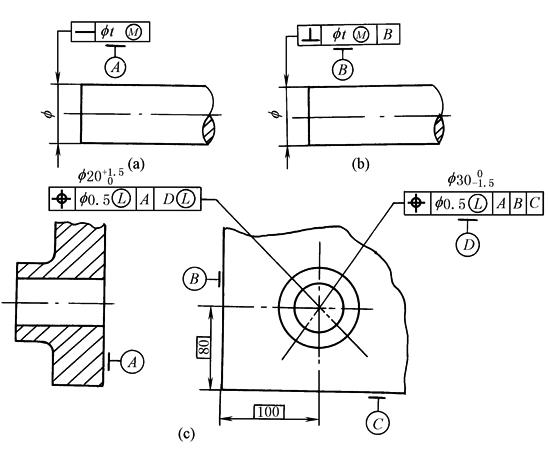

4.相关要求应用于基准要素时，基准符号的标注

相关要求应用于基准要素A，且其边界由采用最大实体要求的形位公差确定时的标注，如图a

相关要求用基准要素B，且其边界由采用最大实体要求的位置公差确定时的标注，如图b

相关要求应用于基准要素D，且其边界由采用最小实体要求的位置公差确定时的标注，如图c

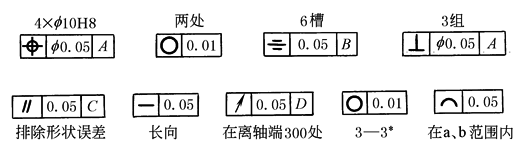

5.说明性内容的标注

除框格和基准符号外，还需对形位公差要求进行说明时，可在框格上方或下方标注说明性内容

①被测要素的数量，如4个f 10H8孔，两处，6个槽，3组孔等均满足框格规定的公差带要求时，应标在公差框格上方

②一些其他说明内容，如对检测的要求，对公差带控制范围的要求等均应写在公差框格的下方

注：* 见GB/T 1958—2004中的规定。
