圆锥配合（摘自GB/T 12360-2005）
圆锥配合（摘自GB/T 12360-2005）
适用范围
术语及定义

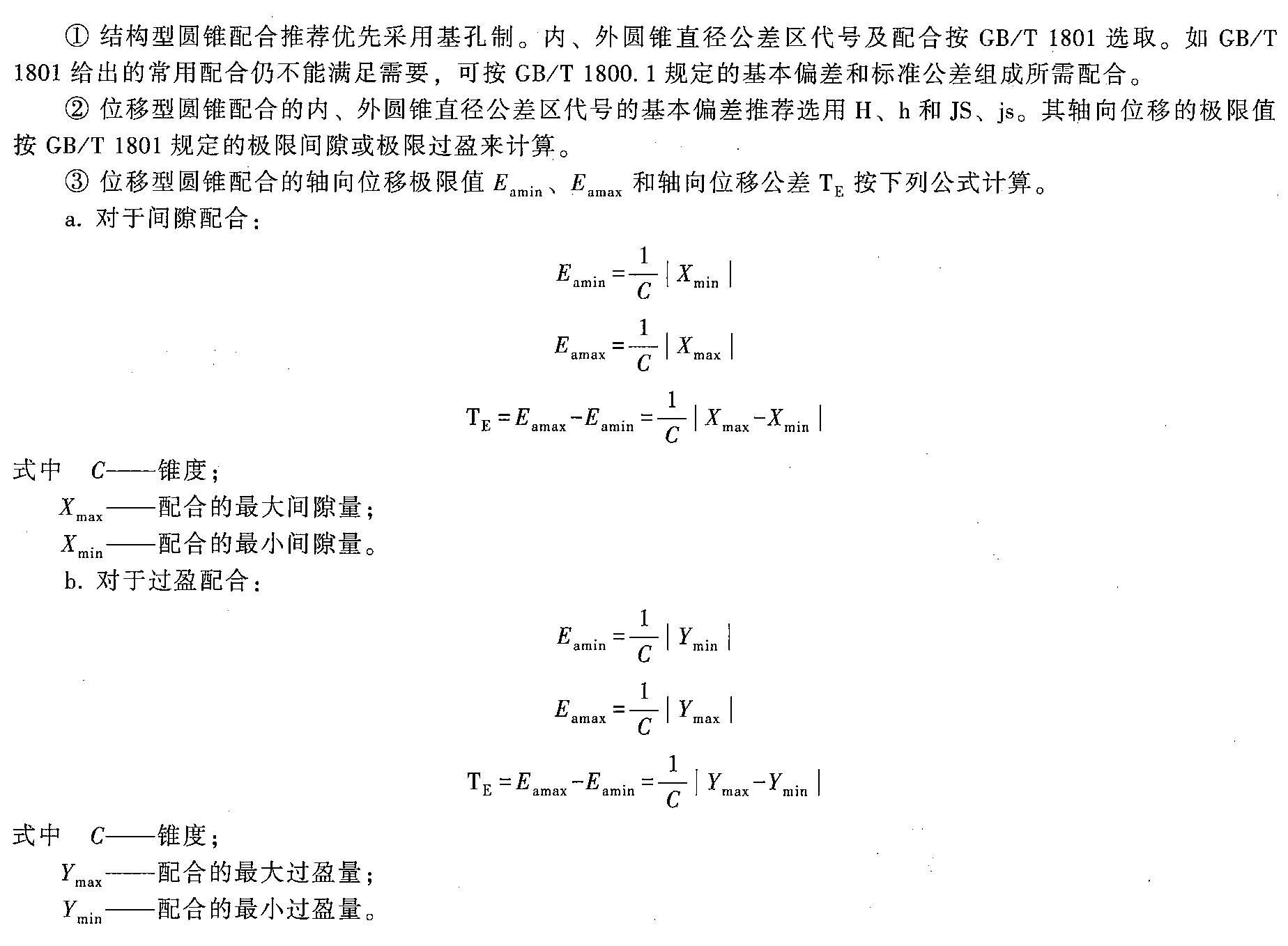

圆锥配合的一般规定
内、外圆锥轴向极限偏差的计算
基本概念(摘自GB/T 12360-1990)
| 序号 | 术语 | 定 义 |
|---|---|---|
| 1 | 圆锥配合 |

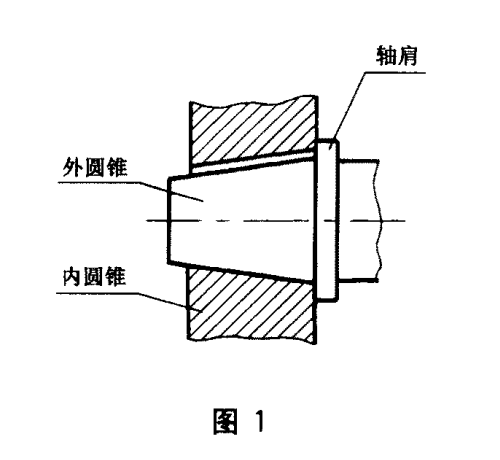

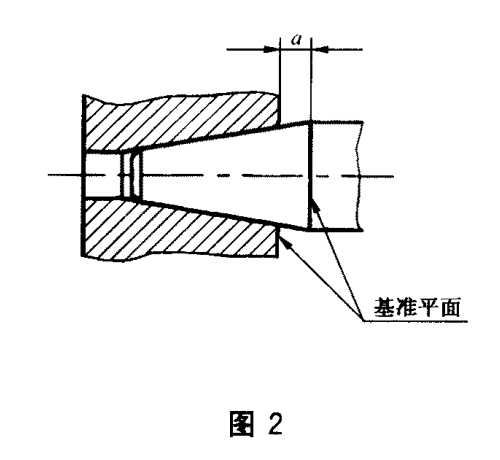

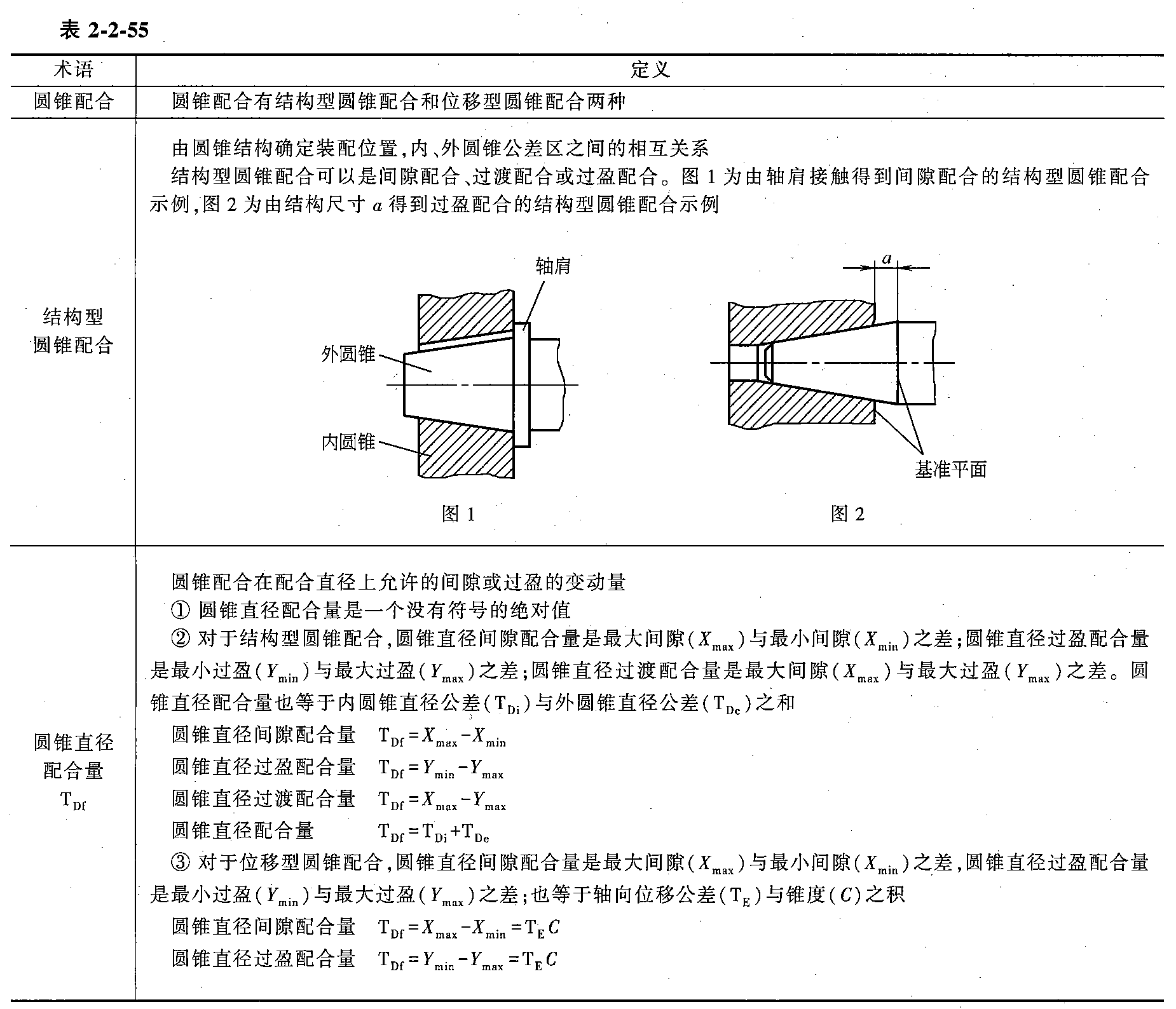

圆锥配合有结构型圆锥配合和位移型圆锥配合两种。 基本圆锥相同的内、外圆锥直径之间由于结合不同所形成的相互关系 对于结构型圆锥配合，由内、外圆锥直径公差决定。结构型圆锥配合可以是间隙配合、过渡配合或过盈配合。 图1为由轴肩接触得到间隙配合的结构型圆锥配合示例 ，图2为由结构尺寸a得到过盈配合的结构型圆锥配合示例。 对于位移型圆锥配合，由内、外圆锥相对轴向位移（Ea）决定。 |
| 2 | 圆锥直径配合公差TDP | 圆锥配合在配合的直径上允许的间隙或过盈的变动量 |
| 对于结构型圆锥配合 | ||
| 间隙配合：TDP=Smax－Smin | ||
| 过盈配合：TDP =δmax－δmin | ||
| 过渡配合：TDP =Smax＋δmax | ||
| 所有配合：TDP =Tdi＋TDe | ||
| 对于位移型圆锥配合 | ||
| 间隙配合： TDP =Smax－Smin | ||
| 过盈配合：TDP =δmax－δmin | ||
| 所有配合：TDP ＋C×TE | ||
| 式中 Smax ﹑Smin——最大、最小间隙量 | ||
| δmax﹑δmin——最大、最小过盈量 | ||
| TDi、TDe——内、外圆锥直径公差 | ||
| C、TE——锥度、轴向位移公差 | ||
| 3 | 位移型圆锥配合的初始位置P | 在不施加力的情况下，相互结合的内、外圆锥表面接触时的轴向位置 |
| 4 | 位移型圆锥配合的极限初始位置P1、P2 |

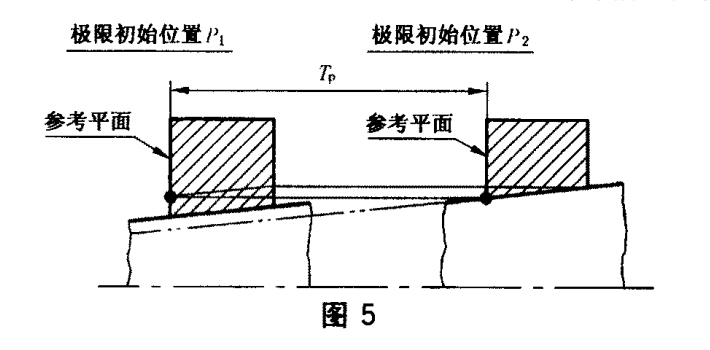

初始位置允许的界限 P1为内圆锥最小极限圆锥与外圆锥最大极限圆锥的接触位置；P2为内圆锥最大极限圆锥与外圆锥最小极限圆锥的接触位置，见图5 |
| 5 | 位移型圆锥配合的初始位置公差Tp | 初始位置的变动量Tp=1/C（TDi+TDe） |

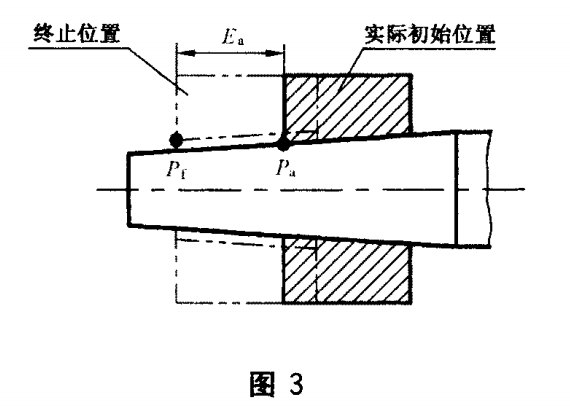

| 6 | 位移型圆锥配合的实际初始位置Pa | 相互结合的内、外实际圆锥的初始位置（见图3及图4），它应位于Pl和P2之间 |
| 7 | 位移型圆锥配合的终止位置Pf | 相互结构的内、外圆锥，为使其终止状态得到要求的间隙或过盈，所规定的相互轴向位置，见图3及图4 |

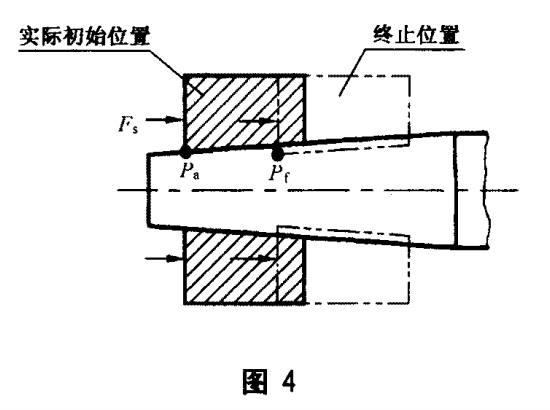

| 8 | 位移型圆锥配合的装配力Fs | 相互结合的内、外圆锥，为在终止位置（Pf）得到要求的过盈所施加的轴向力（图4） |
| 9 | 位移型圆锥配合的轴向位移E | 相互结合的内、外圆锥，从实际初始位置（Pa）到终止位置（Pf）移动的距离（图3） |

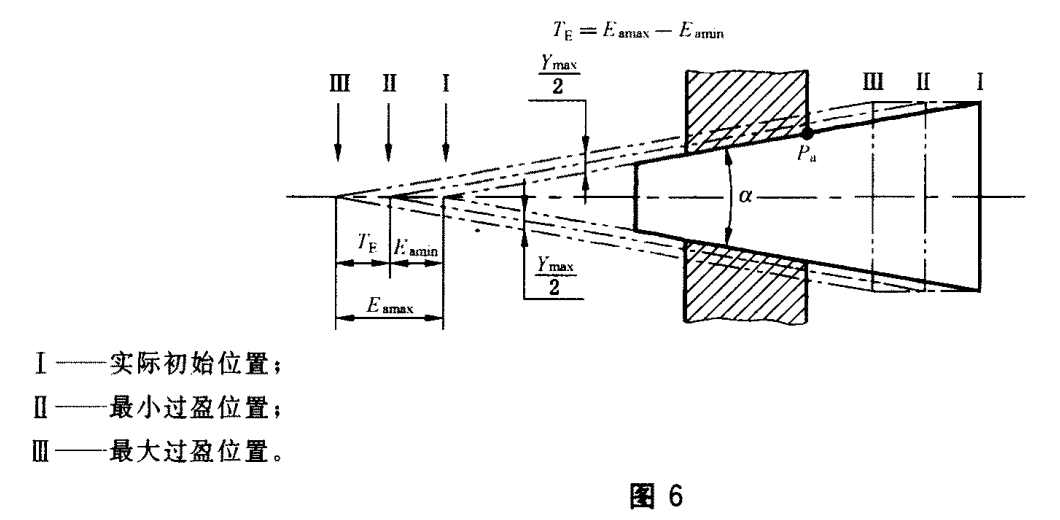

| 10 | 位移型圆锥配合的最小轴向位移Eamin | 在相互结合的内、外圆锥的终止位置上，得到最小间隙或最小过盈的轴向位移（图6） |
| 11 | 位移型圆锥配合的最大轴向位移Eamax | 在相互结合的内、外圆锥的终止位置上，得到最大问隙或最大过盈的轴向位移（图6） |
| 12 | 位移型圆锥配合的轴向位移公差TE | 轴向位移允许的变动量TE=Eamax－Eamin |

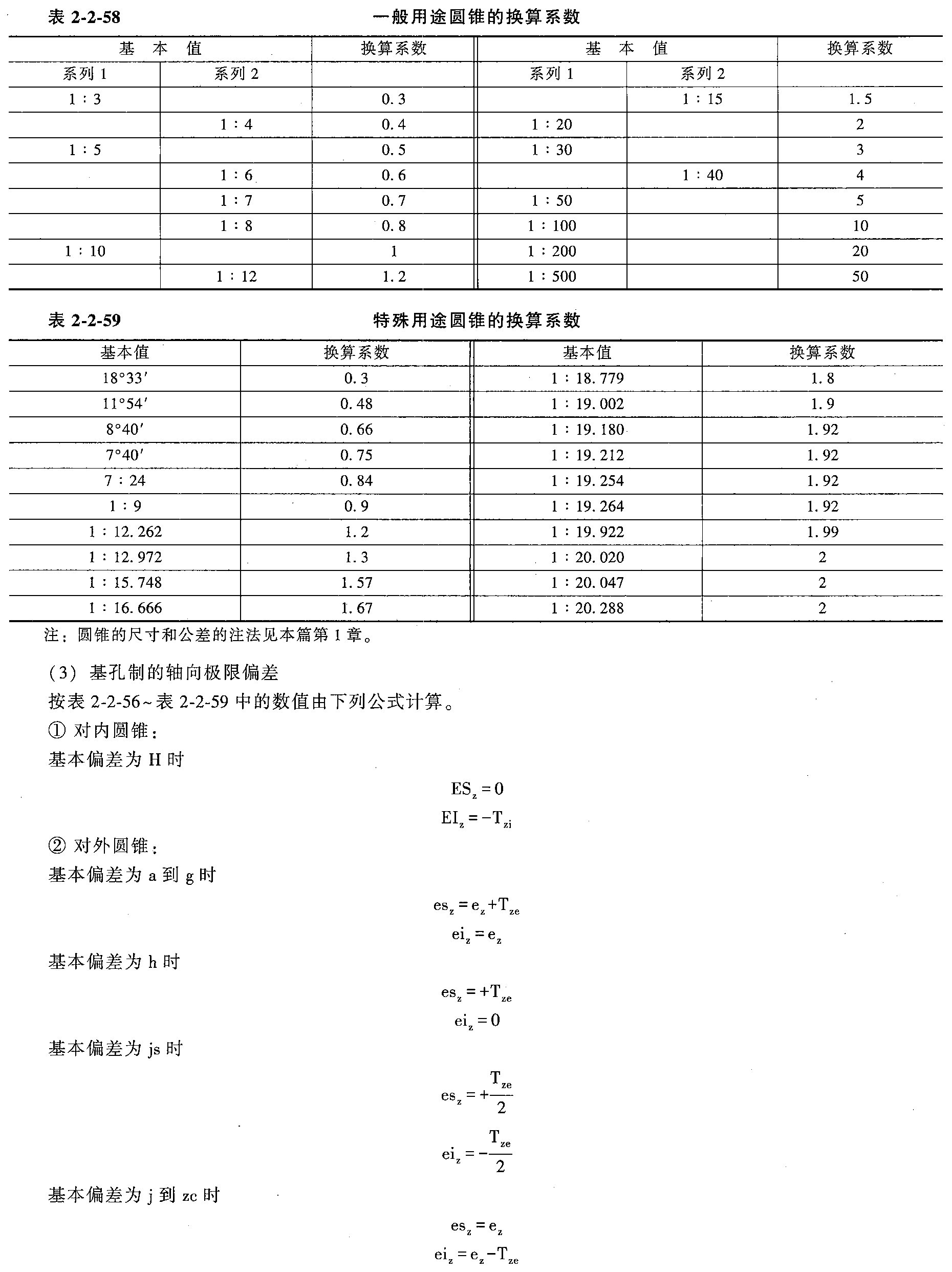

一般用途圆锥的换算系数(摘自GB/T 1800.3-1998)
| 基本值 | 换算系数 | 基本值 | 换算系数 | ||
|---|---|---|---|---|---|
| 系列1 | 系列2 | 系列1 | 系列2 | ||
| 1:03 | 0.3 | 1:15 | 1.5 | ||
| 1:04 | 0.4 | 1:20 | 2 | ||
| 1:05 | 0.5 | 1:30 | 3 | ||
| 1:06 | 0.6 | 1:40 | 4 | ||
| 1:07 | 0.7 | 1:50 | 5 | ||
| 1:08 | 0.8 | 0.111111 | 10 | ||
| 1:10 | 1 | 0.180556 | 20 | ||
| 1:12 | 1.2 | 0.388889 | 50 | ||
特殊用途圆锥的换算系数(摘自GB/T 1800.3-1998)
| 基本值 | 换算系数 | 基本值 | 换算系数 |
|---|---|---|---|
| 18°30′ | 0.3 | 01:18.8 | 1.8 |
| l1°54′ | 0.48 | 01:19.0 | 1.9 |
| 8°40′ | 0.66 | 01:19.2 | 1.92 |
| 7°40′ | 0.75 | 01:19.2 | 1.92 |
| 7:24 | 0.34 | 01:19.3 | 1.92 |
| 1:09 | 0.9 | l:19.264 | 1.92 |
| 01:12.3 | 1.2 | 01:19.9 | 1.99 |
| 01:13.0 | 1.3 | 01:20.0 | 2 |
| 01:15.7 | 1.57 | 01:20.0 | 2 |
| 01:16.7 | 1.67 | 01:20.3 | 2 |

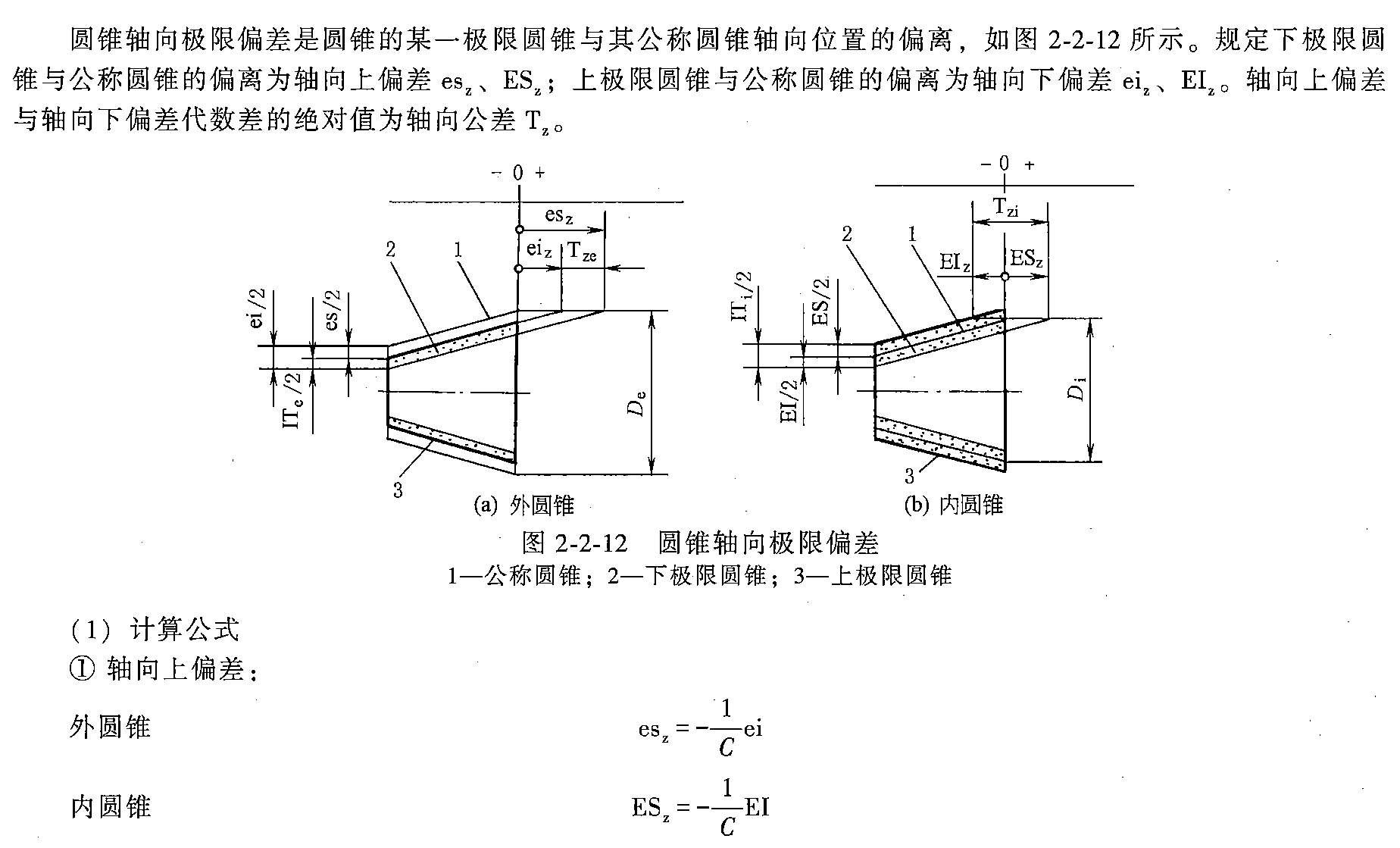

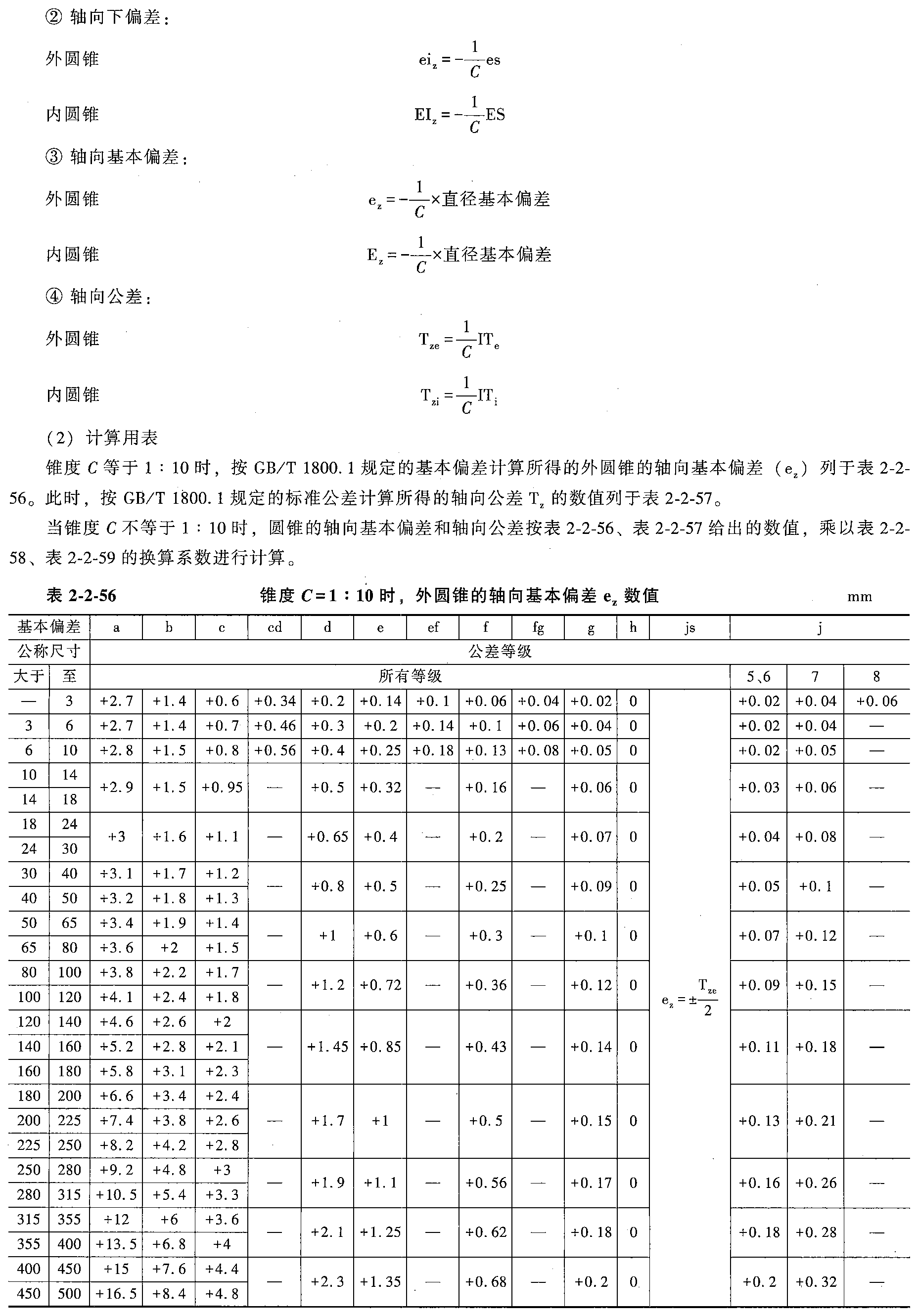

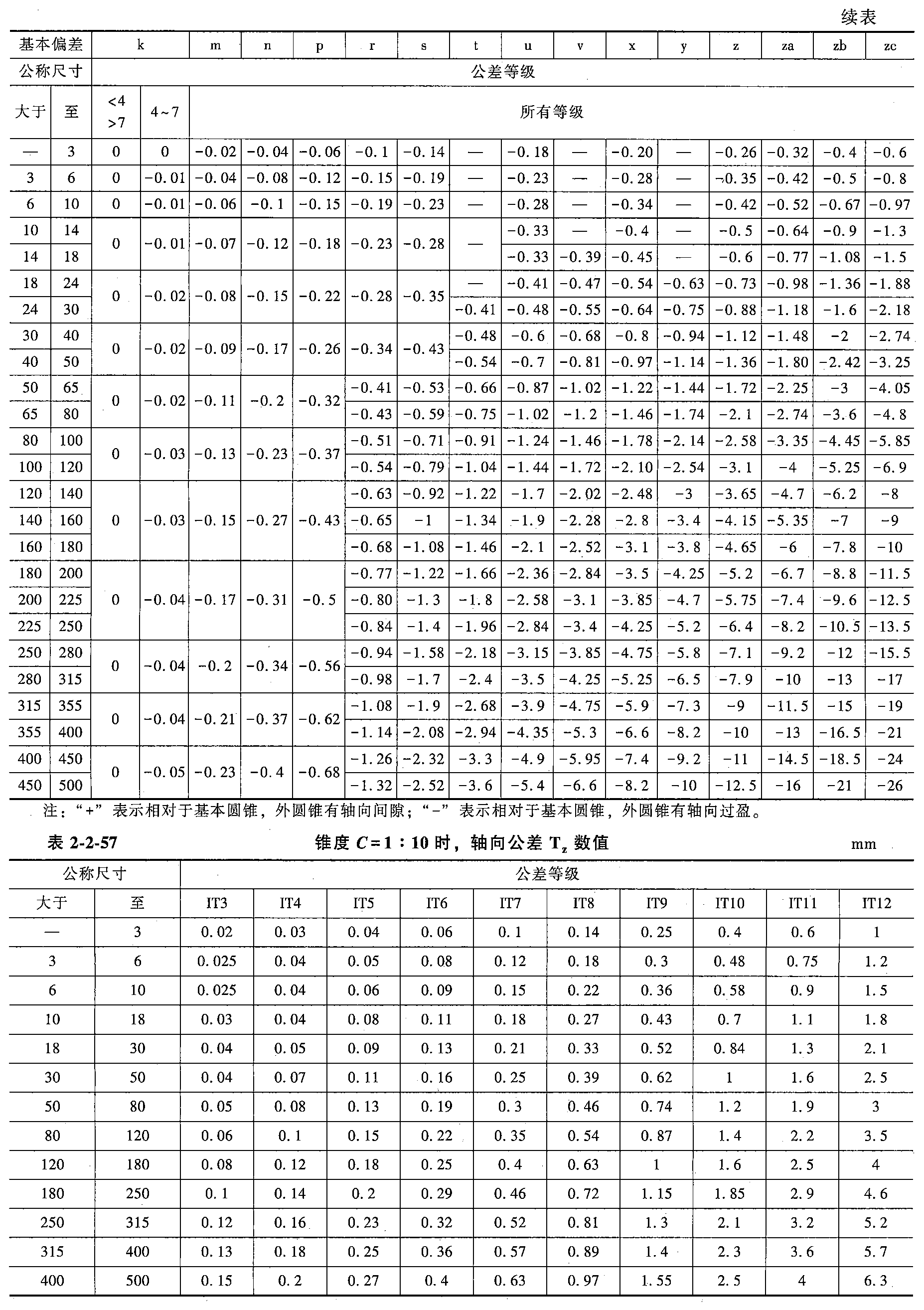

圆锥轴向极限偏差计算公式(摘自GB/T 1800.3-1998)
| 内、外圆锥 | 基本偏差 | 上偏差 | 下偏差 |
|---|---|---|---|
| 内圆锥 | H | ESz=0 | EIz= －Tzi |
| 外圆锥 | a～g | esz=ez+Tze | eiz=ez |
| h | esz=+Tze | eiz=0 | |
| js | esz=+Tze/2 | eiz= －Tze/2 | |
| j～zc | esz=ez | eiz=ez－Tze |
基准平面间极限初始位置计算公式(摘自GB/T 1800.3-1998)
| 已知参数 | 基准平面的位置 | 计算公式 | |
|---|---|---|---|
| Zpmin | Zpmax | ||
| 圆锥直径 | 在锥体大直径端 | Zp＋1/C(ei－ES) | Zp＋1/C(es－EI) |
| 极限偏差 | 在锥体小直径端 | Zp＋1/C(EI－es) | Zp＋1/C(ES－ei) |
| 圆锥轴向 | 在锥体大直径端 | Zp＋Eiz－esz | Zp＋Esz－eiz |
| 极限偏差 | 在锥体小直径端 | Zp＋eiz－ESz | Zp＋esz－EIz |
基准平面间极限终止位置计算公式(摘自GB/T 1800.3-1998)
| 已知参数 | 基准平面的位置 | 计算公式 | |
|---|---|---|---|
| Zpfmin | Zp | ||
| 间隙配合 | 在锥体大直径端 | Zpmin＋Eamax | Zpmax＋Eamax |
| 轴向位移Ea | 在锥体小直径端 | Zpmin－Eamax | Zpmax－Eamin |
| 过盈配合 | 在锥体大直径端 | Zpmin－Eamax | Zpmax－Eamax |
| 轴向位移Ea | 在锥体小直径端 | Zpmin＋Eamin | Zpmax＋Eamax |
