公差框格(摘自GB/T 1182-1996)

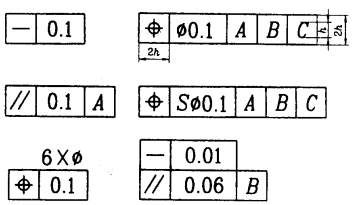

| 公差框格的组成 | 符号示例 | ||
|---|---|---|---|
|
公差要求在矩形方框中给出，该方框由2格或多格组成 框格中的内容从左到右按以下次序填写： 1．公差特征的符号 2．公差值用线性值，如公差带是圆形或圆柱形的则在公差值前加注f ；如是球形的则加注Sf 3．如需要，用一个或多个字母表示基准要素或基准体系 当一个以上要素作为被测要素，如6个要素，应在框格上方标明，如“6×”、“6槽” 如对同一要素有一个以上的公差特征项目要求时，为方便起见可将一个框格放在另一个框格的下面 |
|
||
| 如要求在公差带内进一步限定被测要素的形状，则应在公差值后面加注符号 | 含义 | 符号 | 举例 |
| 只许中间向材料内凹下 |
|
|
|
| 只许中间向材料外凸起 |
|
|
|
| 只许从左至右减小 |
|
|
|
| 只许从右至左减小 |
|
|
|
