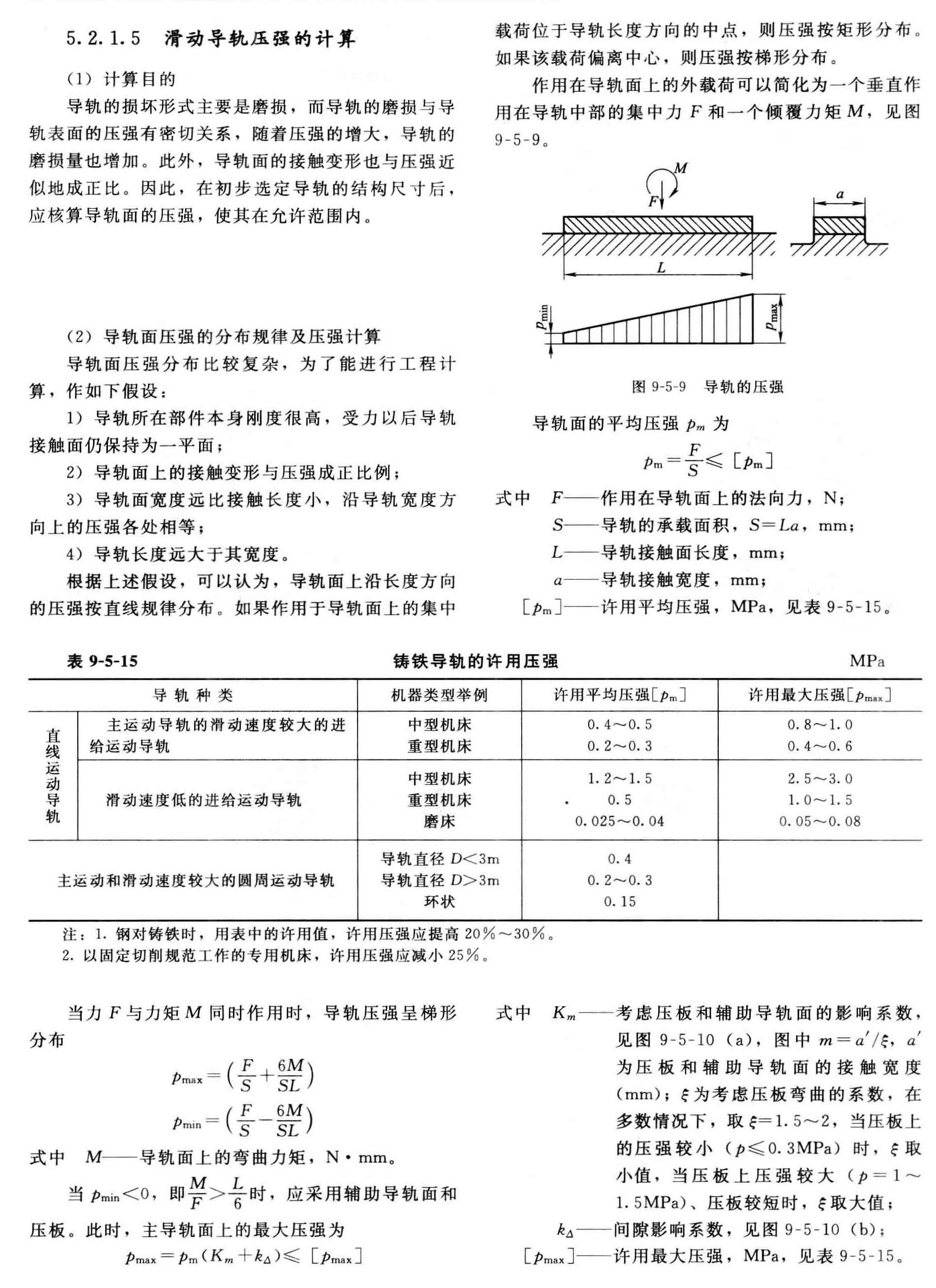

滑动导轨压强的计算
滑动导轨压强的计算
铸铁导轨的许用压强
注：本表的单位是MPa。
| 导轨种类 | 平均压强 | 最大压强 |
|---|---|---|
| 中型机床的主运动导轨和滑动速度较大的直线进给运动导轨 | 0.4～0.5 | 0.8～1.0 |
| 重型机床的主运动导轨和滑动速度较大的直线进给运动导轨 | 0.2～0.3 | 0.4～0.6 |
| 中型机床的滑动速度低的直线进给运动导轨 | 1.2～1.5 | 2.5～3.0 |
| 重型机床的滑动速度低的直线进给运动导轨 | 0.5 | 1.0～1.5 |
| 磨床的滑动速度低的直线进给运动导轨 | 0.025～0.04 | 0.05～0.08 |
| 主运动和滑动速度较大的进给运动的圆导轨，导轨直径D＜300mm | 0.4 | - |
| 主运动和滑动速度较大的进给运动的圆导轨，导轨直径D＞300mm | 0.2～0.3 | - |
| 主运动和滑动速度较大的进给运动的圆导轨，环状 | 0.15 | - |

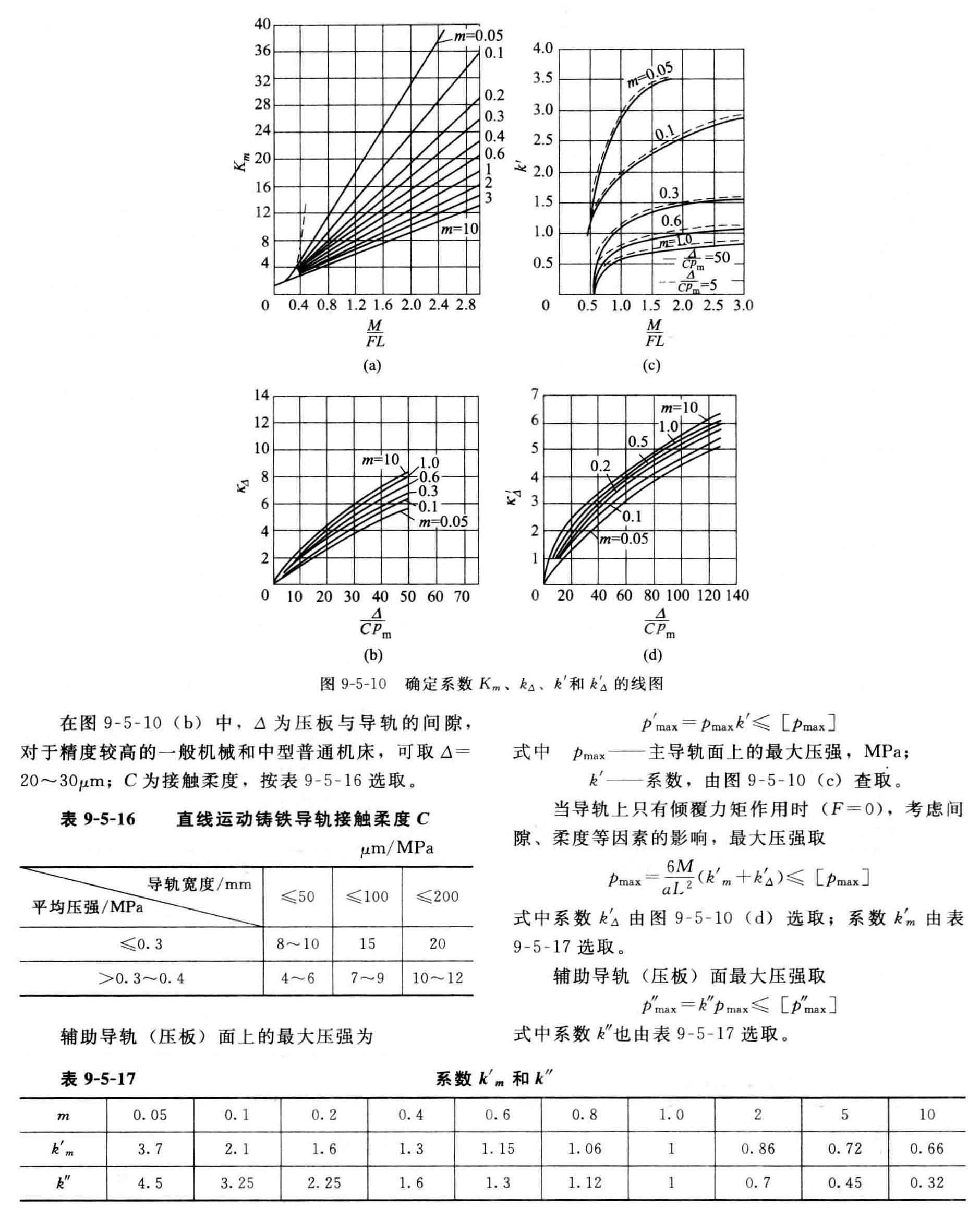

直线运动铸铁导轨接触柔度C
注：本表的单位是（μm/MPa）。
| 平均压强/MPa | 导轨宽度/mm | ||
|---|---|---|---|
| ≤50 | ≤100 | ≤200 | |
| ≤0.3 | 8～10 | 15 | 20 |
| ＞0.3～0.4 | 4～6 | 7～9 | 10～12 |
系数km′、k″
| m | km′ | k″ |
|---|---|---|
| 0.05 | 3.7 | 4.5 |
| 0.1 | 2.1 | 3.25 |
| 0.2 | 1.6 | 2.25 |
| 0.4 | 1.3 | 1.6 |
| 0.6 | 1.15 | 1.3 |
| 0.8 | 1.06 | 1.12 |
| 1 | 1 | 1 |
| 2 | 0.86 | 0.7 |
| 5 | 0.72 | 0.45 |
| 10 | 0.66 | 0.32 |
