滑动导轨尺寸

V形导轨尺寸

燕尾形导轨尺寸

矩形导轨尺寸

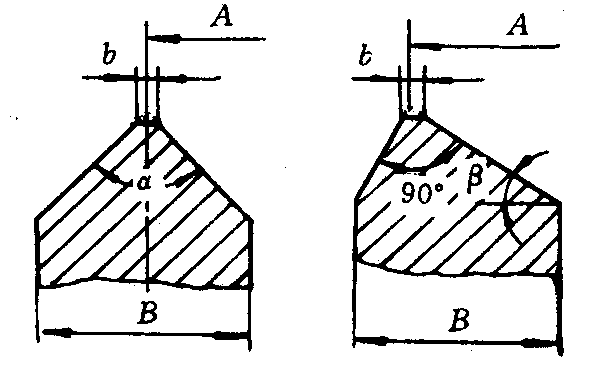

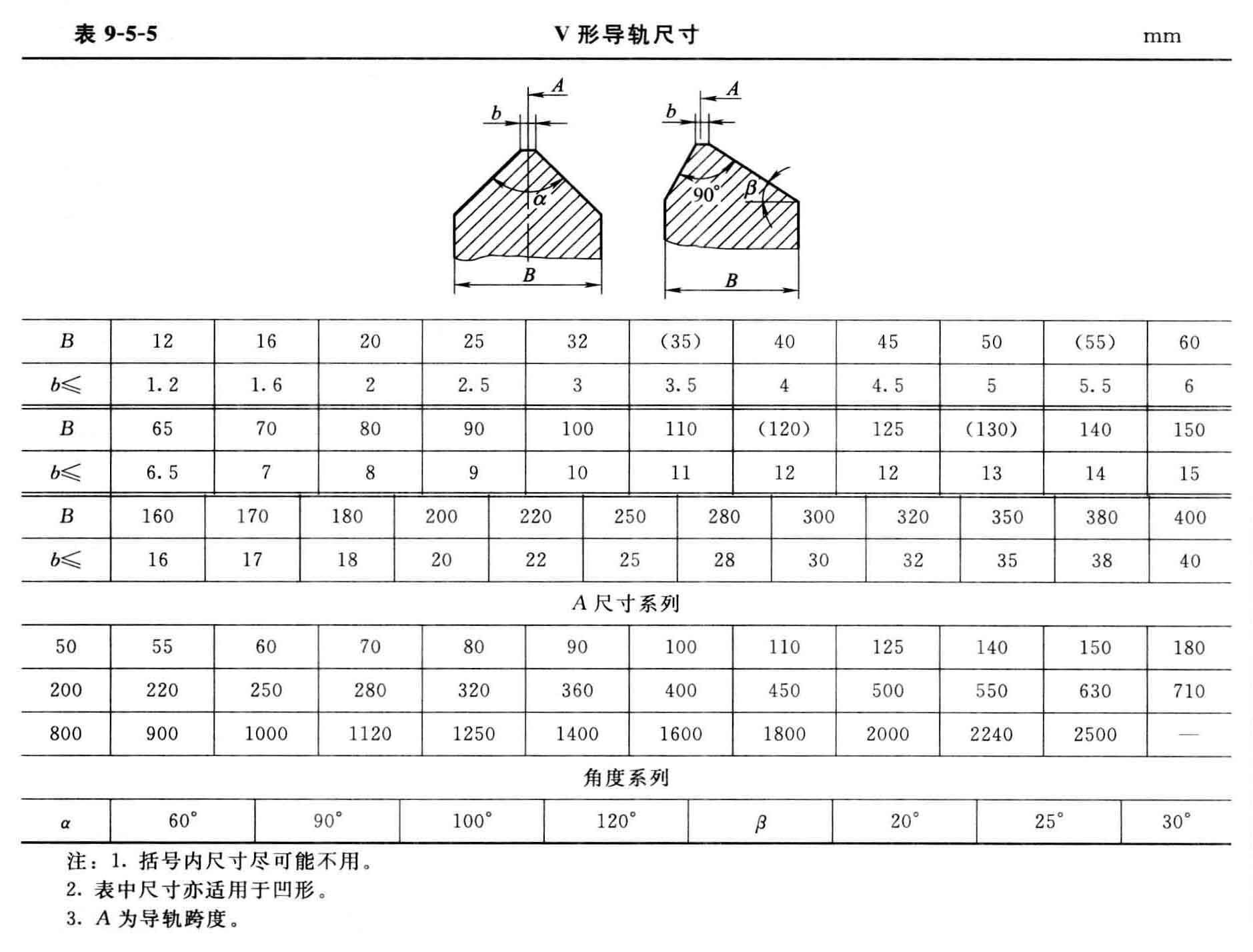

V形导轨尺寸

注：1．括号内尺寸尽可能不用。
2．表中尺寸亦适用于凹形。
3．A为导轨跨度。
4．本表的单位是mm。

B 12 16 20 25 32 （35） 40 45 50 （55） 60
b≤ 1.2 1.6 2 2.5 3 3.5 4 4.5 5 5.5 6
B 65 70 80 90 100 110 (120) 125 (130) 140 150
b≤ 6.5 7 8 9 10 11 12 12 13 14 15
B 160 170 180 200 220 250 280 300 320 350 380 400
b≤ 16 17 18 20 22 25 28 30 32 35 38 40
A尺寸系列
50 55 60 70 80 90 100 110 125 140 150 180
200 220 250 280 320 360 400 450 500 550 630 710
800 900 1000 1120 1250 1400 1600 1800 2000 2240 2500
角度系列
α 60° 90° 100° 120° β 20° 25° 30°

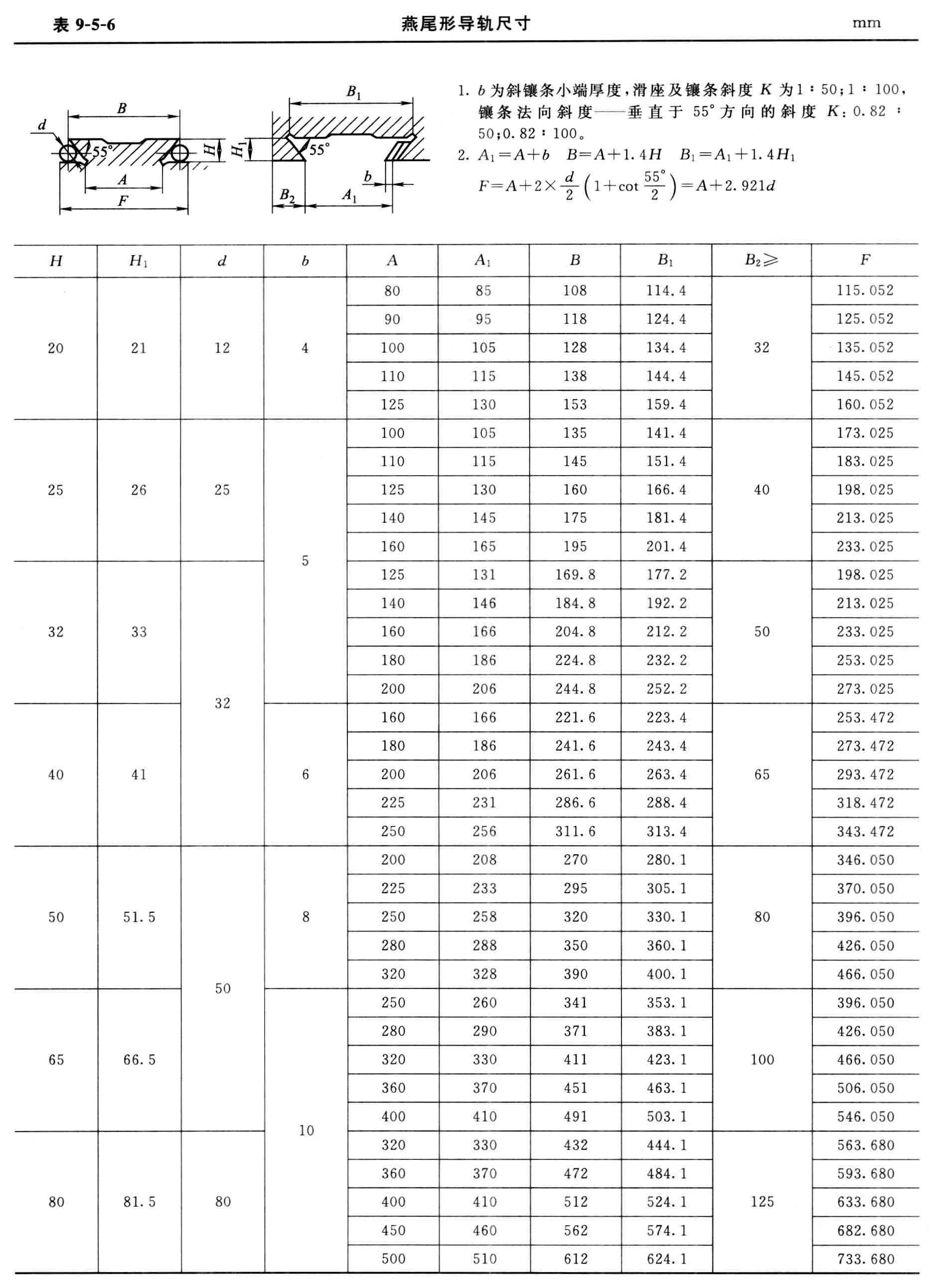

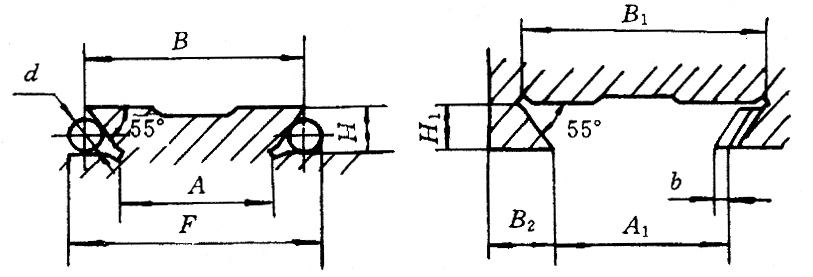

燕尾形导轨尺寸

注：本表的单位是mm。

1．b为斜镶条小端厚度，滑座及镶条斜度K为1﹕50；1﹕100，镶条法向斜度──垂直于55°方向的斜度K：1.82﹕50；0.82﹕100。
2．

H H1 d b A A1 B B1 B2≥ F
20 21 12 4 80 85 108 114.4 32 115.052
90 95 118 124.4 125.052
100 105 128 134.4 135.052
110 115 138 144.4 145.052
125 130 153 159.4 160.052
25 26 25 5 100 105 135 141.4 40 173.025
110 115 145 151.4 183.025
125 130 160 166.4 198.025
140 145 175 181.4 213.025
160 165 195 201.4 233.025
32 33 32 125 131 169.8 177.2 50 198.025
140 146 184.8 192.2 213.025
160 166 204.8 212.2 233.025
180 186 224.8 232.2 253.025
200 206 244.8 252.2 273.025
40 41 32 6 160 166 221.6 223.4 65 253.472
180 186 241.6 243.4 273.472
200 206 261.6 263.4 293.472
225 231 286.6 288.4 318.472
250 256 311.6 313.4 343.472
50 51.5 50 8 200 208 270 280.1 80 346.05
225 233 295 305.1 370.05
250 258 320 330.1 396.05
280 288 350 360.1 426.05
320 328 390 400.1 466.05
65 66.5 10 250 260 341 353.1 100 396.05
280 290 371 383.1 426.05
320 330 411 423.1 466.05
360 370 451 463.1 506.05
400 410 491 503.1 546.05
80 81.5 80 320 330 432 444.1 125 563.68
360 370 472 484.1 593.68
400 410 512 524.1 633.68
450 460 562 574.1 682.68
500 510 612 624.1 733.68

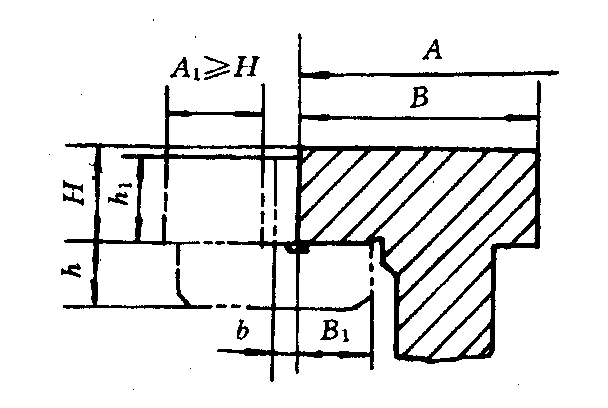

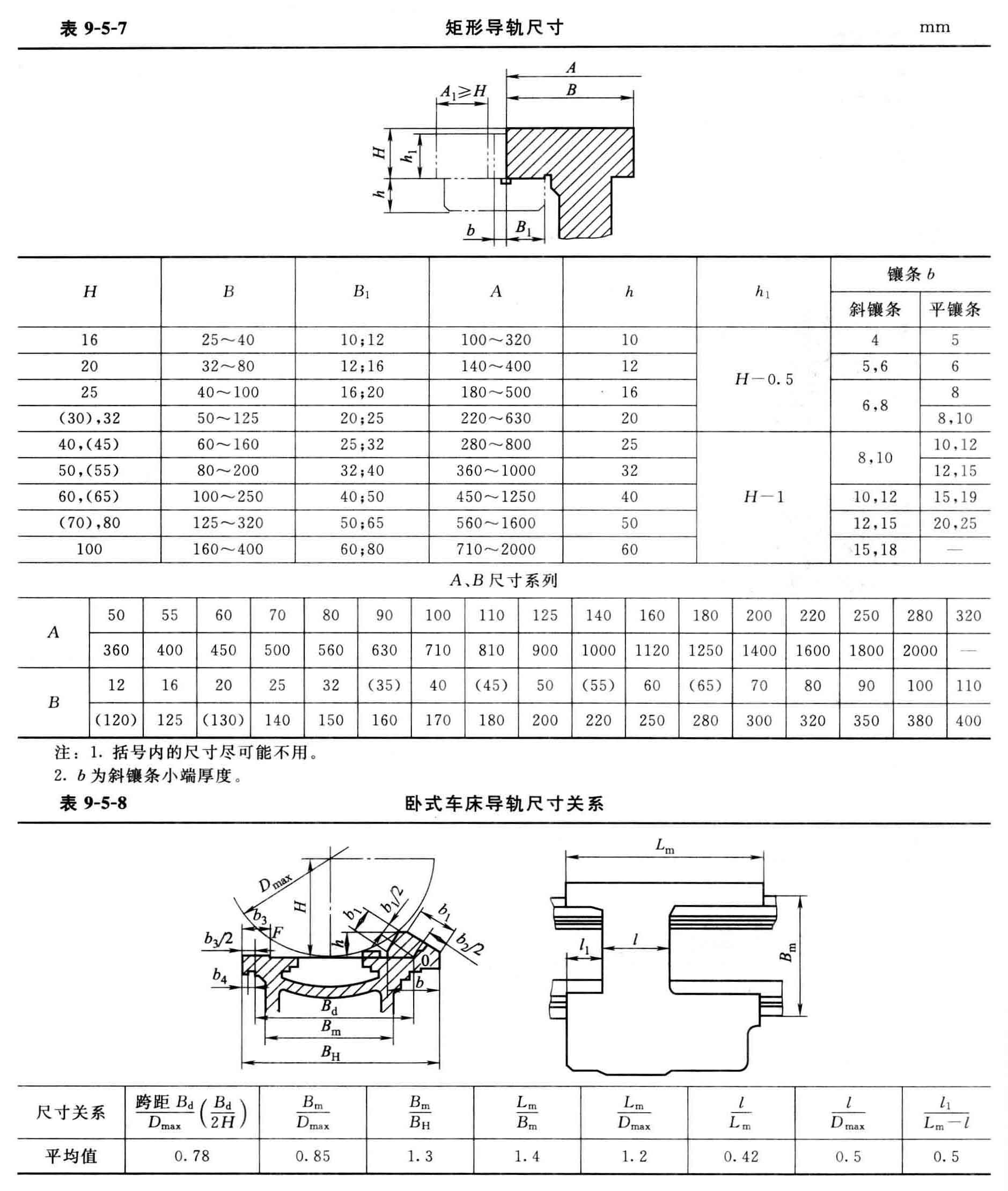

矩形导轨尺寸

注： 1．括号内的尺寸尽可能不用。
2．b为斜镶条小端厚度。
3．本表的单位是mm。

H B B1 A h h1 镶条b
斜镶条 平镶条
16 25～40 10；12 100～320 10 H-0.5 4 5
20 32～80 12；16 140～400 12 H-0.5 5；6 6
25 40～100 16；20 180～500 16 H-0.5 6；8 8
(30)；32 50～125 20；25 220～630 20 H-0.5 6；8 8；10
40；(45) 60～160 25；32 280～800 25 H-1 8；10 10；12
50；(55) 80～200 32；40 360～1000 32 H-1 8；10 12；15
60；(65) 100～250 40；50 450～1250 40 H-1 10；12 15；19
(70)；80 125～320 50；65 560～1600 50 H-1 12；15 20；25
100 160～400 60；80 710～2000 60 H-1 15；18 —
A、B尺寸系列
A 50 55 60 70 80 90 100 110 125 140 160 180 200 220 250 280 320
360 400 450 500 560 630 710 810 900 1000 1120 1250 1400 1600 1800 2000 —
B 12 16 20 25 32 （35） 40 （45） 50 （55） 60 （65） 70 80 90 100 110
（120） 125 （130） 140 150 160 170 180 200 220 250 280 300 320 350 380 400
