工程用液压缸系列

液压缸标准系列分页导航
本页导航 广告链接

工程用液压缸系列

HSG型工程用液压缸技术性能

注：１．带▲者速度比为1.7。
　　２．表中数值为参考值，准确值以样本为准。

缸径/mm 活塞杆直径/mm 推力/N 拉力/N 最大行程/mm
φ φ φ
1.33 1.46 2 1.33 1.46 2 1.33 1.46 2
40 20 22 25▲ 20100 15080 14020 12250 320 400 480
50 25 28 32▲ 31420 23560 21560 18550 400 500 600
63 32 (35) 45 49880 37010 34480 24430 500 630 750
80 40 45 (55) 80430 60320 54980 42410 640 800 950
(90) 45 50 63 101790 76340 70370 51910 720 900 1080
100 50 (55) 70 125660 94250 87650 64090 800 1000 1200
(110) (55) 63 80 152050 114040 102180 71630 880 1100 1320
125 63 70 90 196350 146470 134770 94560 1000 1250 1500
(140) 70 80 100 246300 184730 165880 120640 1120 1400 1680
150 (75) (85) (105) 282740 212060 191950 144200 1200 1500 1800
160 80 90 110 321700 241270 219910 169650 1280 1600 1900
(180) 90 100 125 407150 305360 281490 210800 1450 1800 2150
200 100 110 140 502660 376990 350600 256350 1600 2000 2400
(220) 110 125 160 608210 456160 411860 286510 1760 2200 2640
250 125 140 180 785400 589050 539100 378250 2000 2500 3000
320 - 180 220 1286800 - 879650 678590 - - -

HSG型工程用液压缸外形尺寸

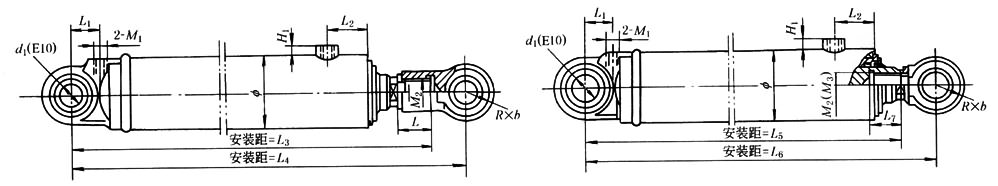

耳环连接

注：１．Ｓ为行程，单位为mm。
２．带▲者仅为速度比φ＝2时的尺寸；带△者仅为Φ80缸卡键式尺寸。
３．M2用于速度比φ=1.46和2;M3仅用于速度比φ=1.33。
４．表中尺寸代号对所有安装型式尺寸代号通用。

缸径 代号
L1 L2 L3 L4 L5 L6 L7 L φ H1 d1(E10) M1 M2 M3 R×b
40 30 65 225+S 255+S - 218+S - 30 57 15 20 M14×1.5 M16×1.5 - 25×25
50 40 65 243+S 280+S - 240+S - 35 68 15 30 M18×1.5 M22×1.5 - 35×35
63 40 65 258+S 295+S 218+S 270+S 35 40 83 15 30 M18×1.5 M27×1.5 M24×1.5 35×35
80 50 75，△65 300+S 347+S 255+S 317+S 40 45 102 18 40 M22×1.5 M33×1.5 M30×1.5 45×45
90 50 66，▲76 305+S，▲325+S 357+S，▲377+S 260+S，▲280+S 312+S，▲332+S 50 45 114 18 40 M22×1.5 M36×2 M33×1.5 45×45
100 60 72，▲82 340+S，▲360+S 402+S，▲422+S 290+S，▲310+S 357+S，▲377+S 55 50 127 20 50 M27×2 M42×2 M36×2 60×60
110 60 77，▲87 360+S，▲380+S 422+S，▲442+S 305+S，▲325+S 372+S，▲392+S 60 55 140 20 50 M27×2 M48×2 M42×2 60×60
125 60 78 370+S 452+S 310+S 377+S 65 60 152 20 50 M27×2 M52×2 M48×2 60×60
140 70 85，▲95 405+S，▲425+S 498+S，▲518+S 340+S，▲360+S 418+S，▲438+S 70 65 168 20 60 M27×2 M60×2 M52×2 70×70
150 75 92，▲102 420+S，▲440+S 513+S，▲533+S 350+S，▲370+S 428+S，▲448+S 75 70 180 22 60 M33×2 M64×2 M56×2 70×70
160 70 100 435+S 533+S 360+S 438+S 80 75 194 22 60 M33×2 M68×2 M60×2 70×70
180 89 107 480+S 588+S 395+S 483+S 90 85 219 24 70 M42×2 M76×3 M68×2 80×80
200 100 110 510+S 628+S 415+S 513+S 100 95 245 24 80 M42×2 M85×3 M76×2 95×90
220 110 120 560+S 690+S 455+S 565+S 110 105 273 25 90 M42×2 M95×3 M85×3 105×100
250 122 135 614+S 754+S 499+S 624+S 120 115 299 25 100 M42×2 M105×3 M95×3 120×110

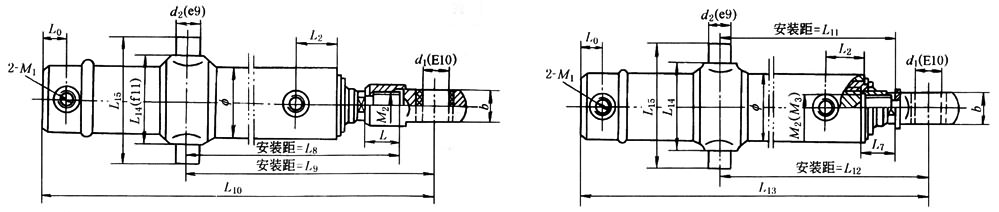

耳轴联接

注：１．图中那些在表中无数据的代号尺寸与前表相同。
２．耳轴与中间法兰连接的行程不得小于表中Ａ值。
３．Ｓ为行程，单位为mm。
４．带▲者仅为速度比φ＝2时的尺寸；带△者仅为Φ80缸卡键式尺寸。
５．M2用于速度比φ=1.46和2;M3仅用于速度比φ=1.33。
６．表中尺寸代号对所有安装型式尺寸代号通用。

缸径 代号
L0 L8 L9 L10 L11 L12 L13 L14(f11) L15 d2(e9) A
80 25 ＞215，＜160+S ＞260，＜205+S 322+S ＞170，＜115+S ＞230，＜175+S 292+S 125 185 40 55
90 25 ＞225，＜165+S ＞275，＜215+S 332+S，▲352+S ＞180，＜120+S ＞230，＜170+S 287+S，▲307+S 140 200 40 60
100 30 ＞250，＜170+S ＞310，＜230+S 372+S，▲392+S ＞200，＜120+S ＞265，＜185+S 327+S，▲347+S 155 230 50 80
110 30 ＞260，＜190+S ＞320，＜250+S 392+S，▲412+S ＞205，＜135+S ＞270，＜200+S 342+S，▲362+S 170 245 50 70
125 30 ＞255，＜200+S ＞335，＜280+S 422+S ＞195，＜140+S ＞260，＜205+S 347+S 185 260 50 55
140 35 ＞290，＜210+S ＞385，＜305+S 463+S，▲483+S ＞225，＜145+S ＞305，＜225+S 383+S，▲403+S 200 290 60 80
150 35 ＞305，＜225+S ＞400，＜320+S 478+S，▲498+S ＞235，＜155+S ＞315，＜235+S 393+S，▲413+S 215 305 60 80
160 35 ＞310，＜240+S ＞410，＜340+S 498+S ＞235，＜165+S ＞315，＜245+S 403+S 230 320 60 70
180 42 ＞345，＜255+S ＞455，＜365+S 548+S ＞260，＜170+S ＞350，＜260+S 443+S 255 360 70 90
200 40 ＞365，＜265+S ＞485，＜385+S 578+S ＞270，＜170+S ＞370，＜220+S 463+S 285 405 80 100
220 53 ＞395，＜285+S ＞525，＜415+S 633+S ＞290，＜180+S ＞400，＜290+S 508+S 320 455 90 100
250 55 ＞430，＜315+S ＞570，＜455+S 687+S ＞315，＜200+S ＞440，＜325+S 557+S 350 500 100 105

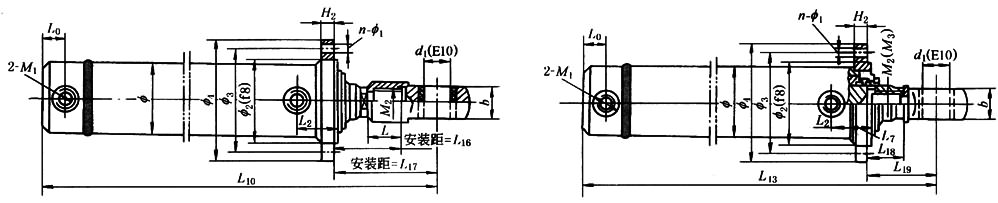

端部法兰连接

注：１．本表的单位是mm。
２．带▲者仅为速度比φ＝2时的尺寸；带△者仅为Φ80缸卡键式尺寸．
３．M2用于速度比φ=1.46和2;M3仅用于速度比φ=1.33。
４．表中尺寸代号对所有安装型式尺寸代号通用。

缸径 代号
L16 L17 L18 L19 H2 n-φ1 φ2 φ3 φ4
80 81 128 36 98 20 8-φ13.5 115 145 175
90 82，▲92 134，▲144 37，▲47 89，▲99 20 8-φ15.5 130 160 190
100 88，▲98 150，▲160 38，▲48 105，▲115 20 8-φ18 145 180 210
110 95，▲105 157，▲167 40，▲50 107，▲117 22 8-φ18 160 195 225
125 98 180 38 105 22 10-φ18 175 210 240
140 108，▲118 201，▲211 43，▲53 121，▲131 24 10-φ20 190 225 260
150 114，▲124 207，▲217 44，▲54 122，▲132 26 10-φ22 205 245 285
160 119 217 44 122 28 10-φ22 220 260 300
180 130 238 45 133 30 10-φ24 245 285 325
200 143 261 48 146 32 10-φ26 275 320 365
220 156 285 51 160 34 10-φ29 305 355 405
250 171 311 56 181 36 12-φ32 330 390 450

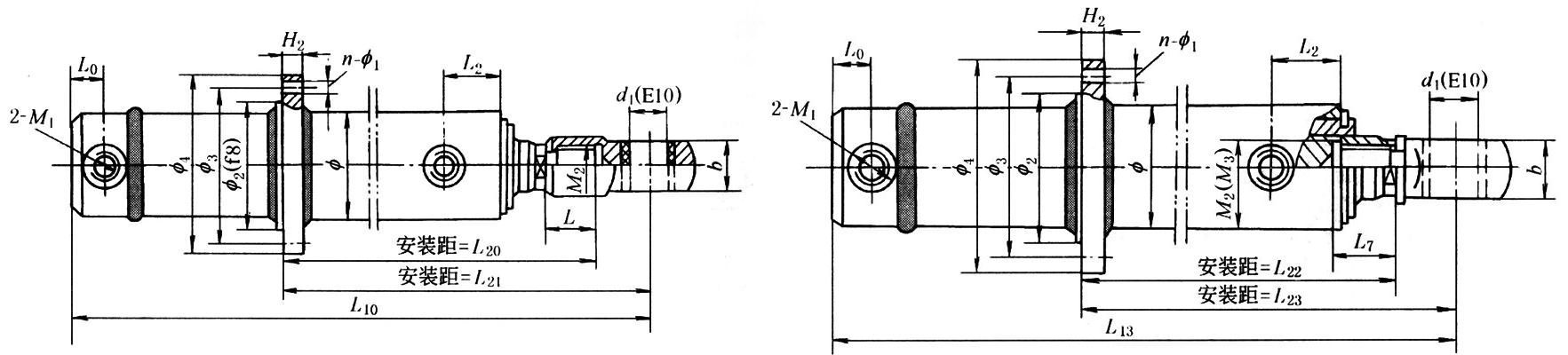

中部法兰连接

注：1．Ｓ为行程，单位为mm。
2．带▲者仅为速度比φ＝2时的尺寸；带△者仅为Φ80缸卡键式尺寸．
3．M2用于速度比φ=1.46和2;M3仅用于速度比φ=1.33。
4．表中尺寸代号对所有安装型式尺寸代号通用。
5．图中代号除表中列出数值外，其余见前表。
6．中部法兰连接的行程不得小于前表中Ａ的值。

缸径 代号
L20 L21 L22 L23
80 ＞200，＜190+S ＞245，＜235+S ＞155，＜145+S ＞215，＜205+S
90 ＞210，＜195+S ＞260，＜245+S ＞165，＜150+S ＞215，＜200+S
100 ＞230，＜210+S ＞290，＜270+S ＞180，＜160+S ＞245，＜225+S
110 ＞240，＜220+S ＞300，＜285+S ＞185，＜170+S ＞250，＜235+S
125 ＞235，＜240+S ＞315，＜320+S ＞175，＜180+S ＞240，＜245+S
140 ＞265，＜250+S ＞360，＜345+S ＞200，＜185+S ＞280，＜265+S
150 ＞285，＜265+S ＞380，＜360+S ＞215，＜195+S ＞295，＜275+S
160 ＞290，＜280+S ＞390，＜380+S ＞215，＜205+S ＞295，＜285+S
180 ＞320，＜300+S ＞430，＜410+S ＞235，＜215+S ＞325，＜305+S
200 ＞340，＜315+S ＞460，＜435+S ＞245，＜220+S ＞345，＜320+S
220 ＞365，＜340+S ＞495，＜470+S ＞260，＜235+S ＞370，＜345+S
250 ＞395，＜375+S ＞535，＜515+S ＞280，＜260+S ＞405，＜385+S
