液压控制阀的分类
类别 | 图形符号及类型 | 工作压力范围/MPa | 额定流速/L·min-1 | 主要用途 | |
---|---|---|---|---|---|

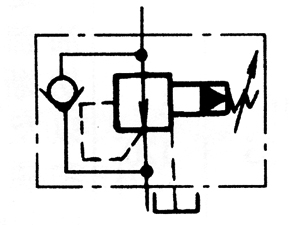

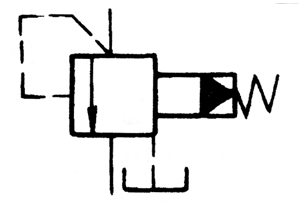

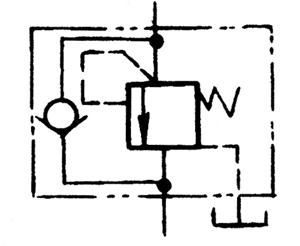

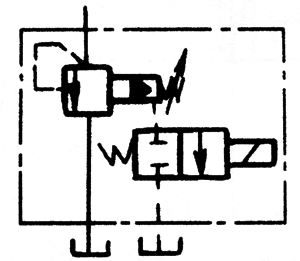

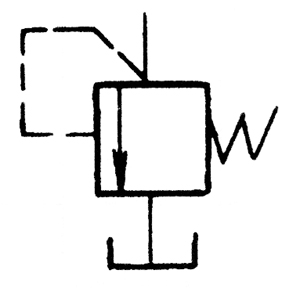

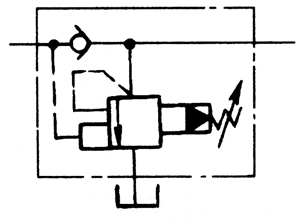

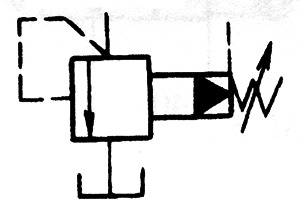

压力控制阀 | 溢流阀 |
![]() |
0.5~63 | 2~350 |
(1)作定压阀,保持系统压力的恒定 (2)作安全阀,保证系统安全 (3)使系统卸荷,节省能量消耗 (4)远程调压阀用于系统高、低压力的多级控制 |
![]() |
0.3~35 | 40~1250 | |||
![]() |
0.6~32 | 40~250 | |||
![]() |
0.3~35 | 100~600 | |||

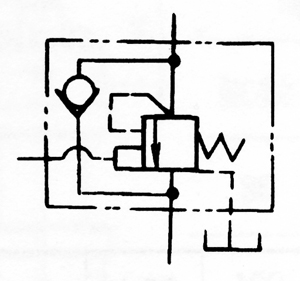

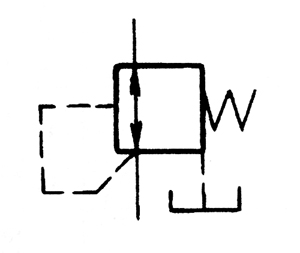

减压阀 |
![]() |
6.3~35 | 20~300 | 用于将出口压力调节到低于进口压力,并能自动保持出口压力的恒定 | |
![]() |
6.3~21 | 20~300 | |||

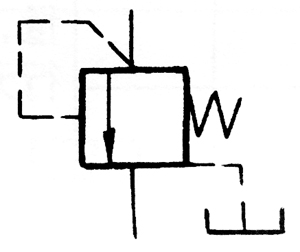

溢流减压阀 |
![]() |
6.3 | 25~63 | 主要用于机械设备配重平衡系统中,兼有溢流阀和减压阀的功能 | |

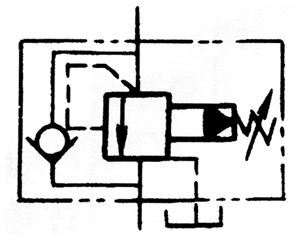

顺序阀 |
![]() |
1~21 | 50~250 |
利用油路本身的压力控制执行元件顺序动作,以实现油路的自动控制 若将阀的出口直接连通邮箱,可作卸荷阀使用 单向顺序阀又称平衡阀,用以防止执行机构因其自重而自行下滑,起平衡支撑作用 改变阀上下盖的方位,可组成七种不同功用的阀 |
|
![]() |
1~21 | 50~250 | |||
![]() |
0.5~31.5 | 20~500 | |||
![]() |
6.3~31.5 | 20~500 | |||
平衡阀 |
![]() |
31.5 | 80~560 | 用在起重液压系统中,使执行元件速度稳定,在管路损坏或制动失灵时,可防止重物下落 | |
载荷相关背压阀 |
![]() |
6.3~10 | 25~63 | 可使背压随载荷变化而变化,利用此阀可组成一个载荷增大,反之载荷 减小,背压增加的系统运动平衡,系统效率高 | |
压力继电器 |
![]() |
10~50 | 交油压信号转换为电气信号。有的型号能发出高、低压力两个控制信号 | ||

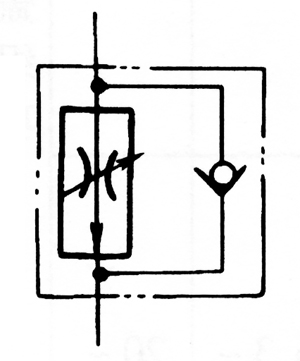

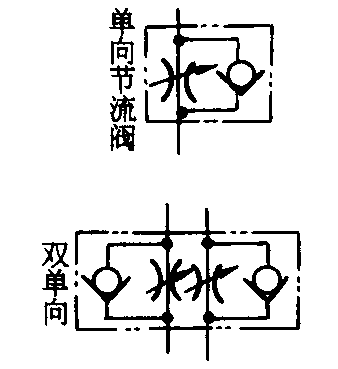

流量控制阀 | 节流阀 |
![]() |
14~31.5 | 2~400 | 通过改变节流口的大小来控制油液的流量,充改变执行元件的速度 |
![]() |
14~31.5 | 3~400 | |||

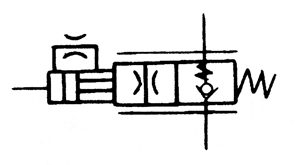

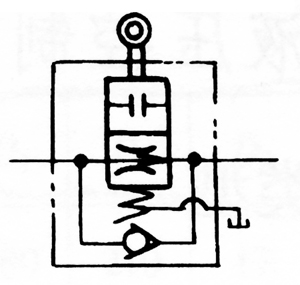

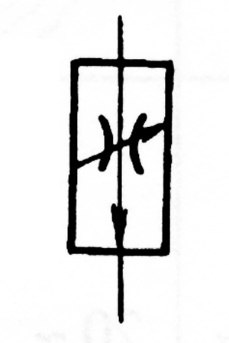

调速阀 |
![]() |
6.3~31.5 | 0.015~50 | 能准确的调节和稳定测距的流量,以改变执行元件的速度 | |
![]() |
|||||
![]() |
21~31.5 | 10~240 | 调节量可通过遥控传感器变成电信号或使用传感器电位计进行控制 | ||
![]() |

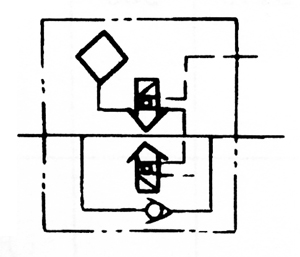

21~31.5 | 15~160 | 必须同FRM、2FRW型叠加一同使用,这样调速阀可以在两个方面起稳定流量的作用 | ||

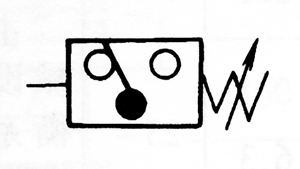

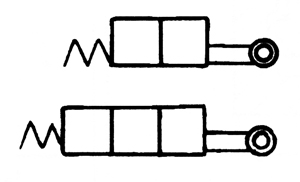

行程控制阀 |
![]() |

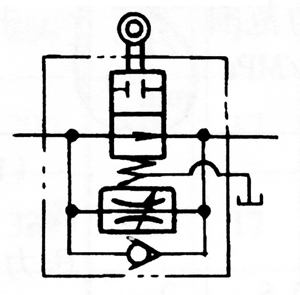

20 | 100 | 可依靠碰块或凸轮来自动调节执行元件的速度。液流反向流动单向迅速通过,执行元件运动 | |
![]() |
20 | 0.07~50 | |||

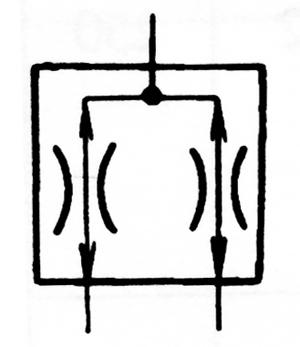

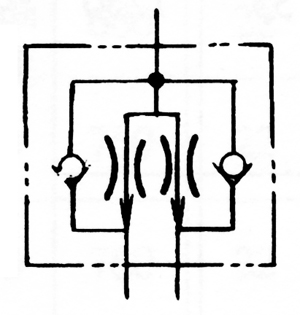

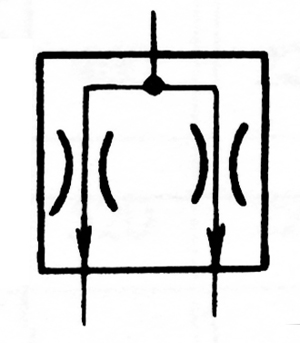

分流集流阀 |
![]() |
31.5 | 40~100 | 用于控制同一系统中的24个执行元件运行 | |
![]() |
|||||
![]() |
20~31.5 | 2.5~330 | |||

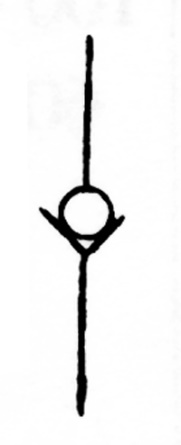

方向控制阀 | 单向阀 |
![]() |
16~31.5 | 10~1250 | 用于液压系统中使油流从一个方向通过,而不能反向流动 |
![]() |

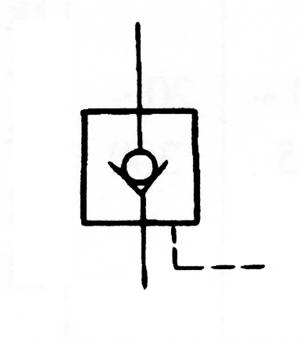

16~31.5 | 40~1250 | 可利用控制油压开单向阀,使油流在两个方向上自由流动 | ||

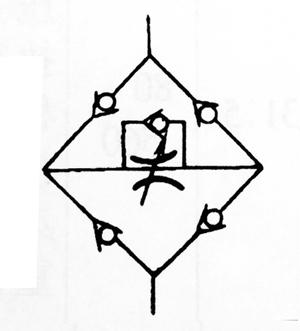

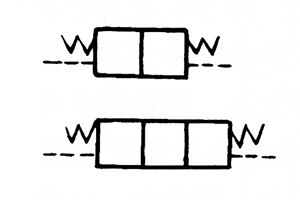

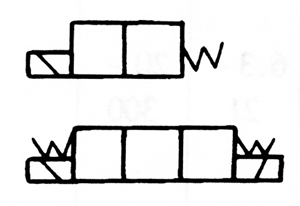

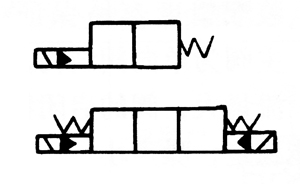

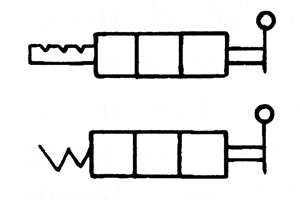

换向阀 |
![]() |
16~35 | 6~120 | 是现实液压油流的沟通、切断和换向,以及压力和卸载和顺序动作阀门 | |
![]() |
31.5 | 6~300 | |||
![]() |
6.3~35 | 300~1100 | |||
![]() |
31.5 | 30~100 | |||
![]() |
35 | 20~500 | |||
![]() |

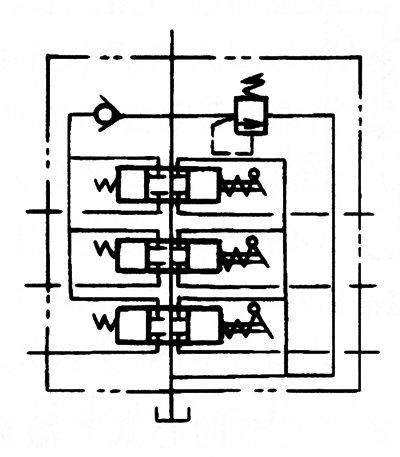

10.5~14 | 30~130 | 是手动控制换向阀门以组合。发进行多个工作机构的(液压缸、液压 马达)集中控制 | ||

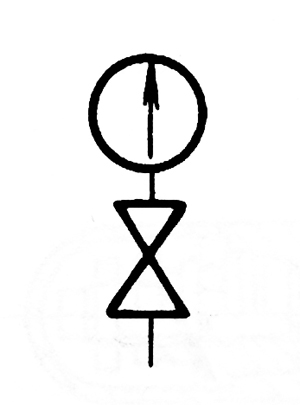

压力表开关 |
![]() |
16~34.5 | 切断或接通压力表和油路连接 | ||

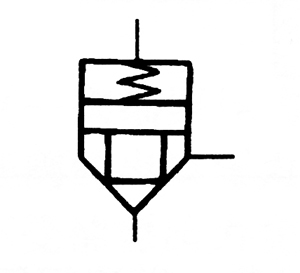

二通插装阀 |
![]() |
31.5~42 | 80~16000 | 用于大流量 、较复杂或高水基介质的液压系统中,进行流量、方向控制 | |

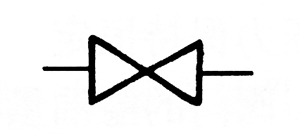

截止阀 |
![]() |
20~31.5 | 40~1200 | 切断或接通 |
