液压缸的类型
| 名称 | 简图 | 符号 | 说明 | |||
|---|---|---|---|---|---|---|

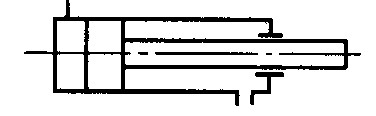

| 推力液压缸 | 单作用液压缸 | 活塞液压缸 |
|
|
活塞仅单向运动，由外力使活塞反向运动 | |

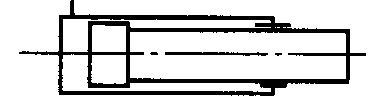

| 柱塞液压缸 |
|
|
活塞仅单向运动，由外力使活塞反向运动 | |||

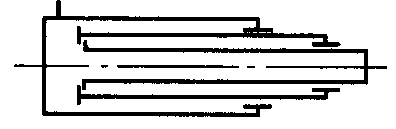

| 伸缩式套筒液压缸 |
|
|
有多个互相联动的活塞液压 缸，其行程可改变。由外力使活塞返回 | |||

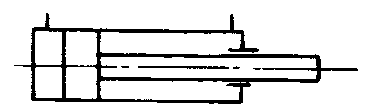

| 双作用液压缸 | 单活塞杆 | 液压缸 |
|
|
活塞双向运动，活塞在行程终了时缓冲 | |
| 带不可调缓冲式液压缸 |
|
活塞在行程终了时缓冲 | ||||
| 带可调缓冲式液压缸 |
|
同上，但缓冲可调节 | ||||

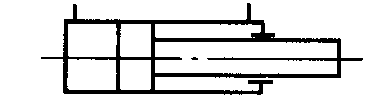

| 差动液压缸 |
|
|
活塞两端的面积差较大，使液压 缸往复的作用力和速度差较大，对系统的工作特性有明显的作用 | |||

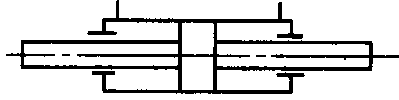

| 双活塞杆 | 等行程、等速液压缸 |
|
|
活塞左右移动速度和行程皆相等 | ||
| 双向液压缸 |
|
|
两个活塞同时向相反方向运动 | |||

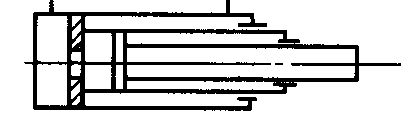

| 伸缩式套筒液压缸 |
|
|
有多个互相联动的活塞的液 压缸其行程可变。活塞可双向运动 | |||

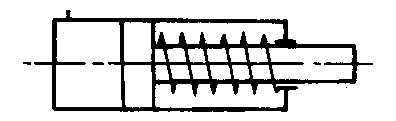

| 组合液压缸 | 弹簧复位液压缸 |
|
|
活塞单向作用，由弹簧使活塞复位 | ||

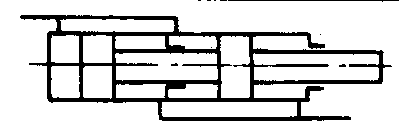

| 串联液压缸 |
|
|
当液压缸直径受限制，而长度不受限制时，用以获得大的推力 | |||

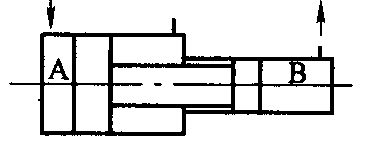

| 增压液压缸(增压器) |
|
|
由两个不同的压力室A和B组成。为了提高B室中液体的压力 | |||

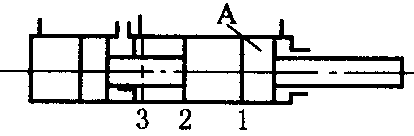

| 多位液压缸 |
|
|
活塞A有三个位置 | |||

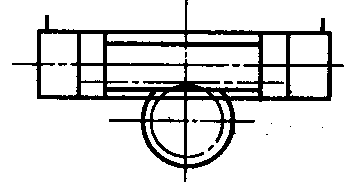

| 齿条传动活塞液压缸 |
|
|
活塞经齿条带动小齿轮使产生回转运动 | |||

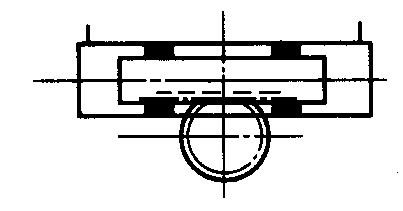

| 齿条传动柱塞液压缸 |
|
|
活塞经齿条带动小齿轮使产生回转运动 | |||

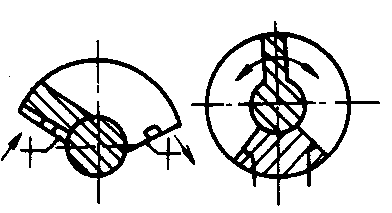

| 摆动液压缸 | 单叶片摆动液压缸 |
|
|
摆动液压缸也叫摆动油马达。把液压能变为回转运动机械能。出轴只能做小于360°的摆动运动 | ||
| 双叶片摆动液压缸 |
|
同上。出轴只能做小于的摆动运动 | ||||
