干油集中润滑系统

分类

系　统　简　图

特　点　及　应　用

单

线

式

终端式与环式

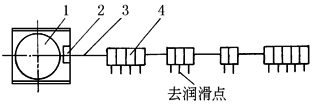

单线终端式干油集中润滑系统

1—干油泵站；2—操纵阀；3—输脂主管；4—分配器

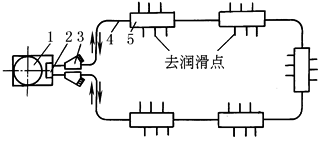

单线环式干油集中润滑系统

1—干油泵站；2—换向阀；3—过滤器；4—输脂主管；5—分配器

结构紧凑，体积小，重量轻，供脂管路简单，节省材料，但制造工艺性差，精度要求高，供脂距离比双线式短

主要用于润滑点不太多的单机设备

适用元件

① QRB型气动润滑泵(JB/ZQ 4548—1997)

② DPQ型单线分配器(JB/ZQ 4581—1986)

③ GGQ型干油过滤器(JB/ZQ 4535—1997或JB/ZQ 4702—2006、JB/ZQ 4554—1997等)

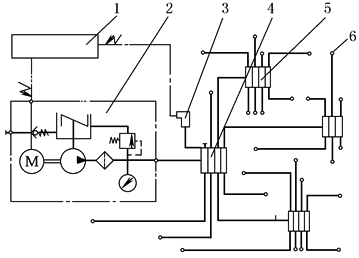

递进式

1—电控设备；2—电动润滑脂泵；3—脉冲开关(分配器自带)；

4—　一次分配器；5— 二次分配器(3个)；6—润滑点

可连续给油，分配器换向不需换向阀，分配器有故障可发出信号或警报，系统简单可靠，安装方便，节省材料，便于集中管理

广泛用于各种设备

适用元件

① JPQ型递进分配器(JB/T 8464—1996)，工作压力16MPa

② SNB型手动润滑泵(JB/T 8651.1—1997)，工作压力10MPa

③ DRB型电动润滑泵(JB/ZQ 4559—2006)或DBJ型微型电动润滑泵(JB/T 8651.3—1997)

④ JPQ型递进分配器(JB/T 8464—1996)

双

线

式

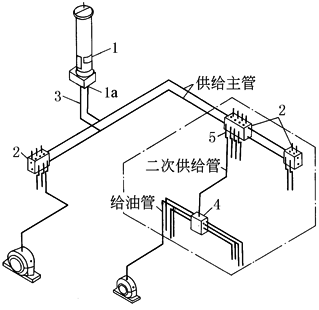

手动终端式

线内为递进式系统

1—手动泵；1a—换向阀；2—分配器(出口装单向阀)；

3—过滤器；4—  二次分配器；5—单向阀接口

系统简单，设备费用低，操作容易，润滑简便

用于给油间距较长的中等规模的机械或机组

适用元件

① JPQ型递进分配器(JB/T 8464—1996)，工作压力16MPa

② SGZ型手动润滑泵(JB/ZQ 4087—1996)，工作压力6.3MPa

③ SRB型手动润滑泵(JB/ZQ 4557—2006)，工作压力10MPa、20MPa

④ SGQ型双线给油器(JB/ZQ 4089—1997)，工作压力10MPa

⑤ DSPQ、SSPQ型双线分配器(JB/ZQ 4560—2006)工作压力20MPa

⑥ GGQ型干油过滤器(JB/ZQ 4535—1997或JB/ZQ 4702—2006、JB/ZQ 4554—1997等)

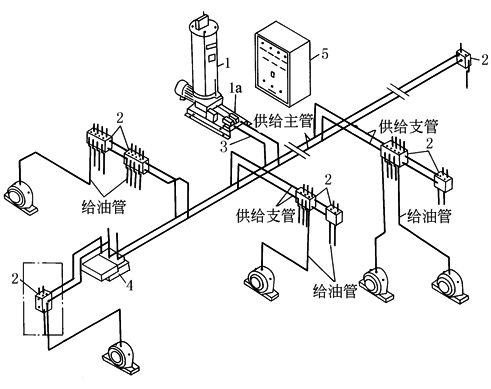

电

动

终

端

式

1—电动泵；1a—换向阀；2—分配器；3—过滤器；

4—控制阀；5—电控箱

配管费用较低，采用末端压力进行给油过程控制，设计容易

用于润滑点分布较广的场合

适用元件
① SGQ型双线给油器(JB/ZQ 4089—1997)，工作压力10MPa

② DSPQ、SSPQ型双线分配器(JB/ZQ 4560—2006)工作压力20MPa

③ GGQ型干油过滤器(JB/ZQ 4535—1997或JB/ZQ 4702—2006、JB/ZQ 4554—1997等)

④ DXZ型电动干油站(JB/T 2304—1978)工作压力10MPa

⑤ DRB型电动润滑泵(JB/ZQ 4559—2006)工作压力20MPa

⑥ DRB1型电动润滑泵(JB/T 8810.1—1998)工作压力40MPa

⑦ SSPQ型双线分配器(JB/T 8462—1996，或JB/ZQ 4704—2006)，工作压力40MPa

⑧ YZF-J4型压力操纵阀(JB/ZQ 4533—1997)工作压力10MPa

⑨ YZF-L4型压力操纵阀(JB/ZQ 4562—2006)，工作压力20MPa

⑩ YCK型压差开关(JB/T 8465—1996)，工作压力40MPa

电

动

环

式

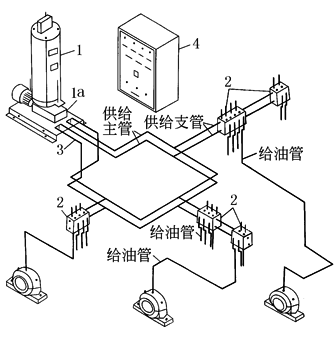

1—电动泵；1a—换向阀；2—分配器；

3—过滤器；4—电控箱

利用返回压力直接进行换向，动作可靠，故障少，换向阀装在油泵附近，电气配置费用低，能在油泵处进行压力调整、检查，操作维护方便

用于润滑点较多且较集中的场合

适用元件

① DSPQ、SSPQ型双线分配器(JB/ZQ 4560—2006)工作压力20MPa

② GGQ型干油过滤器(JB/ZQ 4535—1997或JB/ZQ 4702—2006、JB/ZQ 4554—1997等)

③ DRB型电动润滑泵(JB/ZQ 4559—2006)工作压力20MPa

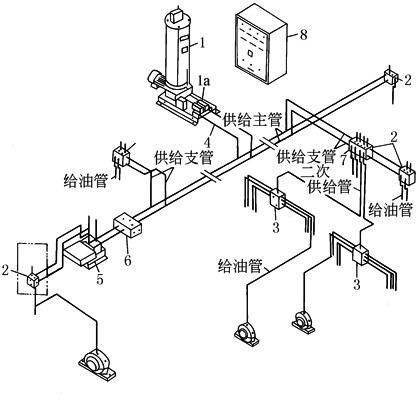

电动终端-递进式

1—电动泵；1a—换向阀；2，3—分配器；4—过滤器；

5，6—控制器；7—单向阀；8—电控箱

和定比减压阀配合使用，可采用细长的管道，检查点集中，便于维护管理(在空间窄小难于确认分配器动作的场合使用，有较好的效果)

适于润滑点很多、给油量相同而集中布置的场合

适用元件

① JPQ型递进分配器(JB/T 8464—1996)，工作压力16MPa

② DSPQ、SSPQ型双线分配器(JB/ZQ 4560—2006)工作压力20MPa

③ GGQ型干油过滤器(JB/ZQ 4535—1997或JB/ZQ 4702—2006、JB/ZQ 4554—1997等)

④ DRB型电动润滑泵(JB/ZQ 4559—2006)工作压力20MPa

⑤ YZF-L4型压力操纵阀(JB/ZQ 4562—2006)，工作压力20MPa

⑥ YKF型压力控制阀(JB/ZQ 4564—2006)，工作压力20MPa

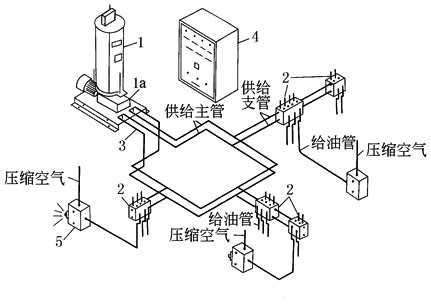

电动喷射式

1—泵；1a—换向阀；2—分配器；3—过滤器；

4—电控箱；5—喷射阀

喷射式系统可由手动终端式，电动终端式系统加喷射阀组成，其压缩空气入口处，须设置过滤器、减压阀、油雾器

可使用润滑脂、高黏度润滑油或加入挥发性添加剂的其他润滑材料，使用的压缩空气压力低，给油时间可调，可显示给油时间间隔、储油器无油、过负荷运转等故障

适于开式齿轮传动、支承辊轮、滑动导轨等摩擦部位的润滑

适用元件

① DSPQ、SSPQ型双线分配器(JB/ZQ 4560—2006)工作压力20MPa

② DRB型电动润滑泵(JB/ZQ 4559—2006)工作压力20MPa

③ PF型干油喷射阀(JB/ZQ 4566—2006)，工作压力10MPa

单线(多点)式

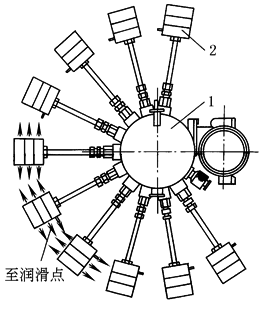

经给油器供油式

1—多点干油泵；2—片式分配器(3片)

图是多点干油泵与片式分配器联合组成的多点干油集中润滑系统，可增加润滑点数，如采用三片组合的片式分配器，则多点干油泵的每个出油孔可供6个润滑点，10个供油孔(点)可供60个点润滑

单线多点式供油管线较多，布置困难，安装、维护、检修不便。一般用于润滑点数不多，系统简单的小型机械上

适用元件

① DDB型多点干油泵(JB/ZQ 4088—2006)，工作压力10MPa

② DDRB型多点润滑泵(JB/T 8810.3—1998)工作压力31.5MPa

经管线直接供油式

经管线直接供油式是采用多点干油泵，经输油管线直接与润滑点连接供油

类型

简图

运转

驱动

适用的锥入度

(25℃，150g)

/(10mm)^-1

管路标准

压力/MPa

调整与管长限度

直

接

供

脂

式

单独

的活

塞泵

由凸轮或斜圆盘使各活塞泵P顺序工作

电动机

机械

手动

＞265

0.7~2.0

在每个出口调整冲程9~15m

阀分

配系统

利用阀把一个活塞泵的输出量依次供给每条管路

电动机

机械

手动

＞220

＜265

0.7~2.0

由泵的速度控制输出25~60m

分支

系统

每个泵的输出量由分配器分至各处

电动机

机械

＞220

0.7~2.8

在每个输出口调整或用分配阀组调整

泵到分配阀18~54m

分配阀到支承6~9m

间接供脂递进式

单线式

第一阀组按1、2、3…顺序输出。其中的一个接口用来使第二阀组工作。以后的阀组照此顺序工作

电动机

机械

手动

＞265

14.0~20.0

用不同容量的计量阀，否则靠循环时间调整

干线150mm(据脂和管子口径决定)，到支承的支线6~9mm

单线式

反向

换向阀R每动作一次各阀依次工作

1.4~2.0

双线式

脂通过一条管路按顺序运送到占总数一半的出口。换向阀R随后动作，消除第一条管路压力，把脂送到另一条管路，供给其余出口

间接供脂并列式

单线式

由泵上的装置使管路交替加压、卸压。有两种系统：一是利用管路压力作用在阀的活塞上射出脂；二是利用弹簧压力作用在阀的活塞上射出脂

电动机

手动

＞310

约17.0

约8.0

工作频率能调整，输出量由脂的特性决定

120m

油或气

调节的

单线式

泵使管路或阀工作，用油压或气压操纵阀门

电动机

＞220

约40.0

用周期定时分配阀调整

600m

双线式

润滑脂压力在一条管路上同时操纵占总数一半的排出口。然后换向阀R反向，消除此条管路压力，把脂导向另一条管路，使其余排出口工作

电动机

手动

＞265

约40.0

用周期定时分配阀调整

自动120m

手动60m
