油气润滑

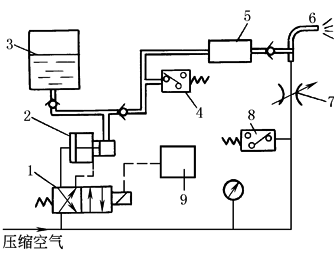

图(1)　油气润滑装置原理图

1—电磁阀；2—泵；3—油箱；

4，8—压力继电器；5—定量柱塞式分配器；

6—喷嘴；7—节流阀；9—时间继电器

油气润滑是一种新型的气液两相流体冷却润滑技术，适用于高温、重载、高速、极低速以及有冷却水、污物和腐蚀性气体浸入润滑点的工况条件恶劣的场合。例如各类黑色和有色金属冷热轧机的工作辊、支承辊轴承，平整机、带钢轧机、连铸机、冷床、高速线材轧机和棒材轧机的滚动导卫和活套、棒材轧机滚动导卫和活套、轧辊轴承和托架、链条、行车轨道、机车轮缘、大型开式齿轮、(磨煤机、球磨机和回转窑等)、铝板轧机拉伸弯曲矫直机工作辊的工艺润滑等。

油气润滑与油雾润滑都是属于气液两相流体冷却润滑技术，但在油气润滑中，油未被雾化，润滑油以与压缩空气分离的极其精细油滴连续喷射到润滑点，用油量比油雾润滑大大减少，而且润滑油不像油雾润滑那样挥发成油雾而对环境造成污染，对于高黏度的润滑油也不需加热，输送距离可达100m以上，一套油气润滑系统可以向多达1600个润滑点连续准确地供给润滑油。图(1)为一种油气润滑装置的原理图。此外，新型油气润滑装置配备有机外程序控制(PLC)装置，控制系统的最低空气压力、主油管的压力建立、储油器里的油位与间隔时间等。

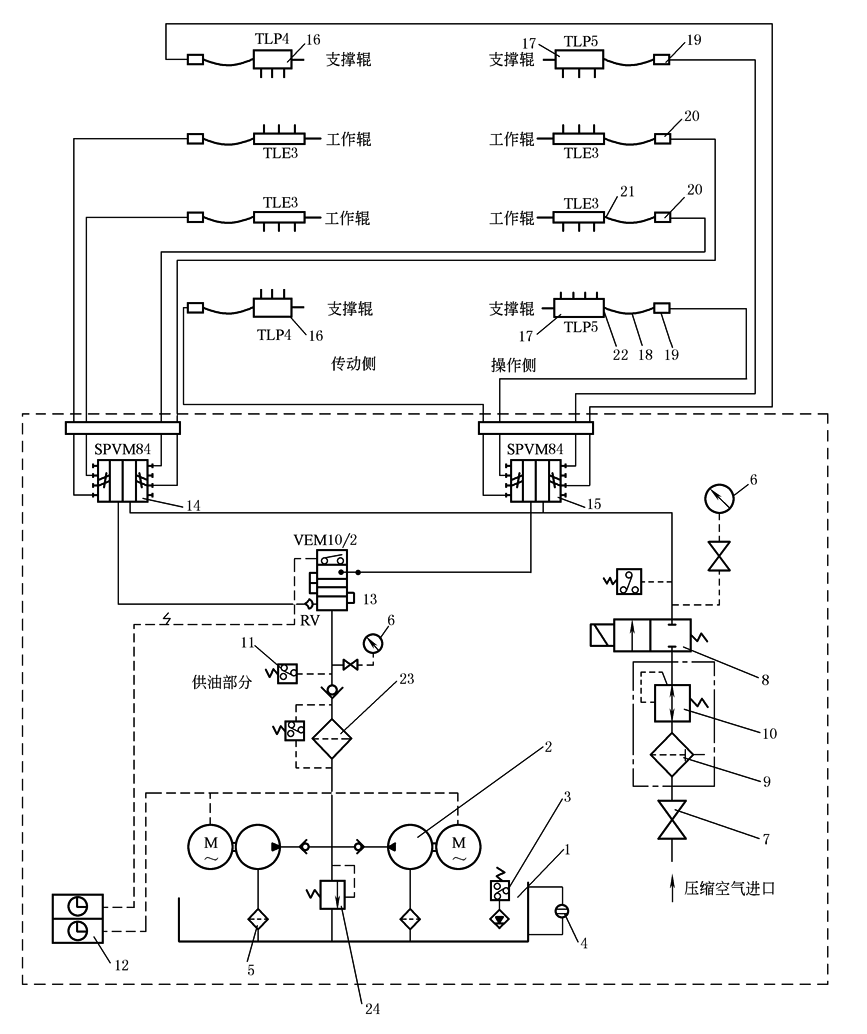

图(2)所示为四重式轧机轴承(均为四列圆锥滚子轴承)的油气润滑系统图。其中的关键部件，如油气润滑装置(包括油气分配器)和油气混合器等均已形成专业标准，如上面所介绍。

图(2)　四重式轧机轴承油气润滑系统

1—油箱；2—油泵；3—油位控制器；4—油位计；5—过滤器；6—压力计；7—气动管路阀；8—电磁阀；

9—过滤器；10—减压阀；11—压力控制器；12—电子监控装置；13—递进式给油器；14，15—油气混合器；

16，17—油气分配器；18—软管；19，20—节流阀；21，22—软管接头；23—精过滤器；24—溢流阀

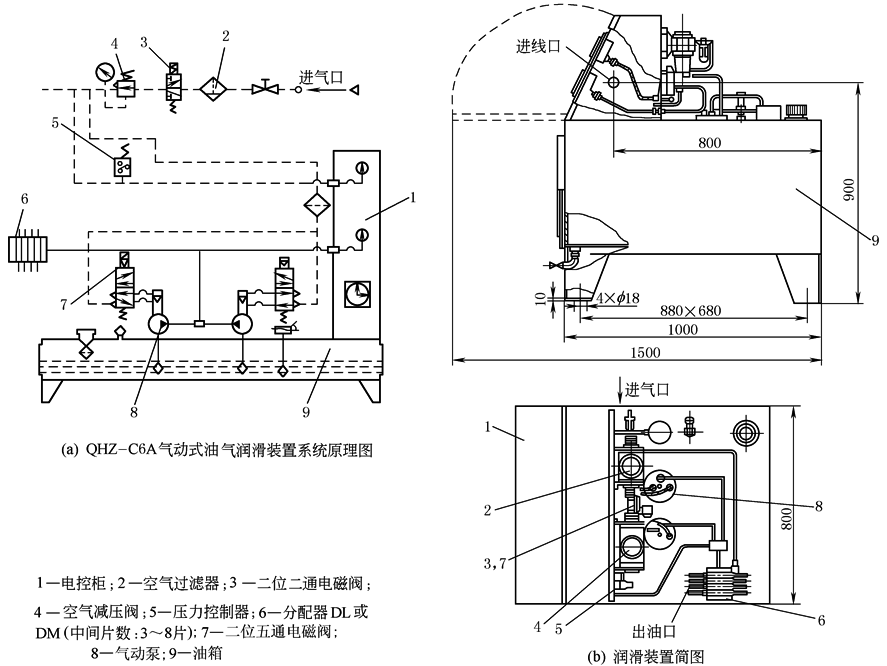

油气润滑装置(JB/ZQ 4711—2006)分为气动式和电动式两种类型。气动式QHZ-C6A由气站、PLC控制、JPQ2或JPQ3主分配器、喷嘴及系统管路组成。

油气润滑装置(JB/ZQ 4711—2006)的类型和基本参数

气

动

式

电

动

式

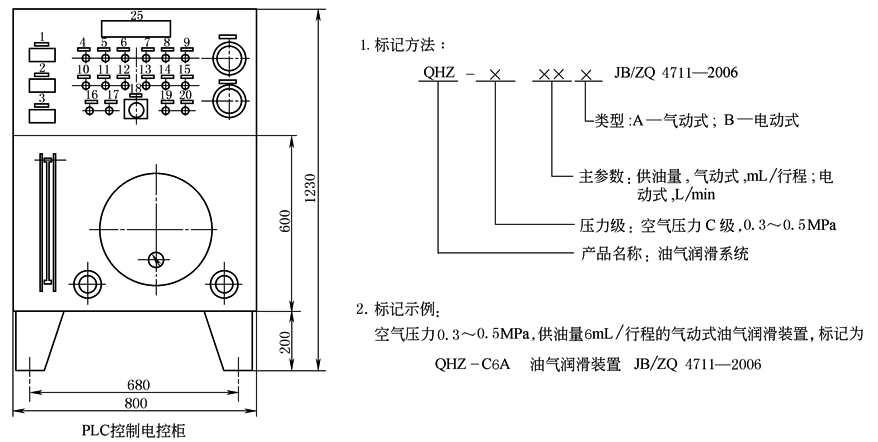

电

控

柜

基

本

参

数

型号

公称压力

/MPa

空气压力

/MPa

油箱容积

/L

压比

(空压∶油压)

供油量

电加热器

QHZ-C6A

10(J)

0.3~0.5

450

1∶25

6mL/行程

—

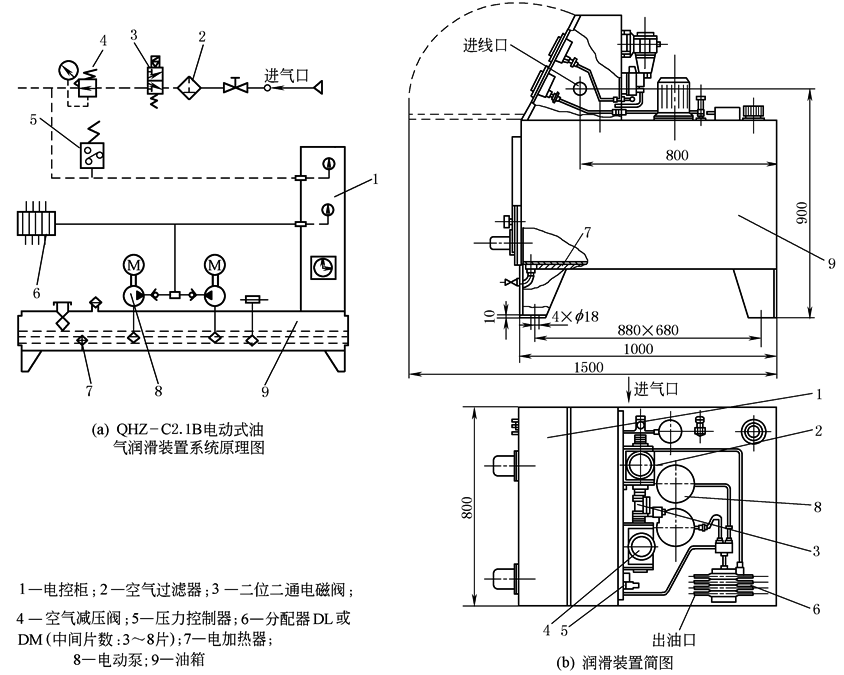

QHZ-C2.1B

0.3~0.5

450

—

2.1L/min

2×3kW

注：生产厂有太原矿山机器润滑液压设备有限公司，太原宝太润滑设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，四川川润股份有限公司，启东中冶润滑设备有限公司。

油气润滑装置也分为气动式和电动式两种类型，其型式尺寸及基本参数见下表。气动式(MS1型)主要由油箱、润滑油的供给、计量和分配部分、压缩空气处理部分、油气混合和油气输出部分以及PLC 控制等部分组成。电动式(MS2型)主要由油箱、润滑油的供给、控制和输出部分以及PLC 控制等部分组成。MS1型用于200个润滑点以下的场合。

油气润滑装置的类型和基本参数(JB/ZQ 4738—2006)

类型

原 理 图 及 装 置 简 图

气

动

式

(a) MS1 型气动式油气润滑装置原理图

1—空气过滤器；2—二位二通电磁阀；

3—空气减压阀；4—压力开关；

5—气动泵；6—递进式分配器；

7—油箱；8—二位五通电磁阀；

9—PLC电气控制装置

气

动

式

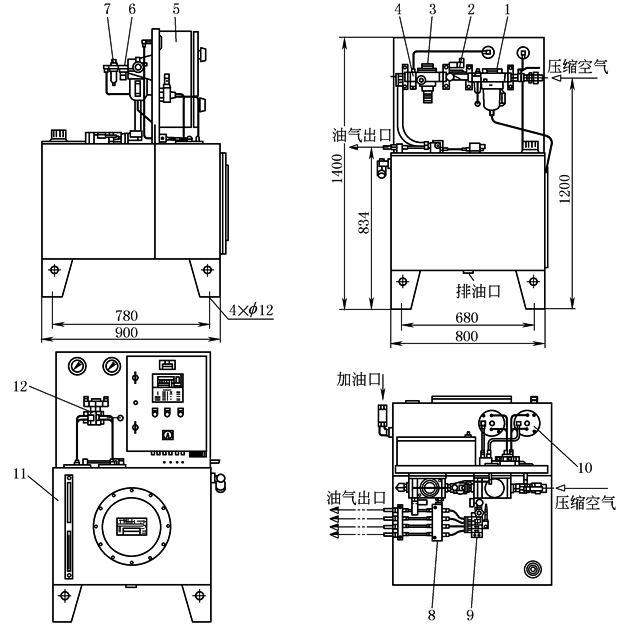

(b) MS1 型气动式油气润滑装置简图

1—空气过滤器；2—二位二通电磁阀；

3—空气减压阀；4—压力开关；

5—PLC电气控制装置；6—调压阀；

7—油雾器；8—油气混合块；

9—递进式分配器；10—气动泵；

11—油箱；12—二位五通电磁阀

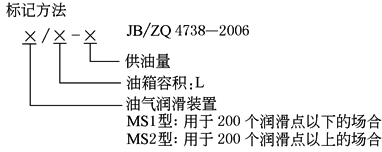

标记示例：供油量2mL/行程，油箱容积400L的气动式油气润滑装置

MS1/400-2　油气润滑装置

JB/ZQ 4738—2006

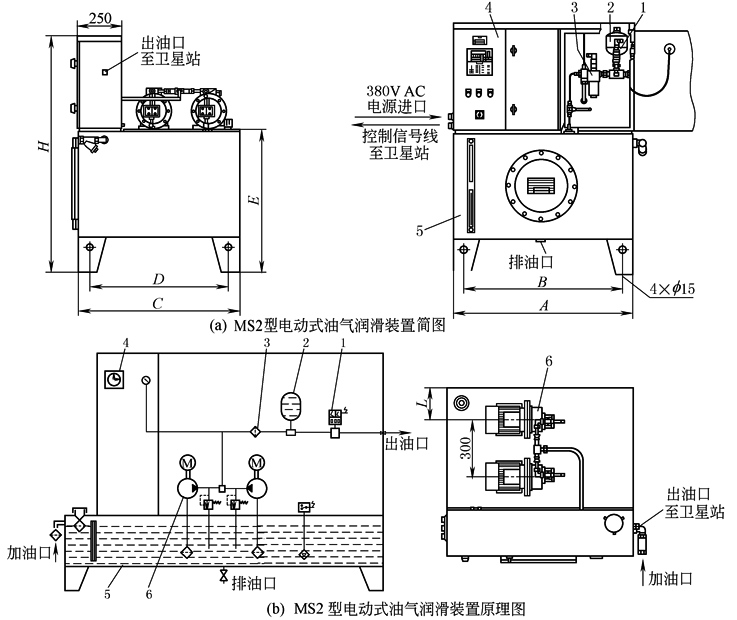

电

动

式

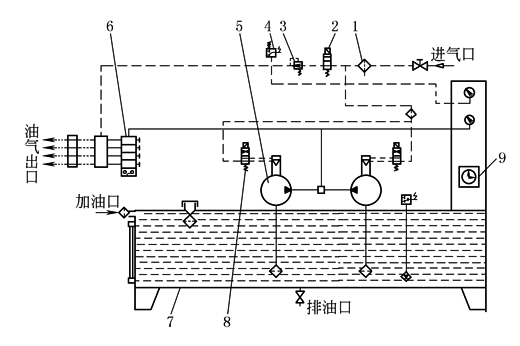

1—压力继电器；

2—蓄能器；

3—过滤器；

4—PLC 电气控制装置；

5—油箱；

6—齿轮泵装置

标记示例：供油量1.4mL/min，油箱容积500L的电动式油气润滑装置

MS2/500-1.4  油气润滑装置JB/ZQ 4738—2006

基

本

参

数

型号

最大工作压力

/MPa

油箱容积

/L

供油量

/L·min^-1

MS2/500-1.4

10

500

1.4

MS2/800-1.4

800

MS2/1000-1.4

1000

MS1/400-2

10

(空气压力为0.4MPa时，空气压力范围为0.4~0.6MPa)

400

2

A

B

C

D

E

H

L

MS1/400-3

3

MS1/400-4

4

1000

880

900

780

807

1412

170

MS1/400-5

5

1100

980

1100

980

907

1512

270

MS1/400-6

6

1200

1080

1200

1080

1007

1680

320

注：生产厂有上海澳瑞特润滑设备有限公司，南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，太原矿山机器润滑液压设备有限公司。
