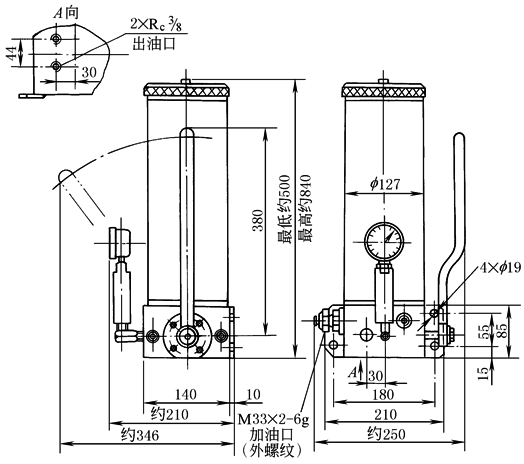

干油集中润滑系统

SGZ 型手动润滑泵(JB/ZQ 4087—1997)

型号

给油量

/mL·循环^-1

公称

压力

/MPa

储油

筒容

积/L

质量

/kg

SGZ-8

8

6.3(Ⅰ)

3.5

24

1．用于双线式和双线喷射式干油集中润滑系统，采用锥入度不低于265/10mm(25℃，150g)的润滑脂，环境温度为0~40℃

2．标记示例：给油量为8mL/循环的手动润滑泵，标记为　　　　SGZ-8　润滑泵　JB/ZQ 4087—1997

生产厂有太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东润滑设备有限公司，启东江海液压润滑设备厂，太原宝太润液设备有限公司，四川川润股份有限公司，启东中冶润滑设备有限公司

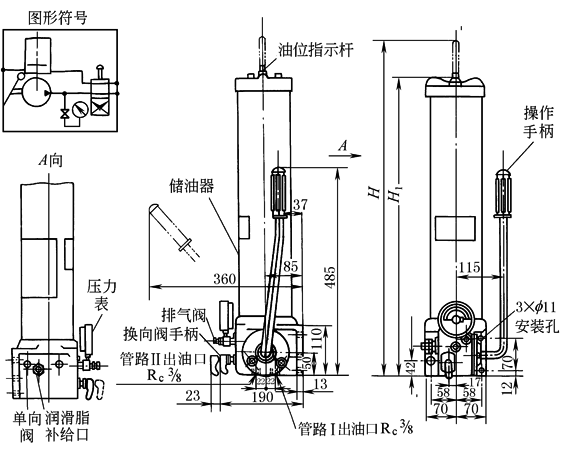

SRB 型手动润滑泵(JB/ZQ 4557—2006)

标记示例：

公称压力20MPa，给油量3.5mL/循环，使用介质为润滑脂，储油器容积5L的手动润滑泵，标记为

SRB-L3.5Z-5　润滑泵　JB/ZQ 4557—2006

型号

给油量

/mL·

循环^-1

公称

压力

/MPa

储油

筒容

积/L

最多

给油

点数

SRB-J7Z-2

7

10

2

80

SRB-J7Z-5

5

SRB-L3.5Z-2

3.5

20

2

50

SRB-L3.5Z-5

5

型号

配管

通径

/mm

配管

长度

/m

质量

/kg

SRB-J7Z-2

20

50

18

SRB-J7Z-5

21

SRB-L3.5Z-2

12

50

18

SRB-L3.5Z-5

21

型    号

H

H₁

SRB-J7Z-2 SRB-L3.5Z-2

576

370

SRB-J7Z-5 SRB-L3.5Z-5

1196

680

1．本泵与双线式分配器、喷射阀等组成双线式或双线喷射干油集中润滑系统，用于给油频率较低的中小机械设备或单独的机器上。工作时间一般为2~3min工作寿命可达50万个工作循环

2．适用介质为锥入度310~385(25℃，150g)/10mm的润滑脂

生产厂：南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，太原宝太润液设备有限公司，上海润滑设备厂，太原矿山机器润滑液压设备有限公司，四川川润股份有限公司，启东润滑设备有限公司，启东江海液压润滑设备厂，温州市龙湾润滑液压设备厂(SNB-J型的生产厂同此)

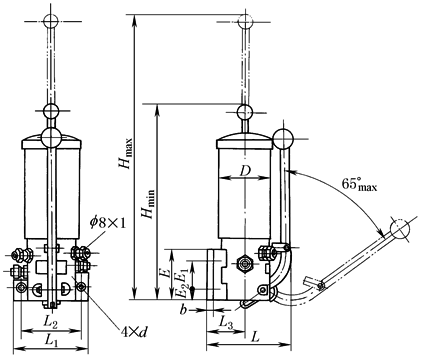

SNB-J 型手动润滑泵(JB/T8651.1—1997)

1．允许在0~45℃的环境温度下工作，使用介质锥入度大于295(25℃、150g)/10mm的符合GB 491—1987、GB 492—1989、GB 7324—1994要求的润滑脂

2．供油嘴的连接管若为6×1，根据需要可特殊订货

标记示例：给油点数5个，每嘴出油容量0.9mL/循环，储油器容积1.37L的手动润滑泵，标记为

5SNB-Ⅲ　润滑泵　JB/T 8651.1—1997

生产厂同上页SRB型手动润滑泵生产厂

型号

1SNB-J

2SNB-J

5SNB-J

6SNB-J

8SNB-J

主参数代号

Ⅰ

Ⅱ

Ⅲ

Ⅰ

Ⅱ

Ⅲ

Ⅰ

Ⅱ

Ⅲ

Ⅰ

Ⅱ

Ⅲ

Ⅰ

Ⅱ

Ⅲ

给油点数/个

1

2

5

6

8

每嘴出油容量/mL·次^-1

4.50

2.25

0.90

0.75

0.56

公称压力/MPa

10(J)

储油器容积/L

0.42

0.75

1.37

0.42

0.75

1.37

0.42

0.75

1.37

0.42

0.75

1.37

0.42

0.75

1.37

供油嘴连接管/mm

Φ 8×1

外形

尺寸

/mm

主参数代号

H_max

H_min

D

L

L₁

L₂

L₃

E

E₁

E₂

d

b

Ⅰ

392

292

74

128

120

98

50

94

61

15

11.5

14

Ⅱ

500

350

86

145

Ⅲ

360

114

175

1．适用于金属切削机床及锻压机械润滑系统，亦可用于较小排量且符合本润滑泵参数的各种机械润滑系统。

2．允许在0~40℃的环境温度下工作，使用介质锥入度大于295(25℃、150g)/10mm，且符合GB 491—2008、GB 492—1989、GB 7324—1994要求的润滑脂。

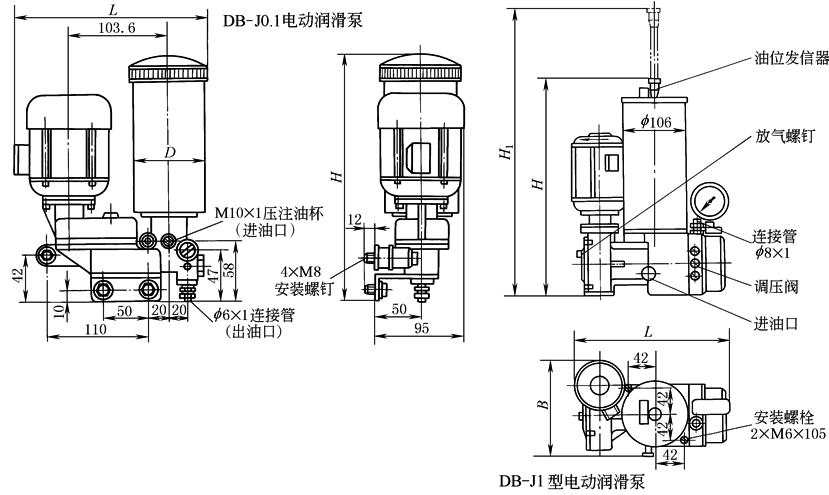

DB-J 型微型电动润滑泵性能参数

型号

公称压力

/MPa

冲程频率

/次·min^-1

公称排量

/mL·冲程^-1

储油器容积

/L

电动机

外形及安装尺寸/mm

功率

/W

电压

/V

L

B

D

H

H₁

DB-J0.1/ⅠW

10

40

0.1

0.4

40

380

200

—

74

240

—

DB-J0.1/ⅡW

1.4

220

—

114

280

—

DB-J1/ⅢW

6.3

35

1

1.5

60

260

157

106

347

464

DB-J1/ⅣW

10

2.0

120

275

167

397

514

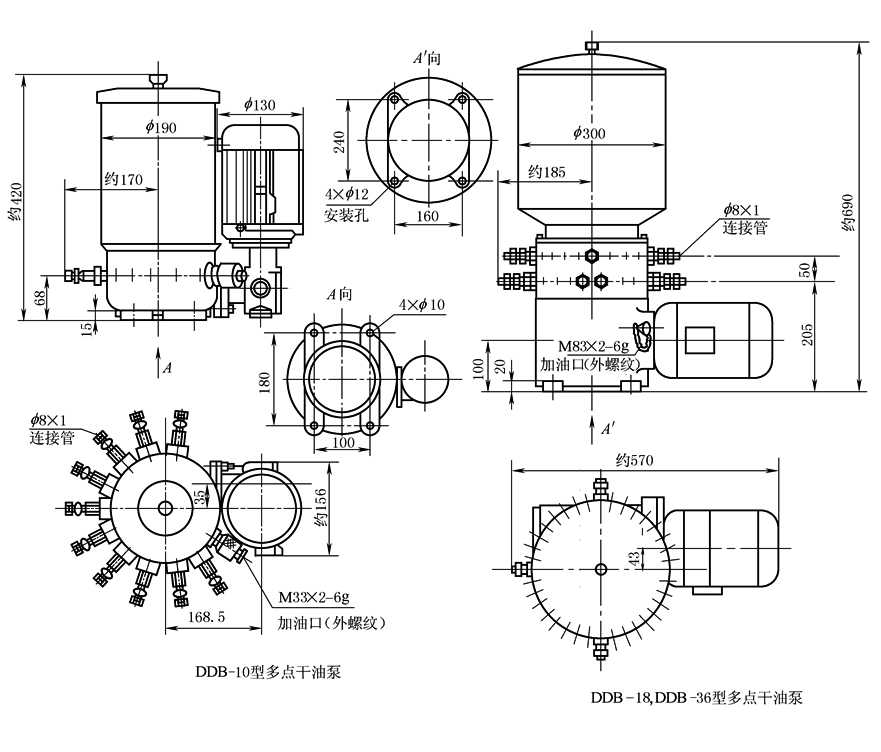

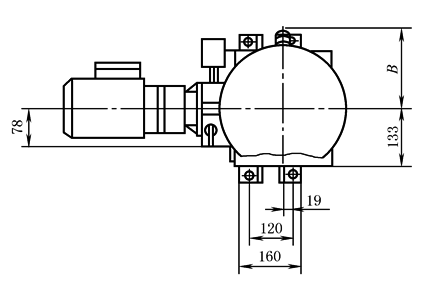

DDB 型多点干油泵基本参数

型 号

出油点数

/点

公称压力

/MPa

每点给油量

/mL·次^-1

给油次数

/次·min^-1

储油器

容积/L

电动机

功率

/kW

质量

/kg

1．工作环境温度0~40℃

2．适用于锥入度不低于265(25℃，150g)/10mm的润滑脂

标记示例：出油口为10个的多点干油泵，标记为

DDB-10　干油泵　JB/ZQ 4088—2006

DDB-10

10

10

(J)

0~0.2

13

7

0.37

19

DDB-18

18

23

0.56

75

DDB-36

36

80

注：生产厂有太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，四川川润股份有限公司，太原市兴科机电研究所，太原宝太润液设备有限公司，启东润滑设备有限公司，启东江海液压润滑设备厂，温州市龙湾润滑液压设备厂。

1．适用于锥入度(25℃，150g)大于等于220/10mm的润滑脂

2．润滑泵为电动高压柱塞式，工作压力在公称压力范围内可任意调整，有双重过载保护

3．储油器具有油位自动报警装置

标记示例：公称压力40MPa，额定给油量120mL/min，储油器容积30L，减速电动机功率0.75kW的电动润滑泵，标记为

DRB2-P120　润滑泵　JB/T 8810.1—1998

规　　格

尺　　寸/mm

D

H

H₁

B

L

L₁

储油器

30L

310

760

1140

200

—

233

60L

400

810

1190

230

—

278

100L

500

920

1200

280

—

328

电动机

0.37kW，80r/min

—

—

—

—

500

—

0.75kW，80r/min

—

—

—

—

563

—

1.5kW，160r/min

—

—

—

—

575

—

1.5kW，250r/min

—

—

—

—

575

—

型　号

公称压力

/MPa

额定给油量

/mL·min^-1

储油器容积

/L

减速电动机

环境温度

/℃

质量/kg

功率/kW

电压/V

DRB1-P120Z

40(P)

120

30

0.37

380

0~80

56

DRB2-P120Z

0.75

-20~80

64

DRB3-P120Z

60

0.37

0~80

60

DRB4-P120Z

0.75

-20~80

68

DRB5-P235Z

235

30

1.5

0~80

70

DRB6-P235Z

60

74

DRB7-P235Z

100

82

DRB8-P365Z

365

60

74

DRB9-P365Z

100

82

注：生产厂有上海润滑设备厂，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，太原矿山机器润滑液压设备有限公司，太原宝太润液设备有限公司，温州市龙湾润滑液压设备厂，太原市兴科机电研究所。

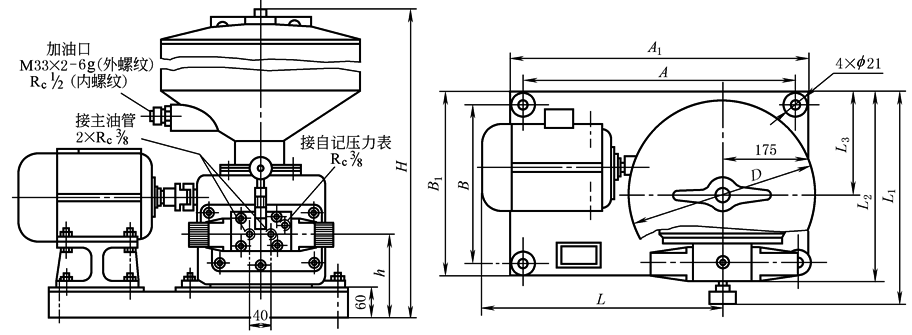

电动润滑泵装置的基本参数　　　　　　　　　　　　　　　　　　　mm

型号

给油能力

/mL·min^-1

公称压力

/MPa

储油器容积

/L

电动机

电磁铁电压

/V

质量

/kg

型号

功率/kW

转速/r·min^-1

DRZ-L100

100

20

(L)

50

Y801-4-B₃

0.55

1390

220

191

DRZ-L315

315

75

Y90S-4-B₃

1.1

1400

196

DRZ-L630

630

120

Y90L-4-B₃

1.5

1400

240

型号

A

A₁

B

B₁

h

D

L≈

L₁≈

L₂

L₃

最高

最低

DRZ-L100

460

510

300

350

151

408

406

414

368

200

1330

925

DRZ-L315

550

600

315

365

167

474

434

392

210

1770

1165

DRZ-L630

508

489

1820

1215

注：1．电磁换向阀上留有连接螺纹为R_c3/8的自记压力表接口，如不需要时可用螺塞堵住。

2．生产厂有太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，太原市兴科机电研究所，太原宝太润液设备有限公司。

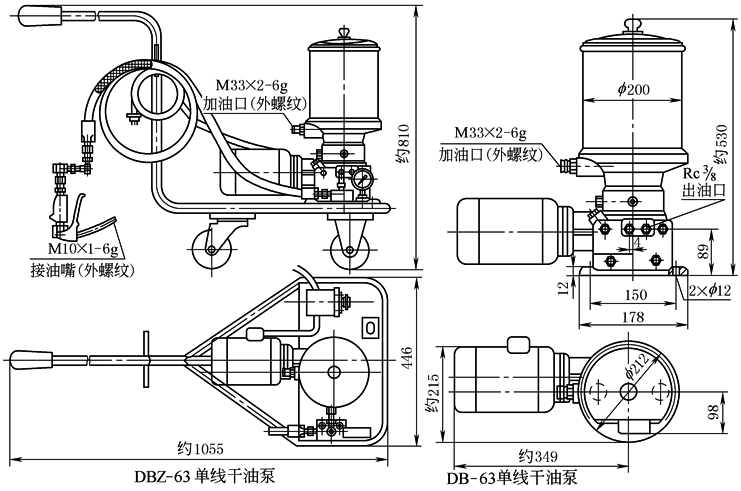

型号

DBZ-63

DB-63

公称压力/MPa

10

润滑脂锥入度(25℃，150g)

/(10mm)^-1

265~385

给油能力

/mL·min^-1

65

储油器容积/L

8

柱塞直径

8

柱塞行程

/mm

4

柱塞个数

4

电

动

机

型号

A06324

功率/kW

0.25

转速/r·min^-1

1400

质量

/kg

DBZ-63

52

DB-63

23

注：1．电动机安装结构型式为B5型。

2．润滑脂锥入度按GB/T 7631.8—1990《润滑剂和有关产品(L类)的分类  第8部分：X组(润滑脂)》的规定标记，单线干油泵，DB-63干油泵　JB/T 2306—1999；单线干油泵装置，DBZ-63　JB/T 2306—1999。

3．生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，四川川润股份有限公司，太原市兴科机电研究所，太原宝太润液设备有限公司。

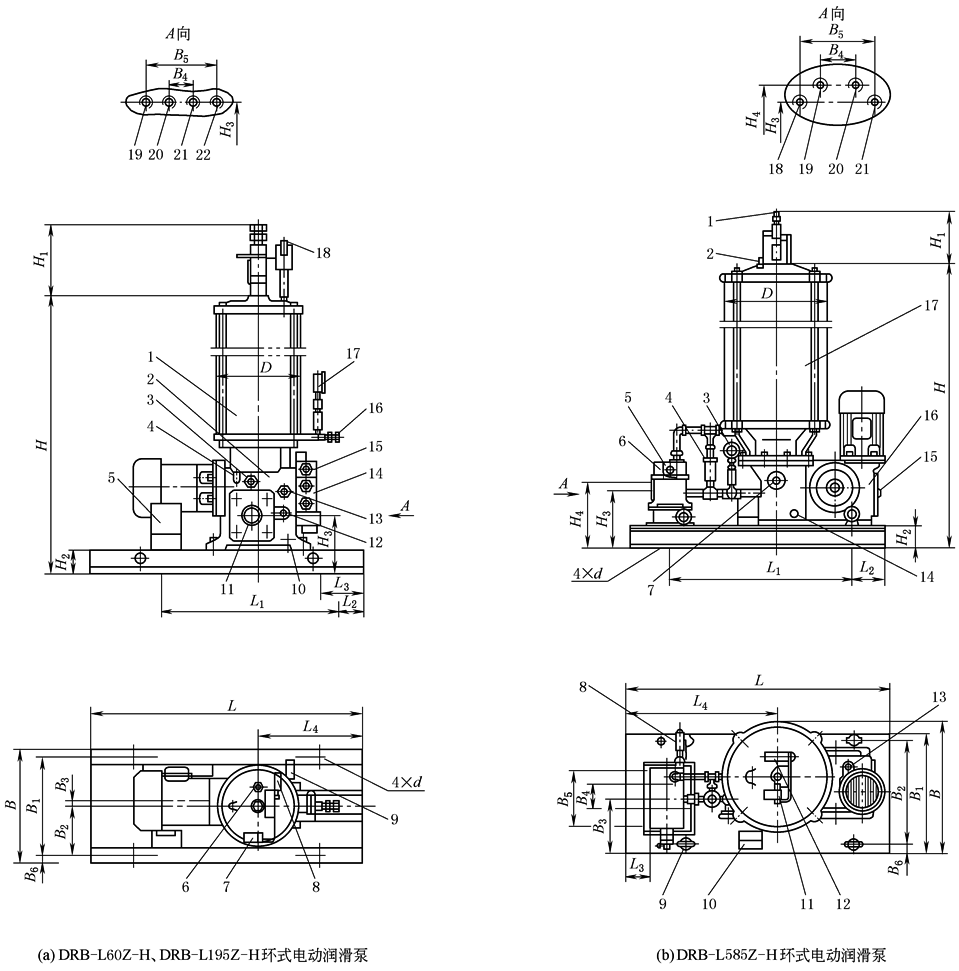

1—储油器(17，图b中该零件号，下同)；2—泵体(16)；3—排气塞；4—润滑油注入口(13，润滑油注入口R_c³/4)；

5—接线盒(10)；6—排气阀(储油器活塞下部空气)(1)；7—储油器低位开关(11)；8—储油器高位开关(12)；

9—液压换向限位开关(8)；10—放油螺塞(14，放油螺塞R_c¹/2)；11—油位计(15)；12—润滑脂补给口M33×2-6g(7)；

13—液压换向阀压力调节螺栓(6)；14—液压换向阀(5)；15—安全阀(4)；16—排气阀(出油口)；

17—压力表(3)；18—排气阀(储油器活塞上部空气)(2)；19—管路Ⅰ出油口Rc³/8(19，R_c¹/2)；

20—管路Ⅰ回油口R_c³/8(21，R_c¹/2)；21—管路Ⅱ回油口R_c³/8(18，Rc¹/2)；22—管路Ⅱ出油口R_c³/8(20，R_c¹/2)

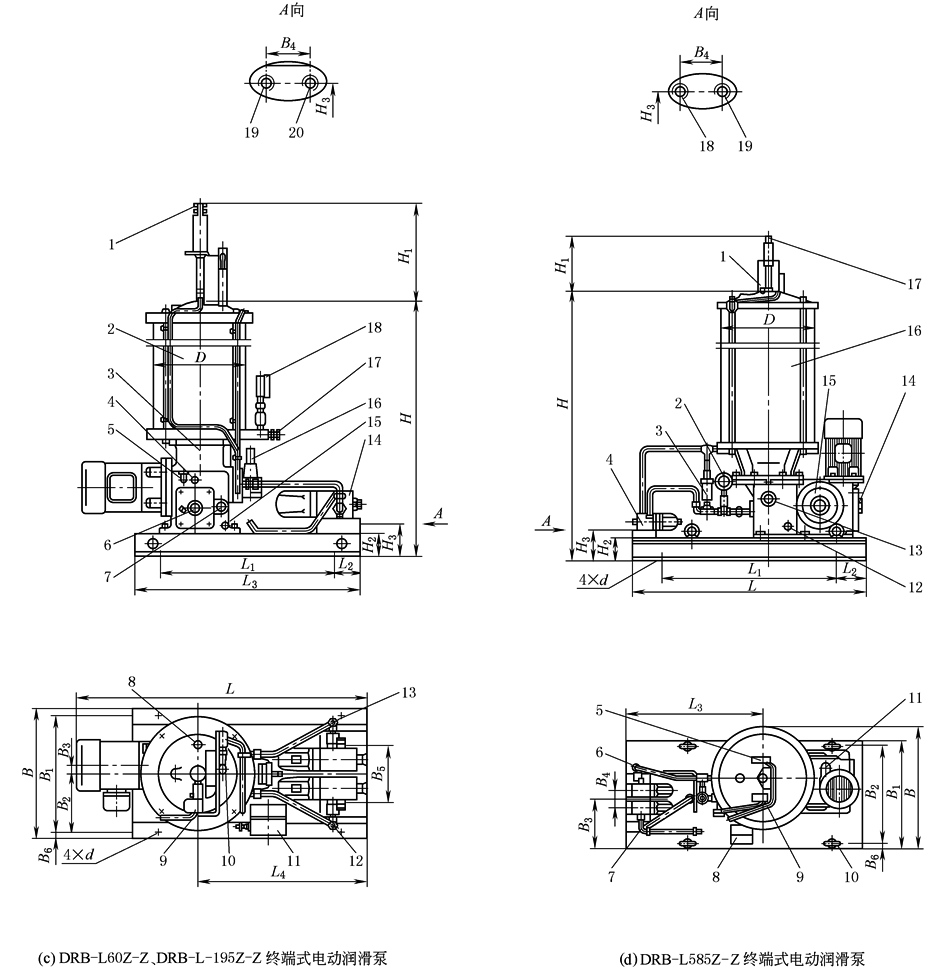

1—排气阀(储油器活塞上部空气)(1，图d中该零件号，下同)；2—储油器(16)；3—泵体(15)；4—排气塞；

5—润滑油注入口(11，润滑油补给口R_c³/4)；6—油位计(14)；7—润滑脂补给口M33×2-6g(13)；

8—排气阀(储油器活塞下部空气)(17)；9—储油器低位开关(9)；10—储油器高位开关(5)；11—接线盒(8)；

12—储油器接口(6)；13—泵接口(7)；14—电磁换向阀(4)；15—放油螺塞(12，R_c¹/2)；

16—安全阀(3)；17—排气阀(出油口)；18—压力表(2)；19—管路Ⅰ出油口R_c¹/2(18)；

20—管路Ⅱ出油口R_c¹/2(19)；(图d中，10—吊环)

DRB-L型电动润滑泵结构型式、工作原理、技术参数及外形尺寸　　　　　　　　　　　　　　mm

结

构

型

式

、

工

作

原

理

该型电动润滑泵由柱塞泵、(柱塞式定量容积泵)储油器、换向阀、电动机等部分组成。柱塞泵在电动机的驱动下，从储油器吸入润滑脂，压送到换向阀，通过换向阀交替地沿两个出油口输送润滑脂时，另一出油口与储油器接通卸荷

该型电动润滑泵可组成双线环式集中润滑系统，即系统的主管环状布置，由返回润滑泵的主管末端的系统压力来控制液压换向阀，使两条主管交替地供送润滑脂的集中润滑系统；也可组成双线终端式集中润滑系统，即由主管末端的压力操纵阀来控制电磁换向阀交替地使两条主管供送润滑脂的集中润滑系统

环式结构电动润滑泵配用液压换向阀，有4个接口，外接2根供油主管及2根分别由供油管引回的回油管，依靠回油管内油脂的油压推动换向阀换向

终端式结构电动润滑泵配用电磁换向阀，有2个接口，外接2根供油主管，依靠电磁铁的得失电实现换向供油

技

术

参

数

、

外

形

尺

寸

型号

公称流量

/L·min^-1

公称

压力

/MPa

转速

/r·min^-1

储油器容积/L

减速器润滑油

量/L

电动机功率

/kW

减速比

配管

方式

润滑脂锥

入度(25℃，150g)

/(10mm)^-1

质量

/kg

L

B

H

L₁

L₂

DRB-L60Z-H

60

20(L)

100

20

1

0.37

1∶15

环式

310~385

140

640

360

986

500

60

DRB-L60Z-Z

终端式

160

780

DRB-L195Z-H

195

75

35

2

0.75

1∶20

环式

210

800

452

1056

600

100

DRB-L195Z-Z

终端式

230

891

DRB-L585Z-H

585

90

5

0.5

环式

265~385

456

1160

585

1335

860

150

DRB-L585Z-Z

终端式

416

型号

L₃

L₄

B₁

B₂

B₃

B₄

B₅

B₆

H₁

H₂

H₃

H₄

D

d

地脚螺栓

最大

最小

DRB-L60Z-H

126

290

320

157

23

42

118

20

598

155

60

130

—

269

14

M12×200

DRB-L60Z-Z

640

450

200

160

—

85

DRB-L195Z-H

125

300

420

226

39

42

118

16

687

167

83

164

—

319

18

M16×400

DRB-L195Z-Z

800

500

160

—

108

DRB-L585Z-H

100

667

520

476

244

111

226

22

815

170

110

248

277

457

22

M20×500

DRB-L585Z-Z

667

239

160

—

135

—

应用

DRB-L 型电动润滑泵适用于润滑点多、分布范围广、给油频率高、公称压力20MPa的双线式干油集中润滑系统。通过双线分配器向润滑部位供送润滑脂

适用于锥入度(25℃、150g)250~350/10mm的润滑脂或黏度值为46~150mm²/s的润滑油

注：生产厂有太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东润滑设备有限公司，启东江海液压润滑设备厂，四川川润股份有限公司，太原兴科机电研究所，太原宝太润液设备有限公司，温州市龙湾润滑液压设备厂，启东中冶润滑设备有限公司。

标记示例：公称压力31.5MPa，公称流量60mL/min，环式配管的双列式电动润滑脂泵，标记为

SDRB-N60H　双列式电动润滑脂泵　JB/ZQ 4701—2006

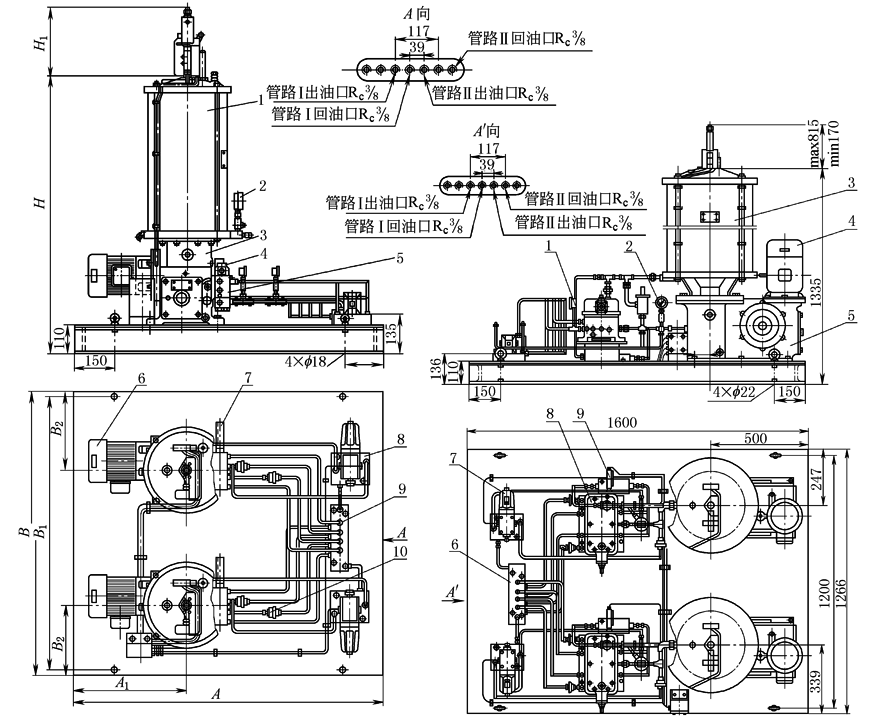

SDRB-N60H、SDRB-N195H 双列式电动润滑脂泵外形图

1—储油器；2，10—压力表；3—电动润滑脂泵；4—溢流阀；

5，9—液压换向阀；6—电动机；7—限位开关；8—电磁换向阀

SDRB-N585H 双列式电动润滑脂泵外形图

1，2—压力表；3—储油器；4—电动机；5—电动润滑脂泵；

6，8—液压换向阀；7—电磁换向阀；9—限位开关

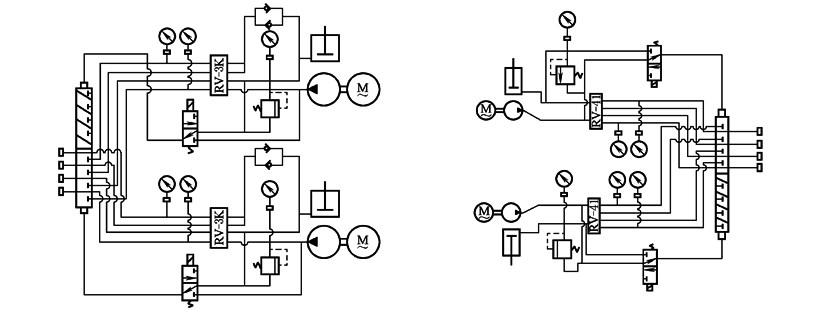

SDRB-N60H、SDRB-N195H 双列式电动润滑脂泵系统原理图

SDRB-N585H 双列式电动润滑脂泵系统原理图

双列式电动润滑脂泵组成、工作原理、技术参数及外形尺寸　　　　　　　　　　　　　mm

组

成

、

工

作

原

理

双列式电动润滑脂泵是由电动润滑脂泵、换向阀、管路附件等组成。在同一底座上安装有两台电动润滑脂泵，一台常用、一台备用，双泵可以自动切换，通过换向阀接通运转着的泵的回路，不影响系统的正常工作，润滑脂泵的运转由电控系统操纵

技

术

参

数

、

外

形

尺

寸

型号

公称流量

/mL·min^-1

公称压力

/MPa

储油器容积

/L

配管方式

电动机功率

/kW

润滑脂锥入度(25℃，150g)

/(10mm)^-1

质量

/kg

SDRB-N60H

60

31.5(N)

20

环式

0.37

265~385

405

SDRB-N195H

195

35

0.75

512

SDRB-N585H

585

90

1.5

975

型号

A

A₁

B

B₁

B₂

H

H₁

SDRB-N60H

1050

351

1100

1054

296

1036

598_max

155_min

SDRB-N195H

1230

503.5

1150

1104

310

1083

670_max

170_min

注：生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，太原矿山机器润滑液压设备有限公司，太原市兴科机电研究所，太原宝太润液设备有限公司，四川川润股份有限公司，启东江海液压润滑设备有限公司。

适用于锥入度不低于(25℃，150g)265/10mm的润滑脂或黏度值不小于68mm²/s的润滑油。工作环境温度-20~80℃

标记示例：DB-N50　单线润滑泵，标记为

JB/T 8810.2—1998

型号

公称压力

/MPa

额定给油量

/mL·min^-1

储油器容积

/L

电动机

质量

/kg

DB-N系列的多点润滑泵适用于润滑频率较低、润滑点在50点以下、公称压力为31.5MPa的单线式中小型机械设备集中润滑系统中，直接或通过单线分配器向各润滑点供送润滑脂的输送供油装置

适用于冶金、矿山、运输、建筑等设备的干油润滑

功率

/kW

电压

/V

DB-N25

31.5(N)

0~25

30

0.37

380

37

DB-N45

0~45

39

DB-N50

0~50

37

DB-N90

0~90

39

注：生产厂有南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，上海润滑设备厂，启东中冶润滑设备有限公司。

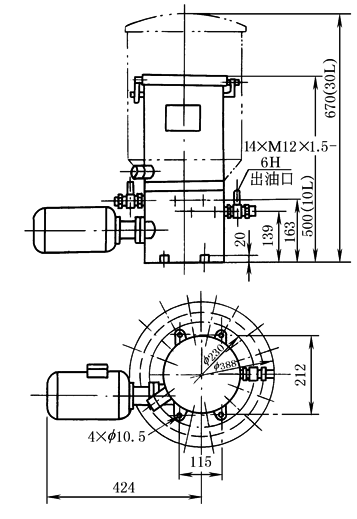

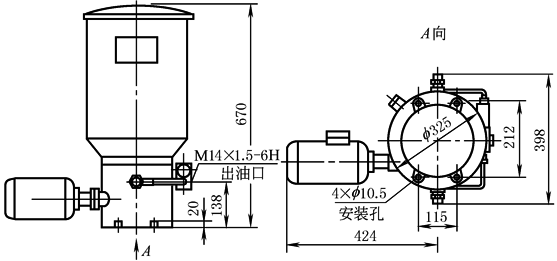

公称

压力

/MPa

出油

口数

每出油

口额定

给油量

/mL·min^-1

储油器

容积

/L

电动机

质量

/kg

功率

/kW

电压

/V

31.5(N)

1~14

0~1.8

0~3.5

0~5.8

0~10.5

10，30

0.18

380

43

1．适用于锥入度(25℃，150g)不低于265/10mm的润滑脂或黏度值不小于46mm²/s的润滑油。工作环境温度-20~80℃

2．标记示例：公称压力31.5MPa，出油口数6个，每出油口额定给油量0~5.8mL/min，储油器容积10L的多点润滑泵，标记为

6DDRB-N5　8/10　多点泵　JB/T 8810.3—1998

3．生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，上海润滑设备厂，温州市龙湾润滑液压设备厂，启东中冶润滑设备有限公司

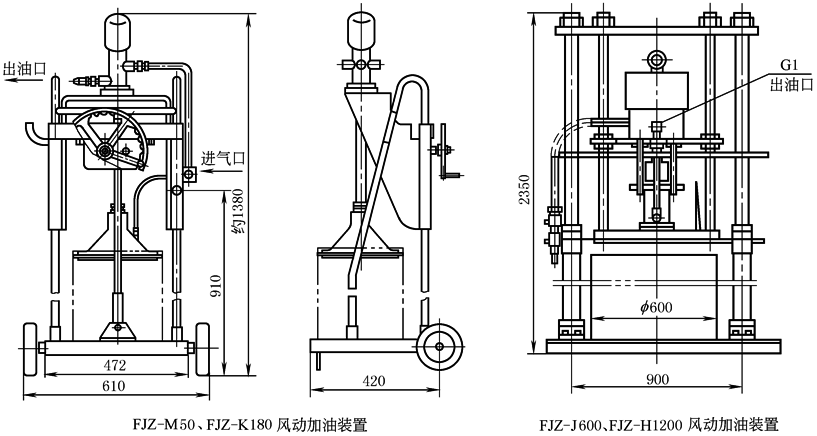

FJZ 型风动加油装置基本参数

型号

加油

能力

/L·h^-1

储油器

容积

/L

空气压力

/MPa

压送

油压比

空气耗量

/m³·h^-1

每次往复

排油量

/mL

每分钟

往复

次数

适用于向干油站的储油器填充润滑脂，也可用于各种类型的润滑脂供应站

风动加油装置的主体为一风动柱塞式油泵。FJZ-M50和FJZ-K180两种装置配上加油枪可以给润滑点直接供油，也可作为简单的单线润滑系统使用

风动加油装置输送润滑脂的锥入度为(25℃，150g)265~385/10mm

FJZ-M50

50

17

0.4~0.6

1∶50

5

4.72

180

FJZ-K180

180

1∶35

80

50

60

FJZ-J600

600

180

1∶25

200

180

FJZ-H1200

1200

1∶10

200

350

注：生产厂有太原矿山机器润滑液压设备有限公司、太原市兴科机电研究所，太原宝太润液设备有限公司，温州市龙湾润滑液压设备厂。

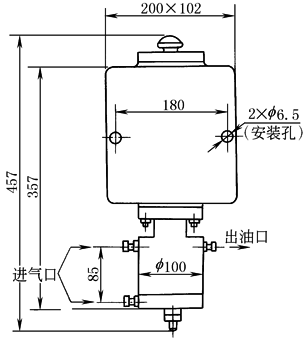

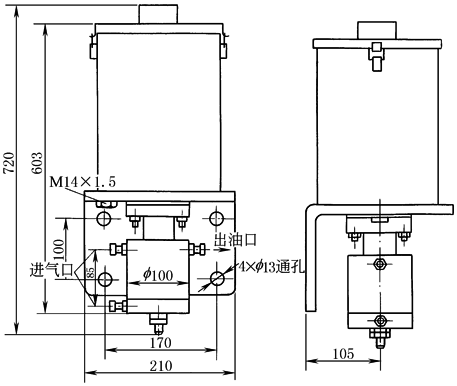

QRB-K10Z 型气动润滑泵

参数

QRB-K10Z

QRB-K5Z

QRB-K5Y

出油压力/MPa

16

进气压力/MPa

0.63

出油量(可调)

/mL·次^-1

0~6

储油器容积/L

10

5

进气口螺纹

M10×1-6H

出油口螺纹

M14×1.5-6H

油位监控装置

有

无

最大电源

电压/V

220

—

—

最大允许

电流/mA

500

—

—

润滑介质

润滑脂

润滑油

质量/kg

39.10

13.26

12.81

1．适用于锥入度(25℃，150g)为250~350/10mm的润滑脂或黏度值46~150mm²/s的润滑油

2．标记示例：

a．供油压力16MPa，储油器容积5L，使用介质为润滑脂的气动润滑泵，标记为

QRB-K5Z　润滑泵　JB/ZQ 4548—1997

b．供油压力16MPa，储油器容积5L，使用介质为润滑油的气动润滑泵，标记为

QRB-K5Y　润滑泵　JB/ZQ 4548—1997

3．生产厂有启东江海液压润滑设备厂，启东润滑设备有限公司，启东中冶润滑设备有限公司

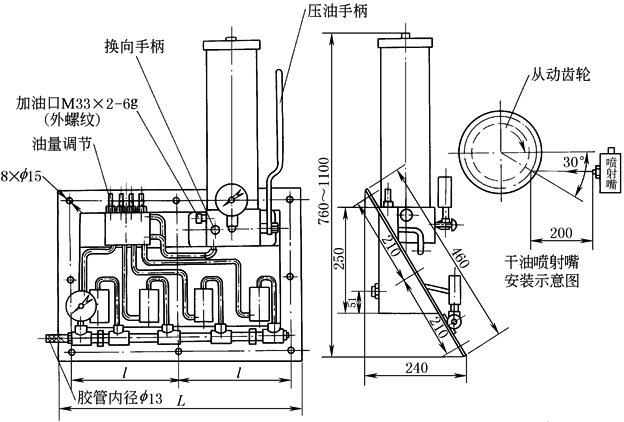

参数

GSZ-2

GSZ-3

GSZ-4

GSZ-5

喷射嘴数量

/个

2

3

4

5

空气压力

/MPa

0.45~0.6

给油器每循

环给油量

/mL

1.5~5

喷射带(长×宽)/mm×mm

200×65

320×65

450×65

580×65

L/mm

520

560

600

730

l/mm

240

260

280

345

质量/kg

49

52

55

60

1．适用于介质为锥入度(25℃，150g)不小于300/10mm的润滑脂

2．标记示例：空气压力为0.45~0.6MPa，喷射嘴为3个的干油喷射润滑装置，标记为

GSZ-3　喷射装置　JB/ZQ 4539—1997

注：生产厂有启东江海液压润滑设备厂，启东中冶润滑设备有限公司。
