油标
油标
油标 |
||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
标准油标的类型和尺寸 mm |
||||||||||||||||||||||||||||||||||||
类 型 |
油标是安装在储油装置或油箱上的油位显示装置,有压配式圆形、旋入式圆形、长形和管状四种型式油标。为了便于观察油位,必须选用适宜的型式和安装位置 |
|||||||||||||||||||||||||||||||||||

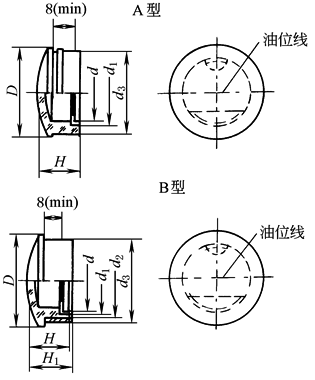

压配式圆形油标(JB/T7941.1—1995) |
1.与d1相配合的孔极限偏差按H11 2. A型用O形橡胶密封圈沟槽尺寸按GB/T 3452.1—1992,B型用密封圈由制造厂设计选用 标记示例: 视孔d=32,A型压配式圆形油标,标记为 油标 A32 JB/T 7941.1—1995 |
|||||||||||||||||||||||||||||||||||
d |
D |
d1 |
d2 |
d3 |
H |
H1 |
O形橡胶密封圈(GB/T 3452.1— 1992) |
|||||||||||||||||||||||||||||
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
|||||||||||||||||||||||||||||||
12 |
22 |
12 |
-0.050 -0.160 |
17 |
-0.050 -0.160 |
20 |
-0.065 -0.195 |
14 |
16 |
15×2.65 |
||||||||||||||||||||||||||
16 |
27 |
18 |
22 |
25 |
20×2.65 |
|||||||||||||||||||||||||||||||
20 |
34 |
22 |
-0.065 -0.195 |
28 |
-0.065 -0.195 |
32 |
-0.080 -0 .240 |
16 |
18 |
25×3.55 |
||||||||||||||||||||||||||
25 |
40 |
28 |
34 |
38 |
31.5×3.55 |
|||||||||||||||||||||||||||||||
32 |
43 |
35 |
-0.080 -0.240 |
41 |
-0.080 -0.240 |
45 |
18 |
20 |
38.7×3.55 |
|||||||||||||||||||||||||||
40 |
58 |
45 |
51 |
55 |
-0.100 -0.290 |
48.7×3.55 |
||||||||||||||||||||||||||||||
50 |
70 |
55 |
-0.100 -0.290 |
61 |
-0.100 -0.200 |
65 |
22 |
24 |
— |
|||||||||||||||||||||||||||
63 |
85 |
70 |
76 |
30 |
||||||||||||||||||||||||||||||||

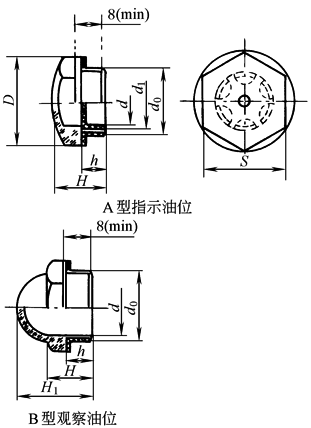

旋入式圆形油标(JB/T7941.2—1995) |
标记示例: 视孔d=32,A型旋入式圆形油标,标记为 油标 A32 JB/T 7941.2—1995 |
d |
d0 |
D |
d1 |
S |
H |
H1 |
h |
|||||||||||||||||||||||||||
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
|||||||||||||||||||||||||||||||||
10 |
M16×1.5 |
22 |
-0.065 -0.195 |
12 |
-0.050 -0.160 |
21 |
15 |
22 |
8 |
|||||||||||||||||||||||||||
20 |
M27×1.5 |
36 |
-0.080 -0.240 |
22 |
-0.065 -0.195 |
32 |
18 |
30 |
10 |
|||||||||||||||||||||||||||
32 |
M42×1.5 |
52 |
-0.100 -0.290 |
35 |
-0.080 -0.240 |
46 |
22 |
40 |
12 |
|||||||||||||||||||||||||||
50 |
M60×2 |
72 |
55 |
-0.100 -0.290 |
65 |
26 |
— |
14 |
||||||||||||||||||||||||||||

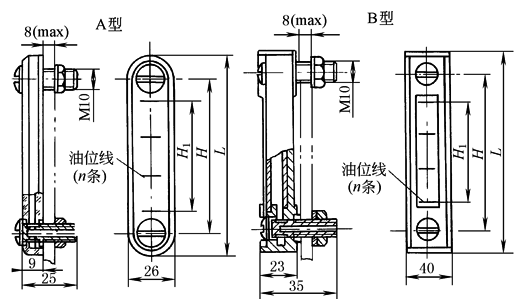

长形油标(JB/T7941.3—1995) |
标记示例: H=80,A型长形油标,标记为 油标 A80 JB/T 7941.3—1995 说明:O形橡胶密封圈沟槽尺寸按GB 3452.3—1992的规定 |
|||||||||||||||||||||||||||||||||||
H |
H1 |
L |
n(条数) |
|||||||||||||||||||||||||||||||||
基本尺寸 |
极限偏差 |
|||||||||||||||||||||||||||||||||||
A型 |
B型 |
A型 |
B型 |
A型 |
B型 |
A型 |
B型 |
|||||||||||||||||||||||||||||
80 |
±0.17 |
40 |
110 |
2 |
||||||||||||||||||||||||||||||||
100 |
|
60 |
— |
130 |
— |
3 |
— |
|||||||||||||||||||||||||||||
125 |
— |
±0.20 |
80 |
— |
155 |
— |
4 |
— |
||||||||||||||||||||||||||||
160 |
120 |
190 |
6 |
|||||||||||||||||||||||||||||||||
— |
250 |
±0.23 |
— |
210 |
— |
280 |
— |
8 |
||||||||||||||||||||||||||||
O形橡胶密封圈(GB 3452.1—2005) |
10×2.65 |
|||||||||||||||||||||||||||||||||||
六角螺母(GB/T 6172—2000) |
M10 |
|||||||||||||||||||||||||||||||||||
弹性垫圈(GB/T 861.1—1987) |
10 |
|||||||||||||||||||||||||||||||||||

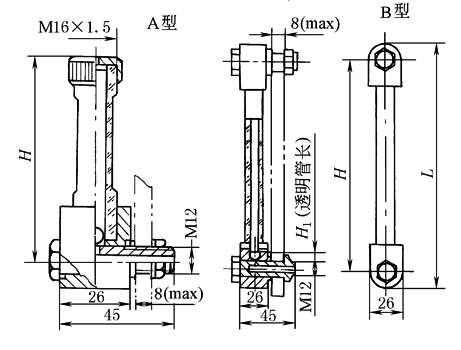

管状油标(JB/T7941.4—1995) |
标记示例: H=200,A型管状油标,标记为 油标 A200 JB/T 7941.4—1995 |
|||||||||||||||||||||||||||||||||||
A型 |
B型 |
A型及B型 |
||||||||||||||||||||||||||||||||||
H |
H |
H1 |
L |
O形橡胶 密封圈 (GB/T3452.1 —1992) |
六角螺母 (GB/T6172 —2000) |
弹性垫圈 (GB/T861.1 —1987) |
||||||||||||||||||||||||||||||
基本尺寸 |
极限偏差 |
|||||||||||||||||||||||||||||||||||
80、 100、 125、 160、 200 |
200 |
±0.23 |
175 |
226 |
||||||||||||||||||||||||||||||||
250 |
225 |
276 |
||||||||||||||||||||||||||||||||||
320 |
±0.26 |
295 |
346 |
|||||||||||||||||||||||||||||||||
400 |
±0.28 |
375 |
426 |
|||||||||||||||||||||||||||||||||
500 |
±0.35 |
475 |
526 |
|||||||||||||||||||||||||||||||||
630 |
605 |
656 |
11.8×2.65 |
M12 |
12 |
|||||||||||||||||||||||||||||||
800 |
±0.40 |
775 |
826 |
|||||||||||||||||||||||||||||||||
1000 |
±0.45 |
975 |
1026 |
