高速带传动的设计计算
高速带传动的设计计算
高速带传动的设计计算，可参照表13-1-68，但计算时应考虑以下几点：
1）小带轮直径可取d1≥do+2δmin(d0——轴直径；δmin一一最小轮缘厚度，通常取3~5mm）。若带速和安装尺寸允许，d1应尽可能选较大值。
2）带速v应小于表13-1-78的vmax。
3）带的曲挠次数y应小于表13-1-78的ymax。
4）带厚δ可根据d1和表13-1-78的δ/dmin由表13-1-77选定。

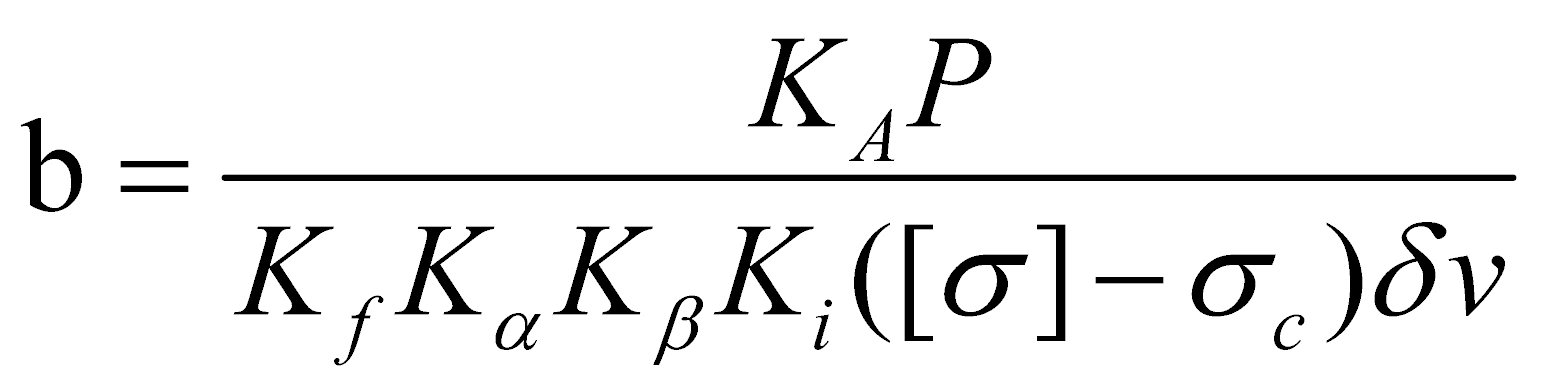

5）带宽b由下式计算，并选取标准值:
式中 P——传递的功率，kW；
KA——工况系数，査表13-1-69；
Kf——拉力计算系数，当i=1，带轮为金属材料时
| 纤维纺织带 | 0. 47 |
| 橡胶带 | 0. 67 |
| 聚氨酯带 | 0. 79 |
| 皮革带 | 0. 72 |
Kβ——传动布置系数，査表13-1-72；
Ki——传动比系数，査表13-1-80；
[σ]——带的许用拉应力，査表13-1-82；
σc——带的离心拉应力，MPa
σc=mv²；
m——带的密度，査表13-1-81。
高速带传动的δ/dmin、νmax和ymax
表13-1-78
| 高速带种类 | δ/dmin | vmax/（m/s） | ymax/（1/s） | |
|---|---|---|---|---|
| 推荐（≤） | 许用（≤） | |||
| 棉织带 | 1/50 | 1/40 | 40 | 60 |
| 麻、丝、锦纶、织带 | 1/30 | 1/25 | 50 | 60 |
| 橡胶高速带 | 1/40 | 1/30 | 40 | 100 |
| 聚氨酯高速带 | 1/30 | 1/20 | 50 | 100 |
| 薄型锦纶片复合平带 | 1/100 | 1/50 | 80 | 50 |
高速带传动的包角修正系数Kα
表13-1-79
| α/（°） | Kα |
|---|---|
| 220 | 1.2 |
| 210 | 1.15 |
| 200 | 1.1 |
| 190 | 1.05 |
| 180 | 1 |
| 170 | 0.95 |
| 160 | 0.9 |
| 150 | 0.85 |
传动比系数Ki
表13-1-80
| 主动轮转速/从动轮转速 | Ki |
|---|---|
| ≥1/1.25 | 1 |
| ＜1/1.25～1/1.7 | 0.95 |
| ＜1/1.7～1/2.5 | 0.9 |
| ＜1/2.5～1/3.5 | 0.85 |
| ＜1/3.5 | 0.8 |
高速带的密度m
表13-1-81
注：本表的单位是（kg/cm^3）。
| 高速带种类 | 密度m |
|---|---|
| 无覆胶编织带 | 0.9×10^(-3) |
| 覆胶编织带 | 1.1×10^(-3) |
| 橡胶高速带 | 1.2×10^(-3) |
| 聚氨酯高速带 | 1.34×10^(-3) |
| 薄型皮革高速带 | 1×10^(-3) |
| 薄型锦纶片复合平带 | 1.13×10^(-3) |
高速带的许用拉应力[σ]
表13-1-82
注：本表的单位是MPa。
| 高速带种类 | 许用拉应力[σ] |
|---|---|
| 棉、麻、丝编织带 | 3 |
| 锦纶编织带 | 5 |
| 橡胶高速带（涤纶绳芯） | 6.5 |
| 橡胶高速带（棉绳芯） | 4.5 |
| 聚氨酯高速带 | 6.5 |
| 薄型锦纶片复合平带 | 20 |
