滚动轴承表示法(摘自GB/T 4459.7—1998)
滚动轴承的通用简化画法
滚动轴承的通用画法(GB/T 4459.7-1998) |
|||
---|---|---|---|
本标准主要适用于在装配图中不需要确切地表示其形状和结构的标准滚动轴承。各种符号、矩形线框和轮廓线均用粗实线。本标准规定了滚动轴承的简化画法和规定画法。简化画法又分为通用画法和特征画法,在同一图样中一般只采用通用画法或特征画法中的一种。采用规定画法绘制滚动轴承的剖视图时,其滚动体不画剖面线,各套圈等可画成方向和间隔相同的剖面线(见表滚动轴承的特征简化画法及规定画法中应用实例);在不致引起误解时,也允许省略不画;若轴承带有其他零件或附件(偏心套、挡圈等)时,其剖面线应与套圈剖面线呈不同方向,在不致引起误解时,也允许省略不画 |
|||
通 用 画 法 |
说 明 |
通 用 画 法 |
说 明 |
图1 |
在剖视图中,当不需要确切地表示滚动轴承的外形轮廓、载荷特性、结构特征时,可用矩形线框及位于线框中央正立的十字形符号表示,十字符号不应与矩形线框接触 |
一面带防尘盖 两面带密封圈 图5 |
当需要表示滚动轴承的防尘盖和密封圈时,可分别按左图方法绘制 |
图2 |
通用画法应绘制在轴的两侧 |
||
图3 |
如需确切地表示滚动轴承的外形,则应画出其剖面轮廓,并在轮廓中央画出正立的十字形符号,十字符号不应与剖面轮廓线接触 |
外圈无挡边 内圈有单边挡边 图6 |
当需要表示滚动轴承内圈或外圈有无挡边时,可按左图的方法绘制。在十字符号上附加一短画,表示内圈或外圈无挡边的方向 |
1-外球面球轴承(GB/T 3882) 2-紧定套(JB/T 7919.2) 图4 |
滚动轴承带有附件或零件时,则这些附件或零件也可只画出其外形轮廓,如图所示 |
||
图7 |
在装配图中,为了表达滚动轴承的安装方法,可画出滚动轴承的某些零件 |
滚动轴承特征简化画法中要素符号的组合
滚动轴承特征画法中要素符号的组合 (GB/T 4459.7-1998) |
|||||
---|---|---|---|---|---|
轴承承载特性 |
轴 承 结 构 特 征 |
||||
两 个 套 圈 |
三 个 套 圈 |
||||
单 列 |
双 列 |
单 列 |
双 列 |
||
径 向 承 载 |
不可调心 |
|
|
|
|
可调心 |
|
|
|
|
|
轴 向 承 载 |
不可调心 |
|
|
|
|
可调心 |
|
|
|
|
|
径 向 和 轴 向 承 载 |
不可调心 |
|
|
|
|
可调心 |
|
|
|
|
|
注:表中滚动轴承只画出了其轴线一侧的部分。 |
滚动轴承的特征简化画法及规定画法
滚动轴承的特征画法及规定画法 |
||||||
---|---|---|---|---|---|---|
特 征 画 法 |
规 定 画 法 |
|||||
在剖视图中,如需较形象地表示滚动轴承的结构特征时,可采用表中所示在矩形线框内画出其结构特征要素符号的方法表示 表滚动轴承的通用简化画法中图4~图7的规定也适用于特征画法。特征画法应绘在轴的两侧 |
必要时,在滚动轴承的产品图样、产品样本、用户手册和使用说明书中可采用表中的规定画法绘制。规定画法一般绘制在轴的一侧,另一侧按通用画法绘制 |
|||||
球 和 滚 子 轴 承 |
|
球 轴 承 |
滚 子 轴 承 |
|||
GB/T 276 |
GB/T 283 |
|||||
|
|
GB/T 285 |
||||
|
|
|
||||
|
GB/T 281 |
GB/T 288 |
||||
|
GB/T 292 |
GB/T 297 |
||||
|
GB/T 294 (三点接触) |
|
||||
|
GB/T 294 (四点接触) |
|
||||
|
GB/T 296 |
|
||||
|
|
GB/T 299 |
||||
|
|
|
||||

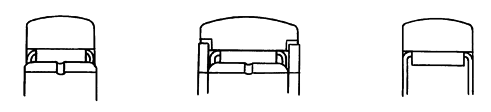

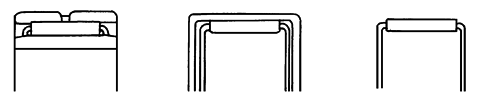

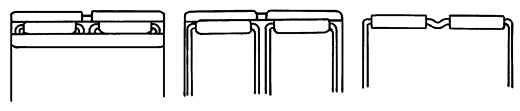

滚 针 轴 承 |
|
GB/T 5801 JB/T 3588 GB/T 290 JB/T 7918 |
||||
|
GB/T 5801 GB/T 5801 JB/T 7918 |
|||||
|
GB/T 6445.1 |
|||||
滚 针 和 球 或 滚 子 组 合 |
|
JB 3123 |
||||
|
JB 3123 |
|||||
|
JB 3122 |
|||||
|
GB/T 16643 |
|||||
推 力 轴 承 |
|
球 轴 承 |
滚 子 轴 承 |
|||
GB/T 301 |
|
|||||
|
GB/T 301 |
|
||||
|
JB/T 6362 |
|
||||
|
GB/T 301 |
|
||||
|
GB/T 301 |
|
||||
|
|
GB/T 5859 |
||||
滚动 轴承 轴线 垂直 于投 影面 的特 征画 法 |
|
在垂直于滚动轴承轴线上的投影面的视图上,无论滚动体的形状(球、柱、针等)及尺寸如何,均可按本图的方法绘制 |
||||

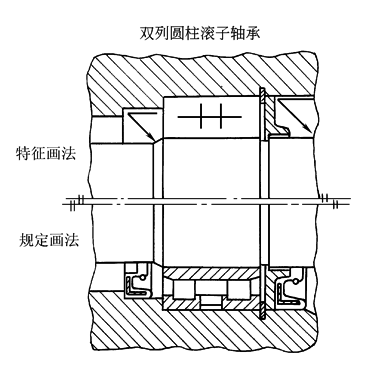

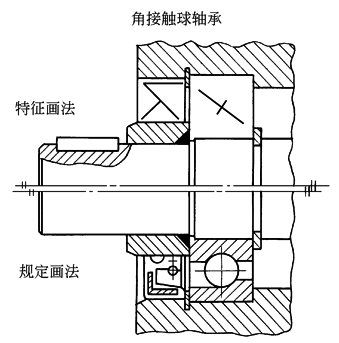

应 用 实 例 |
|
|
