弹簧表示法(摘自GB/T 4459.4-2003)
弹簧表示法
|
弹簧画法(GB/T 4459.4-2003) |
||||
|---|---|---|---|---|
|
名 称 |
视 图 |
剖 视 图 |
示 意 图 |
|
|
圆柱螺旋 压缩弹簧 |
|
|
|
|
|
截锥螺旋 压缩弹簧 |
|
|
|
|
|
圆柱螺旋 拉伸弹簧 |
|
|
|
|
|
圆柱螺旋 扭转弹簧 |
|
|
|
|
|
截锥涡卷弹簧 |
|
|
|
|
|
碟形弹簧 |
|
|
|
|
|
平面涡卷弹簧 |
|
|
|
|
|
说明 |
螺旋弹簧均可画成右旋，对必须保证的旋向要求应在"技术要求"中注明，必要时也可按支承圈的实际结构绘制。螺旋压缩弹簧，如要求两端并紧且磨平时，无论支承圈数多少和末端贴紧情况如何，均按本表图示形式绘制。有效圈数在四圈以上的螺旋弹簧中间部分可以省略。圆柱螺旋弹簧中间部分省略后，允许适当缩短图形的长度。截锥涡卷弹簧中间部分省略后用细实线相连。片弹簧的视图一般按自由状态下的形式绘制 |
|||
|
装 配 图 中 弹 簧 的 画 法 |

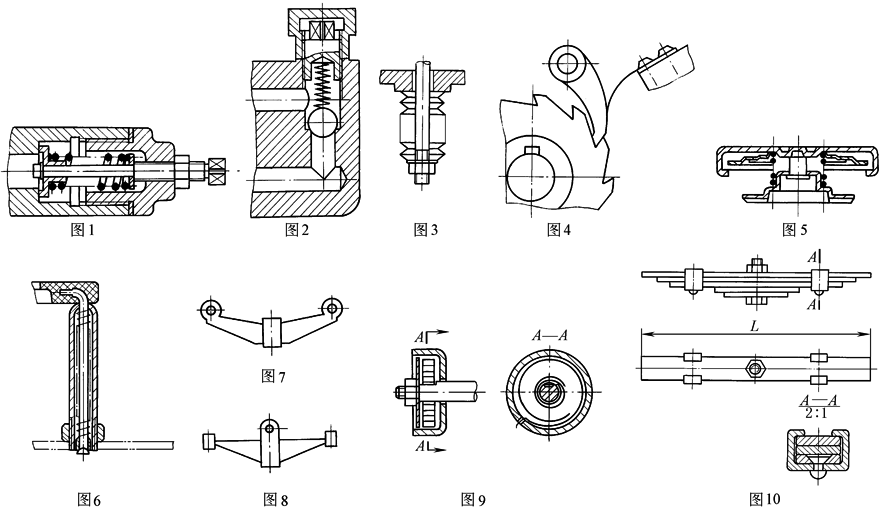

被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起(图1)。型材直径或厚度在图形上小于或等于2mm的螺旋弹簧、碟形弹簧、片弹簧允许用示意图绘制(图2~图4)，当弹簧被剖切时，剖面直径或厚度在图形上小于或等于2mm时也可用涂黑表示(图5)。四束以上的碟形弹簧，中间部分省略后用细实线画出轮廓范围(图3)。被剖切弹簧的直径在图形上小于或等于2mm，如果弹簧内部还有零件，为了便于表达，可按图6的示意图形式绘制。板弹簧允许仅画出外形轮廓(图7、图8)，平面涡卷弹簧的装配图画法见图9，弓形板弹簧由多种零件组成，其画法见图10
|
|||
