字体及其在CAD制图中的规定（摘自GB/T 14691-1993、GB/T 14665-2012)
字体(摘自GB/T 14691-1993)
字体的基本要求
1.图样中书写的字体必须做到：字体工整、笔划清楚、排列整齐、间隔均匀。
2.字体高度(用h表示)的公称尺寸系列为：1.8，2.5，3.5，5.7，10，14，20mm。如需要书写更大的字，其字体高度应按
的比率递增。字体高度代表字体的号数。
3. 汉字应写成长仿宋体，并应采用中华人民共和国国务院正式公布推行的《汉字简化方案》中规定的简化字。汉字的高度h不应小于3.5mm，其字宽一般为：h/。
4. 字母和数字分A型和B型。A型字体的笔画宽度(d)为字高(h)的1/14；B型字体的笔画宽度(d)为字高(h)的1/10。在同一图样上，只允许选用一种型式的字体。
5. 字母和数字可写成斜体和直体。斜体字字头向右倾斜，与水平基准线成75°。
6. 用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号字体。
字体示例
| 字体类别 | 示例 | |
|---|---|---|
| 长仿宋体 |  | |

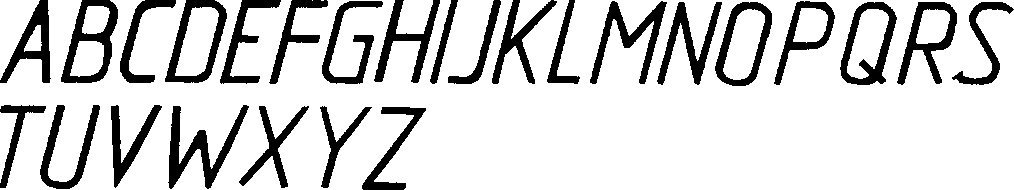

| 拉丁字母A型字体 | 大写斜体 |  |

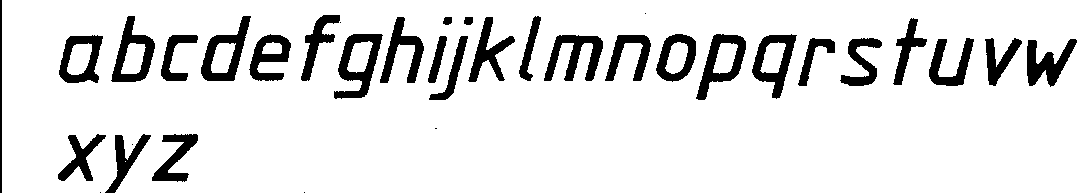

| 小写斜体 |  | |
| 大写直体 |  | |
| 小写直体 |  | |

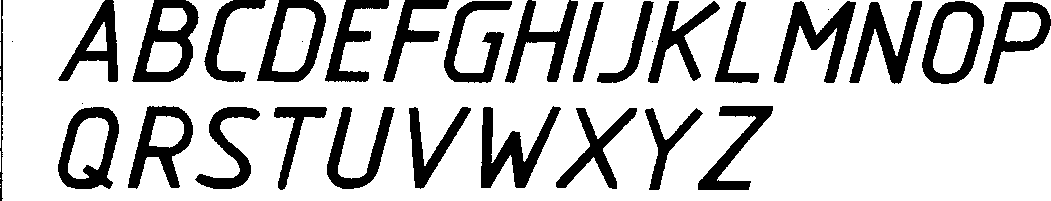

| 拉丁字母B型字体 | 大写斜体 |  |
| 小写斜体 |  | |
| 大写直体 |  | |
| 小写直体 |  | |
| 希腊字母A型字体 | 大写斜体 |  |

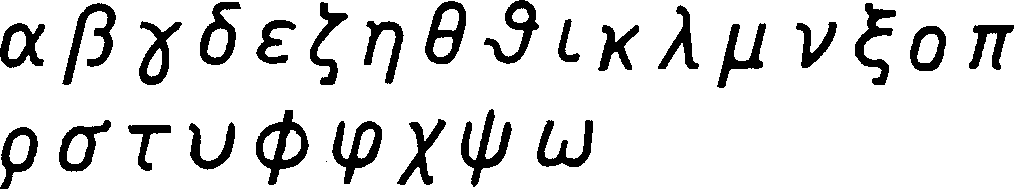

| 小写斜体 |  | |

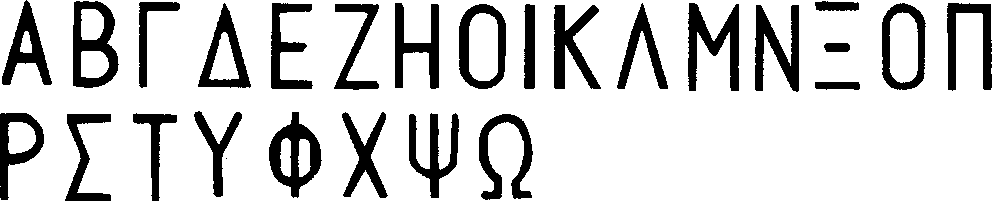

| 大写直体 |  | |
| 小写直体 |  | |
| 希腊字母B型字体 | 大写斜体 |  |
| 小写斜体 |  | |

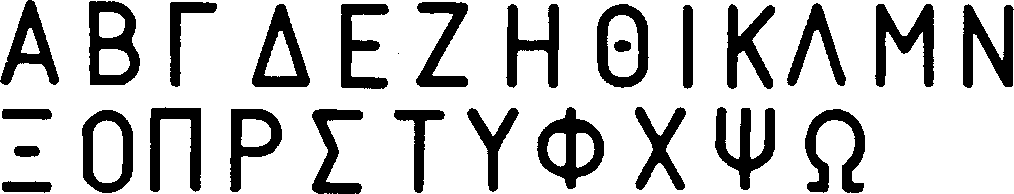

| 大写直体 |  | |
| 小写直体 |  | |
| 阿拉伯数字A型字体 | 斜体 |  |

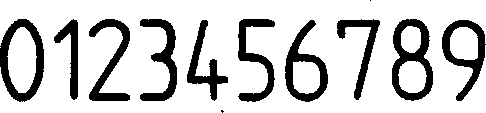

| 直体 |  | |
| 阿拉伯数字B型字体 | 斜体 |  |
| 直体 |  | |

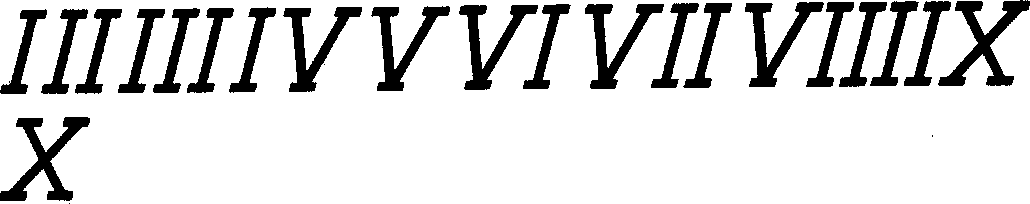

| 罗马数字A型字体 | 斜体 |  |
| 直体 |  | |
| 罗马数字B型字体 | 斜体 |  |
| 直体 |  |
