机械图样图纸幅面和格式
图纸幅面尺寸(GB/T 14689-2008)
|
图纸幅面尺寸(GB/T 14689-2008) mm |
||||||
|---|---|---|---|---|---|---|
|

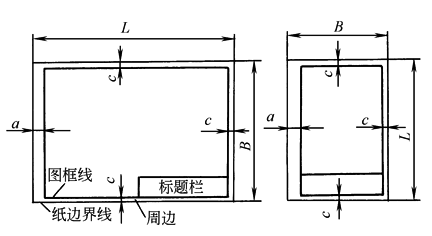

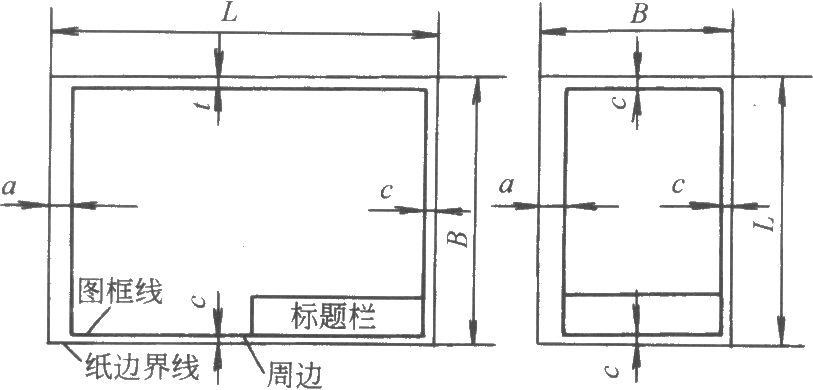

需要装订的图样

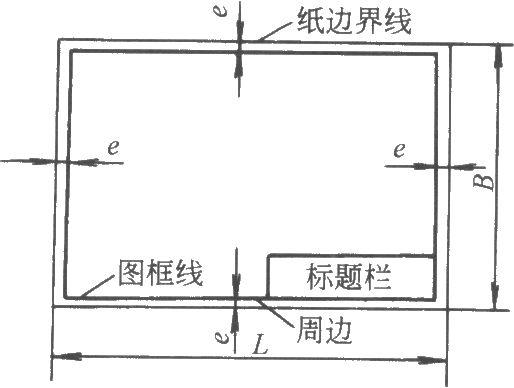

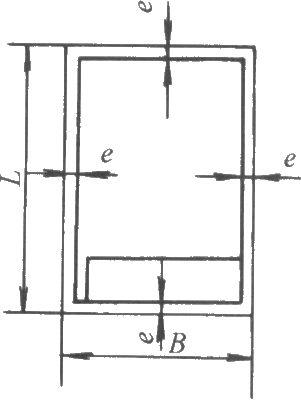

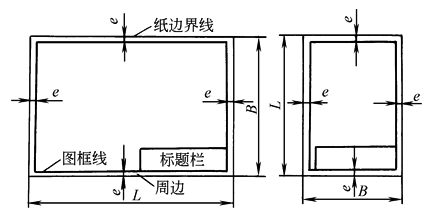

不需要装订的图样 |
||||||
|
基 本 幅 面 |
||||||
|
第一选择 |
||||||
|
幅面代号 |
A0 |
A1 |
A2 |
A3 |
A4 |
|
|
B×L |
841×1189 |
594×841 |
420×594 |
297×420 |
210×297 |
|
|
e |
20 |
10 |
||||
|
c |
10 |
5 |
||||
|
a |
25 |
|||||
|
加 长 幅 面 |
||||||
|
第二选择 |
第三选择 |
|||||
|
幅面代号 |
B×L |
幅面代号 |
B×L |
幅面代号 |
B×L |
|
|
A3×3 |
420×891 |
A0×2 |
1189×1682 |
A3×5 |
420×1486 |
|
|
A3×4 |
420×1189 |
A0×3 |
1189×2523 |
A3×6 |
420×1783 |
|
|
A4×3 |
297×630 |
A1×3 |
841×1783 |
A3×7 |
420×2080 |
|
|
A4×4 |
297×841 |
A1×4 |
841×2378 |
A4×6 |
297×1261 |
|
|
A4×5 |
297×1051 |
A2×3 |
594×1261 |
A4×7 |
297×1471 |
|
|
|
|
A2×4 |
594×1682 |
A4×8 |
297×1682 |
|
|
|
|
A2×5 |
594×2102 |
A4×9 |
297×1892 |
|
|
注：1．绘制技术图样时，应优先采用基本幅面。必要时，也允许选用第二选择的加长幅面或第三选择的加长幅面。 2．加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。例如A2×3的图框尺寸，按A1的图框尺寸确定，即 e 为20(或 c 为10)，而A3×4的图框尺寸，按A2的图框尺寸，即 e 为10(或c为10)。 3．看图方向的两种情况如下：第一种情况，按标题栏方向看图，即以标题栏中的文字方向为看图方向(如表中图示)；第二种情况，按方向符号指示的方向看图，即令画在对中符号上的等边三角形位于图纸下边 形式逆时针旋转90°放置，使栏题栏长边置于铅直方向，并在下图框线的对中符号处画上等边三角形即表示第二种情况的制图和看图方向。 |
||||||
看图，此时，将A4图纸横放、其他基本幅面竖放后绘图时，只需将本表中图示图纸幅面尺寸(摘自GB/T 14689-1993)
注：1．绘制技术图样时，应优先采用基本幅面。必要时，也允许采用第二选择的加长幅面或第三选择的加长幅面。
2．加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20（或c为10），而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10（或c为10）。
| 需要装订的图样 | 不需要装订的图样 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
||||||||||
| 基本幅面 | 加长幅面 | ||||||||||
| 第一选择 | 第二选择 | 第三选择 | |||||||||
| 幅面代号 | A0 | A1 | A2 | A3 | A4 | 幅面代号 | B×L | 幅面代号 | B×L | 幅面代号 | B×L |
| B×L | 841×1189 | 594×841 | 420×594 | 297×420 | 210×297 | A3×3 | 420×891 | A0×2 | 1189×1682 | A3×5 | 420×1486 |
| A3×4 | 420×1189 | A0×3 | 1189×2523 | A3×6 | 420×1783 | ||||||
| e | 20 | 10 | A4×3 | 297×630 | A1×3 | 841×1783 | A3×7 | 420×2080 | |||
| c | 10 | 5 | A4×4 A4×5 |
297×841 297×1051 |
A1×4 | 841×2378 | A4×6 | 297×1261 | |||
| A2×3 | 594×1261 | A4×7 | 297×1471 | ||||||||
| a | 25 | A2×4 | 594×1682 | A4×8 | 297×1682 | ||||||
| A2×5 | 594×2102 | A4×9 | 297×1892 | ||||||||
