图线(摘自GB/T 4457.4-2002)
线型的应用(摘自GB/T 4457.4-2002)
线型的应用 |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
代码 No. |
线 型 |
一 般 应 用 |
|||||||||
01.1 |
|
1 过渡线 2 尺寸线 3 尺寸界线 4 指引线和基准线 5 剖面线 6 重合断面的轮廓线 7 短中心线 8 螺纹牙底线 9 尺寸线的起止线 10 表示平面的对角线 11 零件成形前的弯折线 12 范围线及分界线 13 重复要素表示线,如齿轮的齿根线 14 锥形结构的基面位置线 15 叠片结构位置线,如变压器叠钢片 16 辅助线 17 不连续同一表面连线 18 成规律分布的相同要素连线 19 投影线 20 网格线 |
|||||||||
|
21 断裂处边界线;视图与剖视图的分界线 |
对于波浪线或双折线在一张图样上一般采用一种线型 |
|||||||||
|
22 断裂处边界线;视图与剖视图的分界线 |
||||||||||
01.2 |
|
1 可见棱边线 2 可见轮廓线 3 相贯线 4 螺纹牙顶线 5 螺纹长度终止线 6 齿顶圆(线) 7 表格图、流程图中的主要表示线 8 系统结构线(金属结构工程) 9 模样分型线 10 剖切符号用线 |
|||||||||
02.1 |
|
1 不可见棱边线 2 不可见轮廓线 |
|||||||||
02.2 |
|
1 允许表面处理的表示线 |
|||||||||
04.1 |
|
1 轴线 2 对称中心线 3 分度圆(线) 4 孔系分布的中心线 5 剖切线 |
|||||||||
04.2 |
|
1 限定范围表示线 |
|||||||||
05.1 |
|
1 相邻辅助零件的轮廓线 2 可动零件的极限位置的轮廓线 3 质心线 4 成形前轮廓线 5 剖切面前的结构轮廓线 6 轨迹线 7 毛坯图中制成品的轮廓线 8 特定区域线 9 延伸公差带表示线 10 工艺用结构的轮廓线 11 中断线 |
|||||||||
图线组别和 图线宽度 /mm |
线型组别 |
0.25 |
0.35 |
0.5 |
0.7 |
1 |
1.4 |
2 |
①在机械图样中采用粗、细两种线宽,它们之间的比例为2∶1 ②线型组别0.5和0.7为优先采用的图线组别 ③图线组别和图线宽度的选择应根据图样的类型、尺寸、比例和缩微复制的要求确定 |
||
与线型代 码对应的 线型宽度 |
01.2 02.2 04.2 |
0.25 |
0.35 |
0.5 |
0.7 |
1 |
1.4 |
2 |
|||
01.1 02.1 04.1 05.1 |
0.13 |
0.18 |
0.25 |
0.35 |
0.5 |
0.7 |
1 |
||||
注:1.本标准是对GB/T 17450的补充,即补充规定了机械图样中各种线型的具体应用,GB/T 17450是本标准的基础。图线标准中所涉及的基本线型的结构、尺寸、标记和绘制规则见GB/T 17450。 2.对图线缩微复制的要求见GB/T 10609.4。 |
注:在机械图样中采用粗细两种线宽,它们之间的比例为2∶1。
图线名称 | 图线型式 | 应用场合 |
---|---|---|

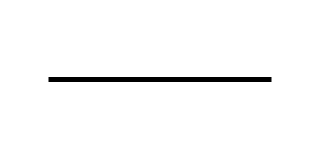

粗实线 | ![]() | 可见轮廓线、可见棱边线、相贯线、螺纹牙顶线、螺纹长度终止线、齿顶圆(线)、表格图、流程图中的主要表示线、系统结构线(金属结构工程)、模样分型线、剖切符号用线 |

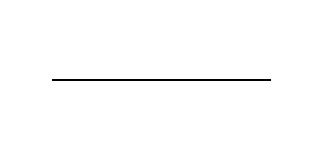

细实线 | ![]() | 尺寸线及尺寸界线、引出线、辅助线、剖面线、分界线及范围线、不连续的同一表面的连线、重合剖面的轮廓线、弯折线(如展开图中的弯折线)、螺纹的牙底线及齿轮的齿根线、成规律分布的相同要素的连线 |

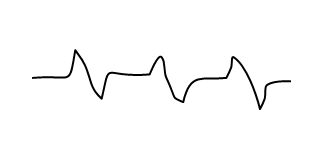

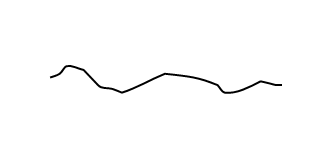

波浪线 | ![]() | 断裂处的边界线、视图和剖视的分界线 |
双折线 | ![]() | 断裂处的边界线、视图和剖视的分界线 |

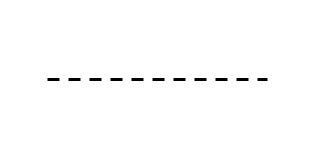

细虚线 | ![]() | 不可见轮廓线、不可见棱边线 |

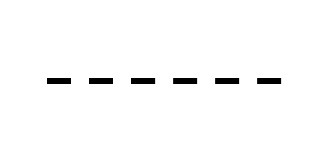

粗虚线 | ![]() | 允许表面处理的表示线 |

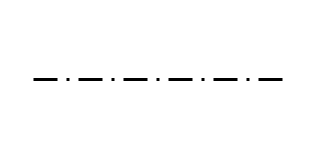

细点画线 | ![]() | 轴线、对称中心线、轨迹线、节圆及节线、孔系分布的中心线 |

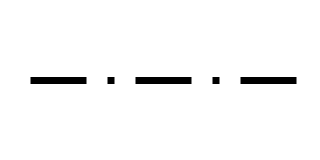

粗点画线 | ![]() | 限定范围表示线、有特殊要求的线或表面的表示线 |

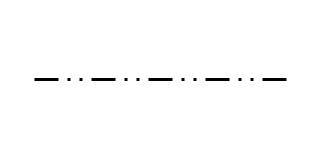

细双点画线 | ![]() | 相邻辅助零件的轮廓线,坏料的轮廓线或毛坯图中制成品的轮廓线、极限位置的轮廓线、试验或工艺用结构(成品上不存在)的轮廓线、假想投影轮廓线、中断线 |
部分线型的应用示例(摘自GB/T 4457.4-2002)
部分线型的应用示例 |
|
---|---|
细 实 线 |
|
粗 实 线 |
|
粗 虚 线 与 粗 点 画 线 |
|
细 点 画 线 |
|
细 双 点 画 线 |
|
