图样画法

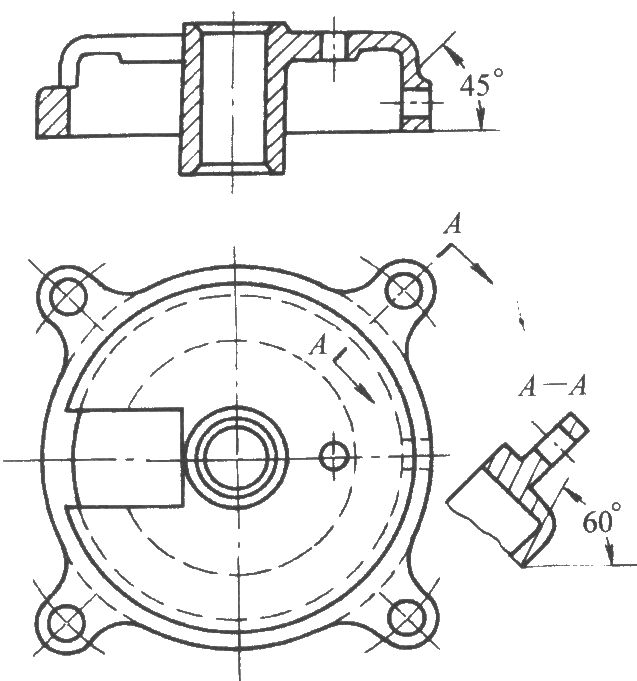

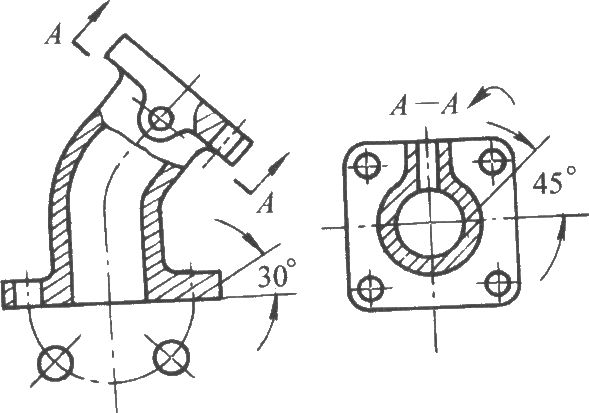

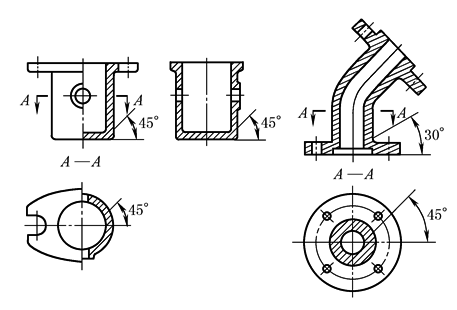

① 在同一金属零件的零件图中，剖视图、剖面图的剖面线，应画成间隔相等、方向相同而且与水平成45°的平行线(图1)。当图形中的主要轮廓线与水平成45°时，该图形的剖面线应画成与水平成30°或60°的平行线，其倾斜的方向仍与其他图形的剖面线一致(图2)

　　　图1　　　　　　　　　　　　　　图2

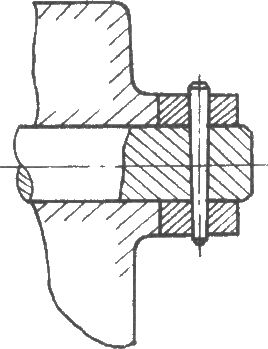

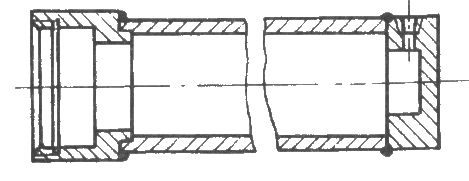

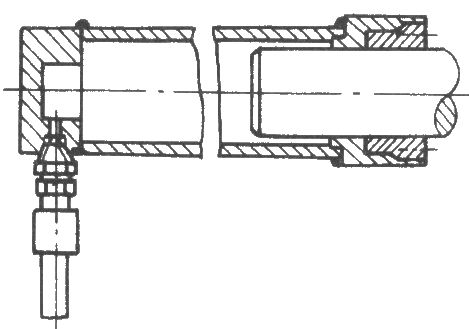

② 当绘制接合件的图样时，各零件的剖面符号应按本表第⑧条的规定绘制(图3～图5)。当绘制接合件与其他零件的装配图时，如接合件中各零件的剖面符号相同，可作为一个整体画出(图6)；如不相同，则应分别画出

　　　图3　　　　　　　　　　　　　　　图4

　　　图5　　　　　　　　　　　　　　　图6

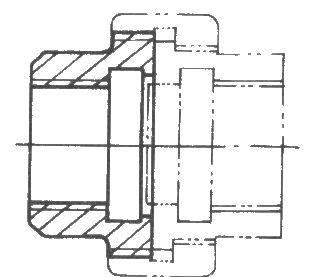

③ 相邻辅助零件(或部件)，一般不画剖面符号(图7)。当需要画出时，仍按表剖面符号的规定绘制

图7

④ 当被剖部分的图形面积较大时，可以只沿轮廓的周边画出剖面符号(图8)

图8

⑤ 如仅需画出剖视图中的一部分图形，其边界又不画波浪线时，则应将剖面线绘制整齐(图9)

图9

⑥ 木材、玻璃、液体、叠钢片、砂轮及硬质合金刀片等剖面符号，也可在外形视图中画出一部分或全部作为材料的标志(图10)

图10

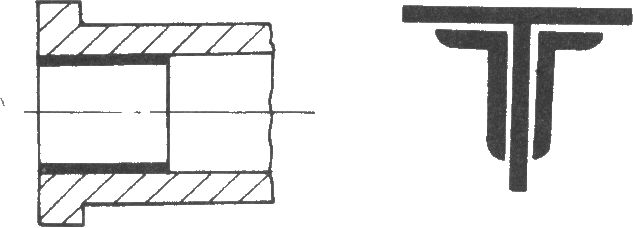

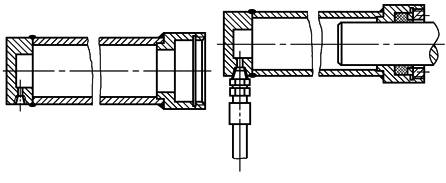

⑦ 在装配图中，宽度小于或等于2mm的狭小面积的剖面，可用涂黑代替剖面符号(图11)。如果是玻璃或其他材料，而不宜涂黑时，可不画剖面符号。当两邻接剖面均涂黑时，两剖面之间应留出不小于0.7mm的空隙(图12)

图11　　　　　　图12

⑧ 在装配图中，相互邻接的金属零件的剖面线，其倾斜方向应相反，或方向一致而间隔不等(图8、图9)。同一装配图中的同一零件的剖面线应方向相同、间隔相等。除金属零件外，当各邻接零件的剖面符号相同时，应采用疏密不一的方法以示区别。由不同材料嵌入或粘贴在一起的成品，用其中主要材料的剖面符号表示。例如:夹丝玻璃的剖面符号，用玻璃的剖面符号表示；复合钢板的剖面符号，用钢板的剖面符号表示
