机械常用件的表示法
螺纹及螺纹紧固件表示法(摘自GB/T 4459.1-1995)
螺纹画法
| 画法规定 | 图例 |
|---|---|

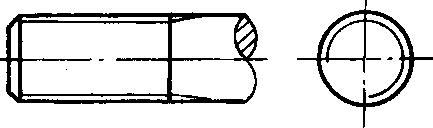

| 螺纹的牙顶用粗实线表示，牙底用细实线表示，在螺杆的倒角或倒圆部分也应画出。完整螺纹的终止界线（简称螺纹终止线）用粗实线表示。当需要表示螺纹收尾时，螺尾部分的牙底用与轴线成30°的细实线绘制 |
|

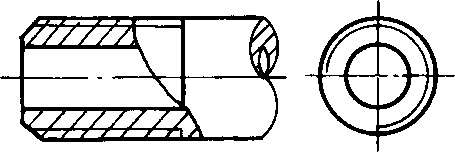

| 在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圈，此时轴或孔上的倒角省略不画 |
 |

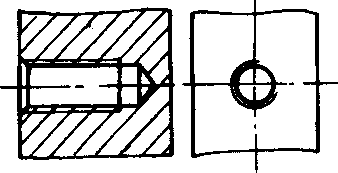

| 无论是外螺纹或内螺纹，在剖视或剖面图中剖面线都必须画到粗实线，绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出 |
 |

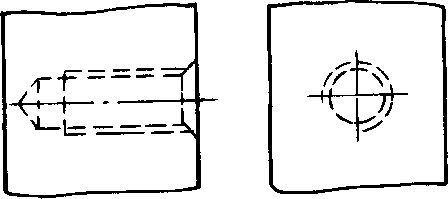

| 不可见螺纹的所有图线按虚线绘制 |
|
螺纹表示法及标注
| 普通螺纹 |
|

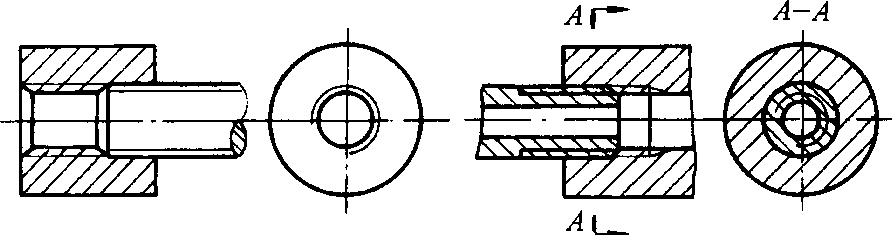

| 普通螺纹副 | 以剖视图表示内外螺纹的连接时，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示 |
| 梯形螺纹 |  |
| 管螺纹 |  |
| 米制锥螺纹 |  |
常用螺纹标记方法
| 螺纹类别 | 标准编号 | 特征代号 | 标记示例 | 螺纹副标记示例 | 附注 | |
|---|---|---|---|---|---|---|
| 普通螺纹 | GB/T 197－1981 | M |
M10-5g6g-s M20×2LH-6H |
M20×2LH-6H/6g |
普通螺纹粗牙不注 螺距中等旋合长度不标N（以下同） |
|
| 锯齿形螺纹 | GB/T 13576－1992 | B |
B40×7—7H B40×14(P7)LH-8c-L |
B40×7—7A/7C | ||
| 梯形螺纹 | GB/T 5796.4－1986 | Tr |
Tr40×7 Tr40×14(P7)LH-7e |
Tr36×6—7H/7e | 多头螺纹螺距和导程都可参照此格式标注 | |

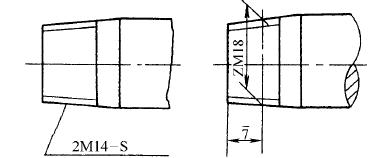

| 米制锥螺纹 | GB/T 1415－1992 | ZM |
ZM10 M10×1 GB/T1145 ZM10-S |
ZM10/ZM10 M10×1 GB/T1415 /ZM10-S |
圆锥内螺纹与圆锥外螺纹配合 圆柱内螺纹与圆锥外螺纹配合 S为短基距代号，标准基距不注代号（以下同） |
|
| 60°密封管螺纹 | GB/T 12716－2002 | NPT | NPT3/8-LH | 内外螺纹均仅有一种公差带，不注公差带代号（以下同） | ||
| 55°非密封管螺纹 | GB/T 7307－2001 | G |
G1 1/2A G-LH |
G1 1/2 G1 1/2A | 外螺纹公差等级分A级和B级两种，内螺纹公差等级只有一种 | |
| 用螺纹密封的管螺纹 | 圆锥外螺纹 |
GB/T 7306.1－2000 GB/T 7306.2－2000 |

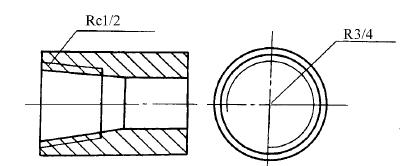

R | R1/2-LH | Rc 1/2 G1 1/2A | 内外螺纹均只有一种公差带 |
| 圆锥内螺纹 | Rc | Rc 1/2 | Rc 1/2 R1 1/2-LH | |||
| 圆柱内螺纹 | Rp | Rp 1/2 | Rp1 1/2 R1 1/2 | |||
| 自攻螺纹用螺纹 | GB/T 5280－1985 | ST | GB/T5280 ST3.5 | 使用时应先制出螺纹底孔（预制孔） | ||
常用紧固件简化画法
| 形式 | 简化画法 | 形式 | 简化画法 |
|---|---|---|---|
| 六角头螺栓 |  | 六角头螺母 |  |
| 方头螺栓 |  | 方头螺母 |  |
| 圆柱头内六角螺钉 |  | 六角开槽螺母 |  |
| 无头内六角螺钉 |  | 六角法兰面螺母 |  |
| 无头开槽螺钉 |  | 蝶形螺母 |  |
| 沉头开槽螺钉 |  | 沉头十字槽螺钉 |  |
| 半沉头开槽螺钉 |  | 半沉头十字槽螺钉 |  |
齿轮的画法(摘自GB/T 4459.2-1984)
单个齿轮画法
| 种类 | 圆柱齿轮 | 圆锥齿轮 | 斜齿轮及人字齿轮 |
| 示例 |  |  |  |

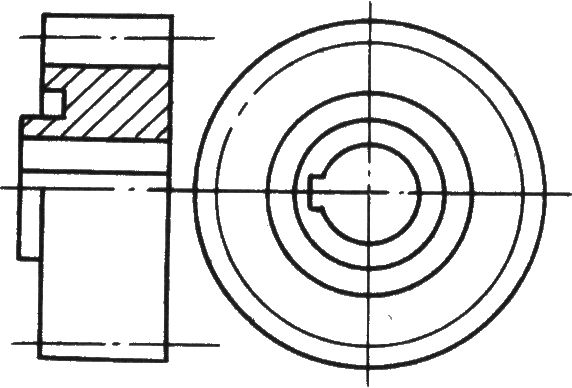

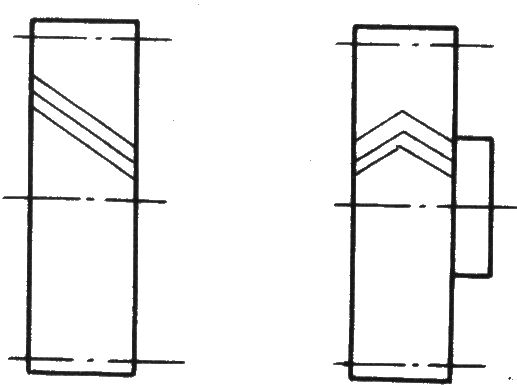

| 画法规定 | (1)齿顶圆和齿顶线用粗实线 (2)分度圆和分度线用细点画线 | 在轴向视图中，轮齿部分只需画出大端的齿顶圆及分度圆 | 表示出齿线方向，对于斜齿轮和人字齿轮等，可用三条细实线表示齿线的方向 |
| 种类 | 蜗轮 | 齿条 | 圆弧齿轮 |
| 示例 |  |  |  |
| 画法规定 | 单个蜗杆和单个蜗轮的画法与单个圆柱齿轮的画法相同蜗杆的齿根用细实线画出，也可省略不画 | 一般在主视图中画出几个齿形如果齿条上有齿的部分为一定长度，则在相应的俯视图中用粗实线表明有齿部分的起讫点 | 对于圆弧齿轮，无论是单个齿轮还是啮合齿轮，均需画出若干个齿形 |

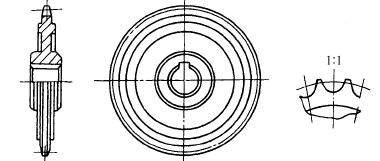

| 链轮 | |||

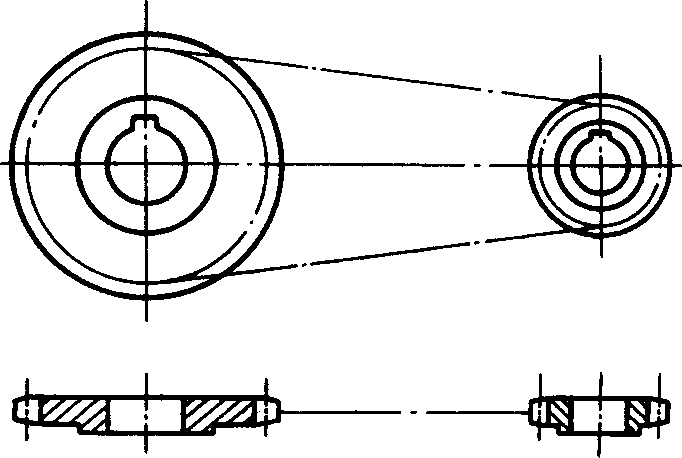

| 标准齿形链轮的画法与齿轮的规定画法相同， 链轮传动图可采用简化画法，用细点划线表示链条 | ||
齿轮啮合画法

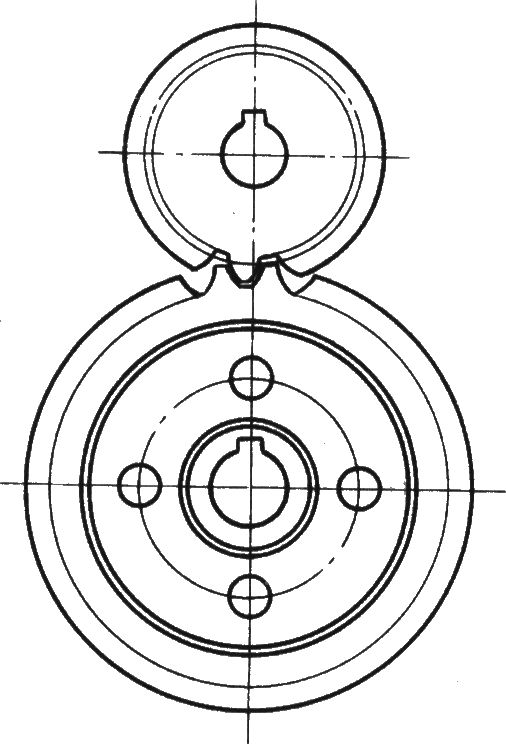

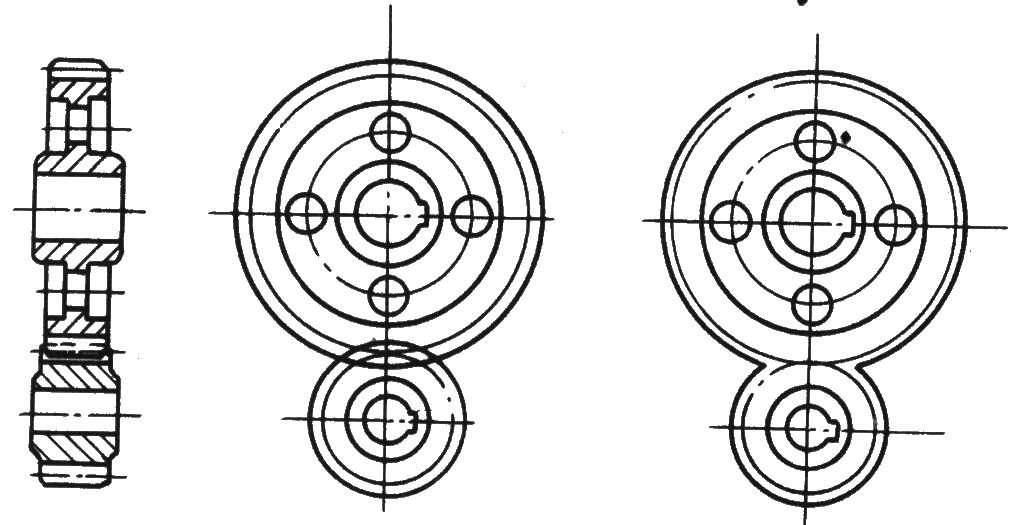

| 圆柱齿轮外啮合画法 | |
 |
在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡部分用虚线绘制，也可省略不画在轴向视图中，两个齿轮啮合区的顶圆可以省略不画，在外形视图中，啮合区的节线以粗实线绘制 |
| 圆柱齿轮内啮合画法 | |
 |
在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡部分用虚线绘制，也可省略不画在轴向视图中，两个齿轮啮合区的顶圆可以省略不画，在外形视图中，啮合区的节线以粗实线绘制 |

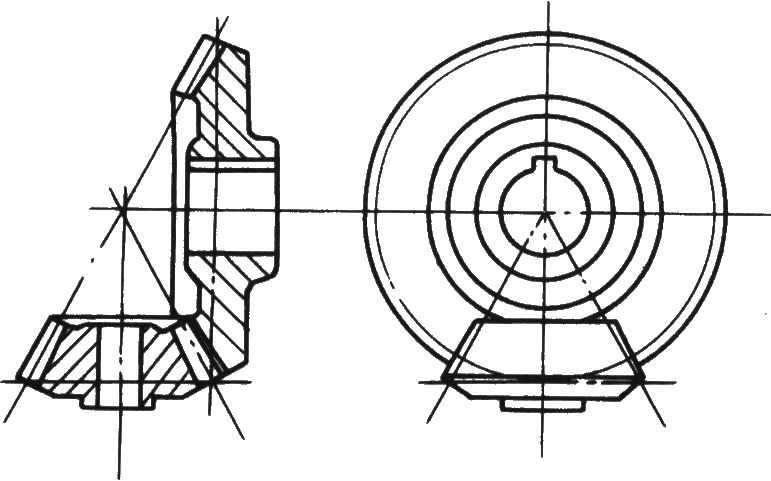

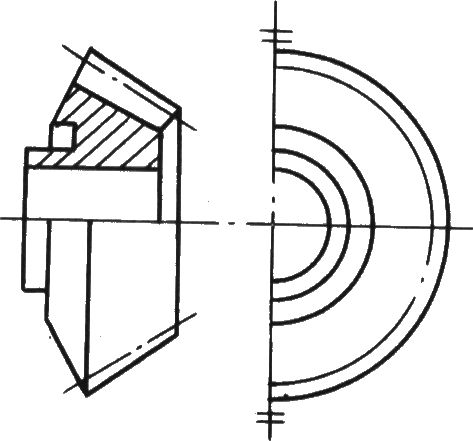

| 圆锥齿轮啮合画法 | |
 |
与圆柱齿轮外啮合的画法相同 |

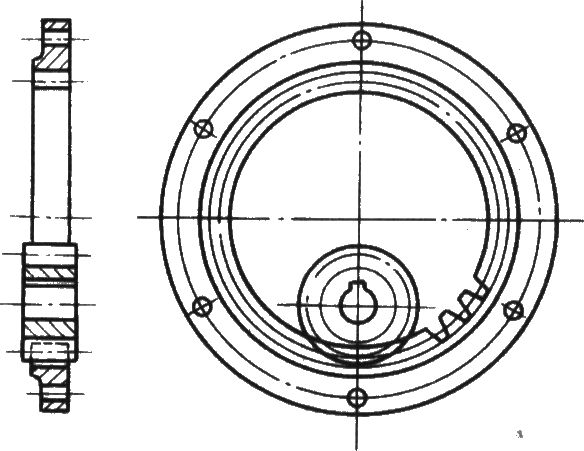

| 蜗轮蜗杆啮合画法 |  |
与圆柱齿轮外啮合的画法相同 |

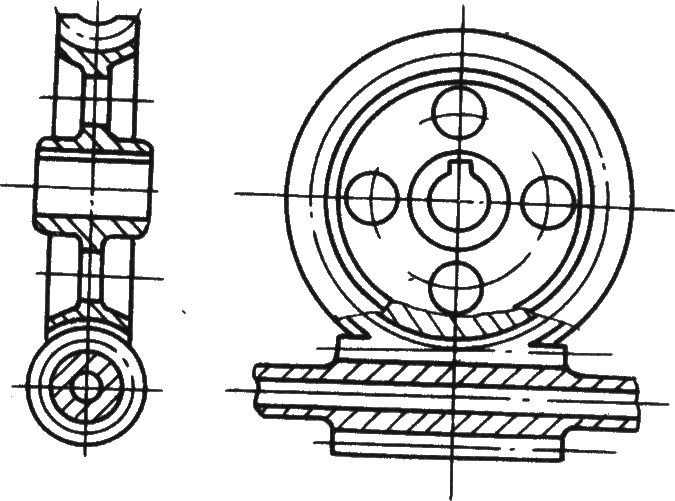

| 斜齿轮啮合画法 | |
 |

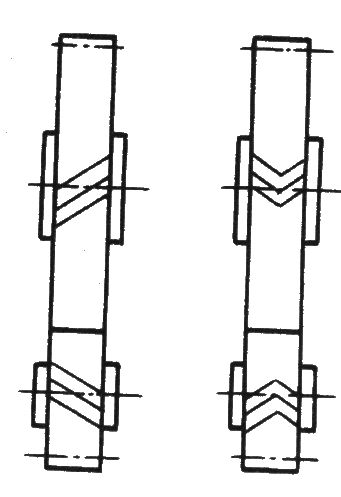

为了保留齿线方向，常采用不剖绘制，其余规定与圆柱齿轮外啮合的画法相同 |
| 圆弧齿轮啮合画法 | |
 |
常采用不剖绘制，其余规定与圆柱齿轮外啮合的画法相同 |
花键画法(摘自GB/T 4459.3-2000)

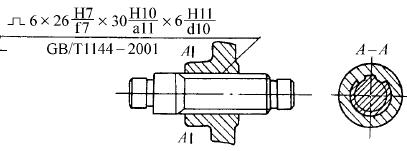

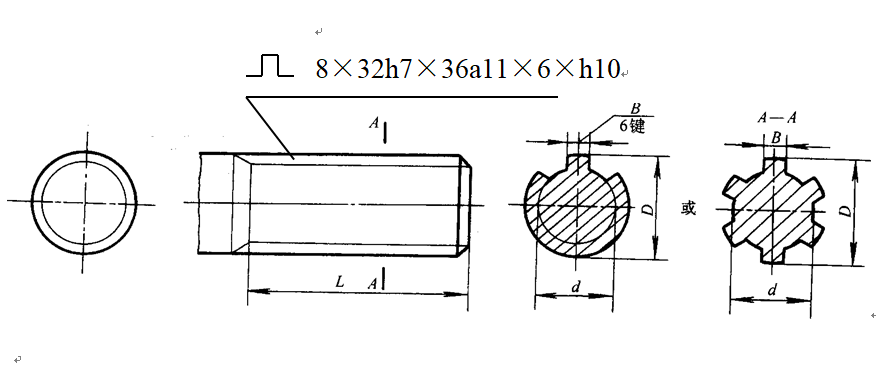

| 矩形花键的画法与标注 | 矩形花键联结的画法与标注 |
 |
 |

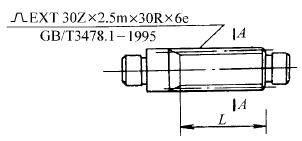

| 画法规定： （1）在平行于和垂直于花键轴线的投影面的视图中，外花键的大径D用粗实线画出，小径d用细实线画出 （2）工作长度上的终止线和尾部末端用细实线画出尾部一般用倾斜于轴线30°的细线画出，必要时，可按实际情况画出 （3）在断面图中可剖出部分或全部齿形 （4）在包含轴线的局部剖视图中，小径d用粗实线画出 |
|

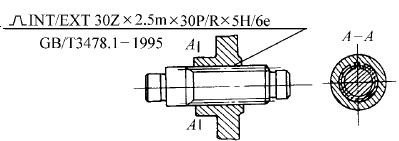

| 渐开线花键的画法与标注 | 渐开线花键联结的画法与标注 |
 |
 |
| 画法规定： （1）在平行于和垂直于花键轴线的投影面的视图中，外花键的大径D用粗实线画出，分度圆用点划线画出，小径d用细实线画出 （2）工作长度上的终止线和尾部末端用细实线画出尾部一般用倾斜于轴线30°的细线画出，必要时可按实际情况画出 （3）在断面图中可剖出部分或全部齿形 （4）在包含轴线的局部剖视图中，小径d用粗实线画出 |
|
弹簧的表示法(摘自GB/T 1239.6-1992)
| 分类 | 图例 | ||
|---|---|---|---|
| 示意图 | 视图 | 剖视图 | |
| 圆柱螺旋压缩弹簧 |  |
 |
 |
| 圆柱螺旋拉伸弹簧 |  |
 |
 |
| 圆柱螺旋扭转弹簧 |  |
 |
 |
| 截锥螺旋压缩弹簧 |  |
 |
 |
| 截锥涡卷弹簧 |  |
 |
 |
| 碟形弹簧 |  |
 |
 |
| 平面涡卷弹簧 |
|  | |

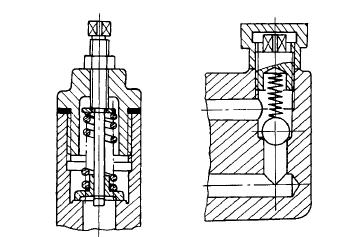

| 弹簧的装配画法 |  | ||
密封圈的表示法(摘自GB/T 4459.6-1996)
| 特征画法 | 通用画法 | 说明 |
|---|---|---|
 |  | 主要用于旋转轴唇形密封圈 也可用于往复运动活塞杆唇形密封圈及结构类似的防尘圈（轴用） |
 |  | 主要用于旋转轴唇形密封圈 也可用于往复运动活塞杆唇形密封圈及结构类似的防尘圈（孔用） |
 |  | 主要用于有副唇的旋转轴唇形密封圈 也可用于结构类似的往复运动活塞杆唇形密封圈（轴用） |
 |  | 主要用于有副唇的旋转轴唇形密封圈 也可用于结构类似的往复运动活塞杆唇形密封圈（孔用） |
 |  | 主要用于双向密封旋转轴唇形密封圈 也可用于结构类似的往复运动活塞杆唇形密封圈（轴用） |
 | 主要用于双向密封旋转轴唇形密封圈 也可用于结构类似的往复运动活塞杆唇形密封圈（孔用） |
滚动轴承的表示法(摘自GB/T 4459.7-1998)
滚动轴承的规定画法与特征画法
| 规定画法 | 特征画法 |
|---|---|
 |  |
 |  |
 |  |
 |  |
 |  |
 | |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
滚动轴承的通用画法
| 图例 | 说明 |
|---|---|
 | 在剖视图中，当不需要确切地表示滚动轴承的外形轮廓、载荷特征、结构特征时，可用矩形线框及位于线框中央正立的十字形符号表示。通用画法应绘制在轴的两侧 |
 | 滚动轴承常有附件或零件时，则这些附件或零件也可只画出其外形轮廓 1──外球面球轴承 2──紧定套 |
 | 当需要表示滚动轴承的防尘盖和密封圈时，可按左图绘制 |
 | 如需确切地表示滚动轴承的外形，则应画出其剖面轮廓，并在轮廓中央画出正立的十字符号 |
 | 当需要表示滚动轴承内圈或外圈有无挡边时，可按左图方法绘制 |
 | 在装配图中，为了表达滚动轴承的安装方法，可画出滚动轴承的某些零件 |
| 滚动轴承通用画法的尺寸比例 | |
 |  |
