圆度与圆柱度公差值(摘自GB/T 1184-1996)

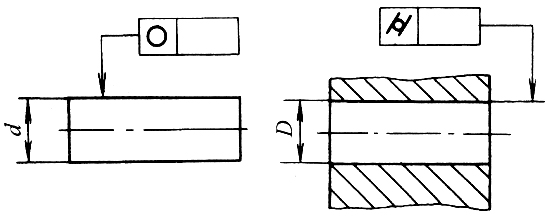

公差等级 主参数d（D）/mm
≤3 ＞3 ～6 ＞6 ～10 ＞10 ～18 ＞18 ～30 ＞30 ～50 ＞50 ～80 ＞80 ～120 ＞120 ～180 ＞180 ～250 ＞250 ～315 ＞315 ～400 ＞400 ～500
公差值/μm
0 0.1 0.1 0.12 0.15 0.2 0.25 0.3 0.4 0.6 0.8 1 1.2 1.5
l 0.2 0.2 0.25 0.25 0.3 0.4 0.5 0.6 1 1.2 1.6 2 2.5
2 0.3 0.4 0.4 0.5 0.6 0.6 0.8 1 1.2 2 2.5 3 4
3 0.5 0.6 0.6 0.8 1 1 1.2 1.5 2 3 4 5 6
4 0.8 1 1 1.2 1.5 1.5 2 2.5 3.5 4.5 6 7 8
5 1.2 1.5 1.5 2 2.5 2.5 3 4 5 7 8 9 10
6 2 2.5 2.5 3 4 4 5 6 8 10 12 13 15
7 3 4 4 5 6 7 8 10 12 14 16 18 20
8 4 5 6 8 9 11 13 15 18 20 23 25 27
9 6 8 9 11 13 16 19 22 25 29 32 36 40
10 10 12 15 18 21 25 30 35 40 46 52 57 63
11 14 18 22 27 33 39 46 54 63 72 8l 89 97
12 25 30 36 43 52 62 74 87 100 115 130 140 155
