形状和位置公差的公差值或数系表及应用举例

公差

等级

主参数d (D)，B、L/mm

应用举例

(参考)

≤1

＞

1

～

3

＞

3

～

6

＞

6

～

10

＞

10

～

18

＞

18

～

30

＞

30

～

50

＞

50

～

120

＞

120

～

250

＞

250

～

500

＞

500

～

800

＞

800

～1250

＞1250

～2000

＞2000

～3150

＞3150

～5000

＞5000

～8000

＞8000

～10000

1

0.4

0.4

0.5

0.6

0.8

1

1.2

1.5

2

2.5

3

4

5

6

8

10

12

用于同轴度或旋转精度要求很高的零件，一般需要按尺寸公差等级IT6或高于IT6制造的零件。1、2级用于精密测量仪器的主轴和顶尖，柴油机喷油嘴针阀等。3、4级用于机床主轴轴颈、砂轮轴轴颈，汽轮机主轴，测量仪器的小齿轮轴，高精度滚动轴承内、外圈等

2

0.6

0.6

0.8

1

1.2

1.5

2

2.5

3

4

5

6

8

10

12

15

20

3

1

1

1.2

1.5

2

2.5

3

4

5

6

8

10

12

15

20

25

30

4

1.5

1.5

2

2.5

3

4

5

6

8

10

12

15

20

25

30

40

50

5

2.5

2.5

3

4

5

6

8

10

12

15

20

25

30

40

50

60

80

应用范围较广的精度等级，用于精度要求比较高，一般按尺寸公差等级IT7或IT8制造的零件。5级常用在机床轴颈，测量仪器的测量杆，汽轮机主轴，柱塞油泵转子，高精度滚动轴承外圈，一般精度滚动轴承内圈。6、7级用在内燃机曲轴，凸轮轴轴颈，水泵轴，齿轮轴，汽车后桥输出轴，电机转子，0级精度滚动轴承内圈，印刷机传墨辊等

6

4

4

5

6

8

10

12

15

20

25

30

40

50

60

80

100

120

7

6

6

8

10

12

15

20

25

30

40

50

60

80

100

120

150

200

8

10

10

12

15

20

25

30

40

50

60

80

100

120

150

200

250

300

用于一般精度要求，通常按尺寸公差等级IT9～IT11制造的零件。8级用于拖拉机发动机分配轴轴颈，9级精度用于齿轮与轴的配合面，水泵叶轮，离心泵泵体，棉花精梳机前后滚子。10级用于摩托车活塞，印染机导布辊，内燃机活塞环槽底径对活塞中心，汽缸套外圆对内孔工作面等

9

15

20

25

30

40

50

60

80

100

120

150

200

250

300

400

500

600

10

25

40

50

60

80

100

120

150

200

250

300

400

500

600

800

1000

1200

11

40

60

80

100

120

150

200

250

300

400

500

600

800

1000

1200

1500

2000

用于无特殊要求，一般按尺寸公差等级IT12制造的零件

12

60

120

150

200

250

300

400

500

600

800

1000

1200

1500

2000

2500

3000

4000

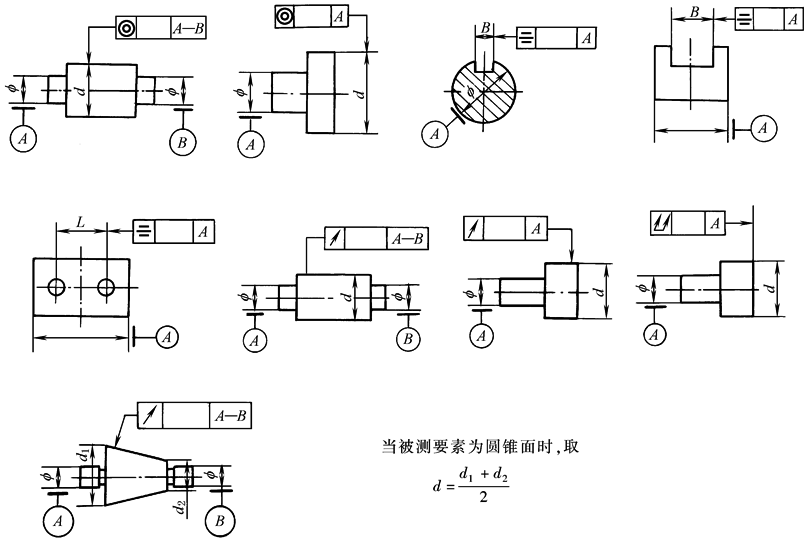

主参数d(D)、B、L图例
