形状和位置公差的公差值或数系表及应用举例

公差

等级

主    参    数     d(D)/mm

应  用  举  例(参考)

≤3

＞3

～6

＞6

～10

＞10

～18

＞18

～30

＞30

～50

＞50

～80

＞80

～120

＞120

～180

＞180

～250

＞250

～315

＞315

～400

＞400

～500

0

0.1

0.1

0.12

0.15

0.2

0.25

0.3

0.4

0.6

0.8

1.0

1.2

1.5

高精度量仪主轴、高精度机床主轴、滚动轴承滚珠和滚柱等

1

0.2

0.2

0.25

0.25

0.3

0.4

0.5

0.6

1

1.2

1.6

2

2.5

2

0.3

0.4

0.4

0.5

0.6

0.6

0.8

1

1.2

2

2.5

3

4

精密量仪主轴、外套、阀套，高压油泵柱塞及套，纺锭轴承，高速柴油机进、排气门，精密机床主轴轴颈，针阀圆柱表面、喷油泵柱塞及柱塞套

3

0.5

0.6

0.6

0.8

1

1

1.2

1.5

2

3

4

5

6

小工具显微镜套管外圆，高精度外圆磨床轴承，磨床砂轮主轴套筒、喷油嘴针、阀体、高精度微型轴承内外圈

4

0.8

1

1

1.2

1.5

1.5

2

2.5

3.5

4.5

6

7

8

较精密机床主轴、精密机床主轴箱孔，高压阀门活塞，活塞销、阀体孔，小工具显微镜顶针，高压油泵柱塞，较高精度滚动轴承的配合轴、铣削动力头箱体孔等

5

1.2

1.5

1.5

2

2.5

2.5

3

4

5

7

8

9

10

一般量仪主轴、测杆外圆，陀螺仪轴颈，一般机床主轴、较精密机床主轴及主轴箱孔，柴油机汽油机活塞、活塞销孔，铣削动力头轴承箱座孔，高压空气压缩机十字头销、活塞，较低精度滚动轴承配合轴等

6

2

2.5

2.5

3

4

4

5

6

8

10

12

13

15

仪表端盖外圆，一般机床主轴及箱孔，中等压力下液压装置工作面(包括泵、压缩机的活塞和气缸)，汽车发动机凸轮轴，纺机锭子，通用减速器轴颈，高速船用发动机曲轴，拖拉机曲轴主轴颈，风动绞车曲轴

7

3

4

4

5

6

7

8

10

12

14

16

18

20

大功率低速柴油机曲轴、活塞、活塞销、连杆、气缸，高速柴油机箱体孔，千斤顶或压力油缸活塞，液压传动系统的分配机构，机车传动轴，水泵及一般减速器轴颈

8

4

5

6

8

9

11

13

15

18

20

23

25

27

低速发动机、减速器、大功率曲柄轴轴颈，压气机连杆盖、体，拖拉机气缸体、活塞，炼胶机冷铸轴辊，印刷机传墨辊；内燃机曲轴，柴油机机体孔，凸轮轴，拖拉机，小型船用柴油机气缸套

9

6

8

9

11

13

16

19

22

25

29

32

36

40

空气压缩机缸体，液压传动筒，通用机械杠杆与拉杆用套筒销子，拖拉机活塞环套筒孔，氧压机机座

10

10

12

15

18

21

25

30

35

40

46

52

57

63

印染机导布辊、铰车、吊车、起重机滑动轴承轴颈等

11

14

18

22

27

33

39

46

54

63

72

81

89

97

12

25

30

36

43

52

62

74

87

100

115

130

140

155

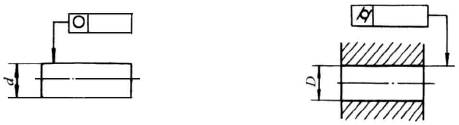

主参数d(D)图例
