能量控制与调节：方向控制阀
| 名称 | 符号 | 用途或符号解释 |
|---|---|---|
| 二位二通换向阀 |
|
常闭 |
| 常开 | ||
| 二位二通手动换向阀 |
|
常闭 |
| 二位三通换向阀 |

|
虚线为过渡线，表示带中间过渡位置 |
| 二位三通电磁换向阀 |
|
|
| 换向阀 |
二位四通 二位五通
|
|
三位三通 三位四通
|
||
| 三位四通换向阀中位滑阀机能 |
|
|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| 三位四通电液换向阀 |
|
主阀：三位四通，弹簧对中 先导阀：三位四通，弹簧对中，单作用电磁铁控制， 带手动应急控制装置，内部压力控制，外部泄油 |
|
主阀：三位四通，压力对中与弹簧对中并用 先导阀：三位四通，弹簧对中，双作用电磁铁控制， 带手动应急控制装置，外部压力控制，内部泄油 |
|
| 三位五通换向阀阀 |
|
|
| 三位六通换向阀阀 |
|
|
| 四通节流型换向阀 |
|
带负遮盖中间位置 |
|
带正遮盖中间位置 | |
| 伺服阀 |
|
典型例 |

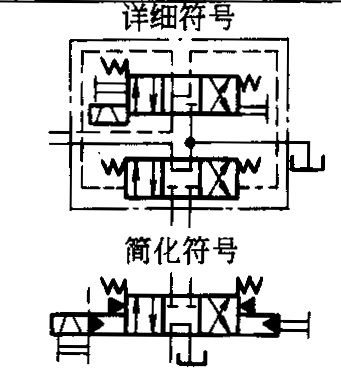

| 四通电液伺服阀 |
带电反馈三级
|
|
二级
|
||
| 单向阀 |
详细符号 简化符号
|
无弹簧 |
|
带弹簧，可省略 | |
| 液控单向阀 |
|
无弹簧，控制压力关闭阀 |
 控制压力打开阀 |
带弹簧，可省略 | |
| 液压锁 |
|
|
| 或门型梭阀 |
|
|
| 与门型梭阀 |
|
|
| 快速排气阀 |
|
