冷却器的种类和特点
| 种类 | 结构简图 | 特点 | 冷却效果 | |
|---|---|---|---|---|

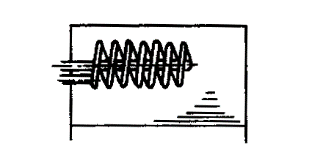

| 水冷式 | 蛇形管式 |
|
结构简单，直接装在油箱中，冷却水流经管内时，带走油液中的热量 | 散热面积小，油的运动速度很低，散热效果很差 |

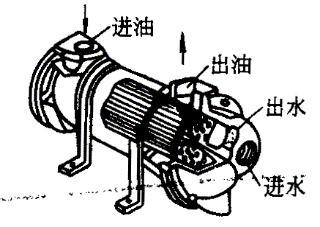

| 多管式，固定管板式，浮头式，U形管式，双重管式，卧式，立式 |
|
水从管内流过，油从简体内管间流过，中间折板使油流折流，并采用双程或四程流动，强化冷却效果 | 散热效果好，传热系数约为350～580W／(m2·K) | |

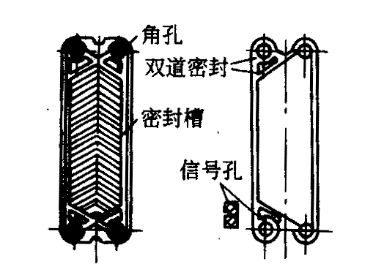

| 波纹板式 |
|
利用板片人字波纹结构交错排列形成的接触点，使液流在流速不高的情况下形成紊流，提高散热效果 | 散热效果好，传热系数可达230～815W／(m2·K) | |

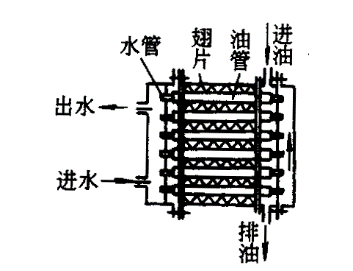

| 翅板式 |
|
采用水管外面通油，油管外面装横向或纵向的散热翅片，增加的散热面积达光管的8～10倍 | 冷却效果比普通冷却器提高数倍 | |
| 风冷式 | 除采用风扇强制吹风冷却外，多采用自然通风冷却，适用于缺水或不便于用水冷却的液压设备，如工程机械 | |||
